商用台式食物搅拌机结构设计方案

这款台式食物搅拌机的结构设计，首先围绕餐饮后厨、饮品门店的高频使用场景展开，日常可完成冰沙打制、果蔬搅碎、酱料均质、辅食研磨等多类食物处理作业，能覆盖饮品店、轻食餐厅、中央厨房配餐点等不同商用场景的处理需求，也可适配家庭厨房的高强度料理作业。

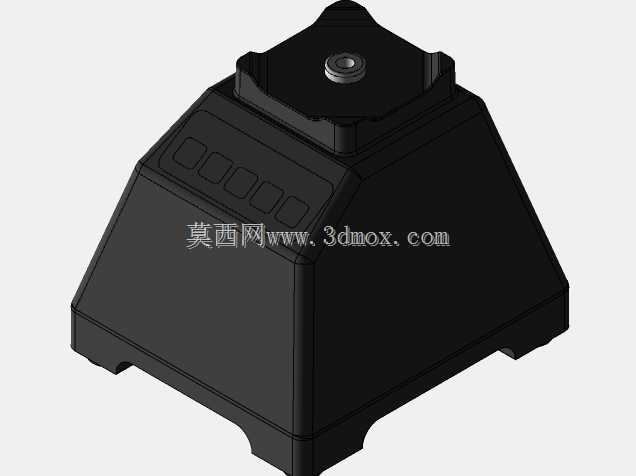

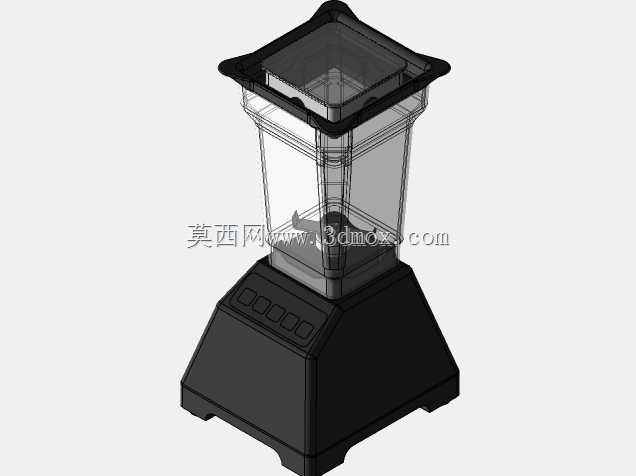

从功能实现逻辑来看，整机分为上下两个核心装配单元，下部的动力底座承担电机承载、控制模块集成、整机稳定支撑的作用，上部的透明杯体为食物处理腔体，搭配密封上盖与侧置把手，完成物料盛装、作业防护、操作持握的功能。底座采用下宽上窄的梯形棱台造型，底部预留四个支脚安装位，可搭配防滑脚垫增大与操作台的接触摩擦力，作业时能抵消刀组高速旋转带来的振动偏移，无需额外固定结构即可稳定放置在常规平整台面上，底座上部的操作区域预留了五个按键安装位，可对应不同转速档位、点动模式的功能排布，操作面做了轻微的内凹倾斜设计，操作人员站立操作时无需俯身即可清晰识别按键位置，符合人体操作的视线角度。

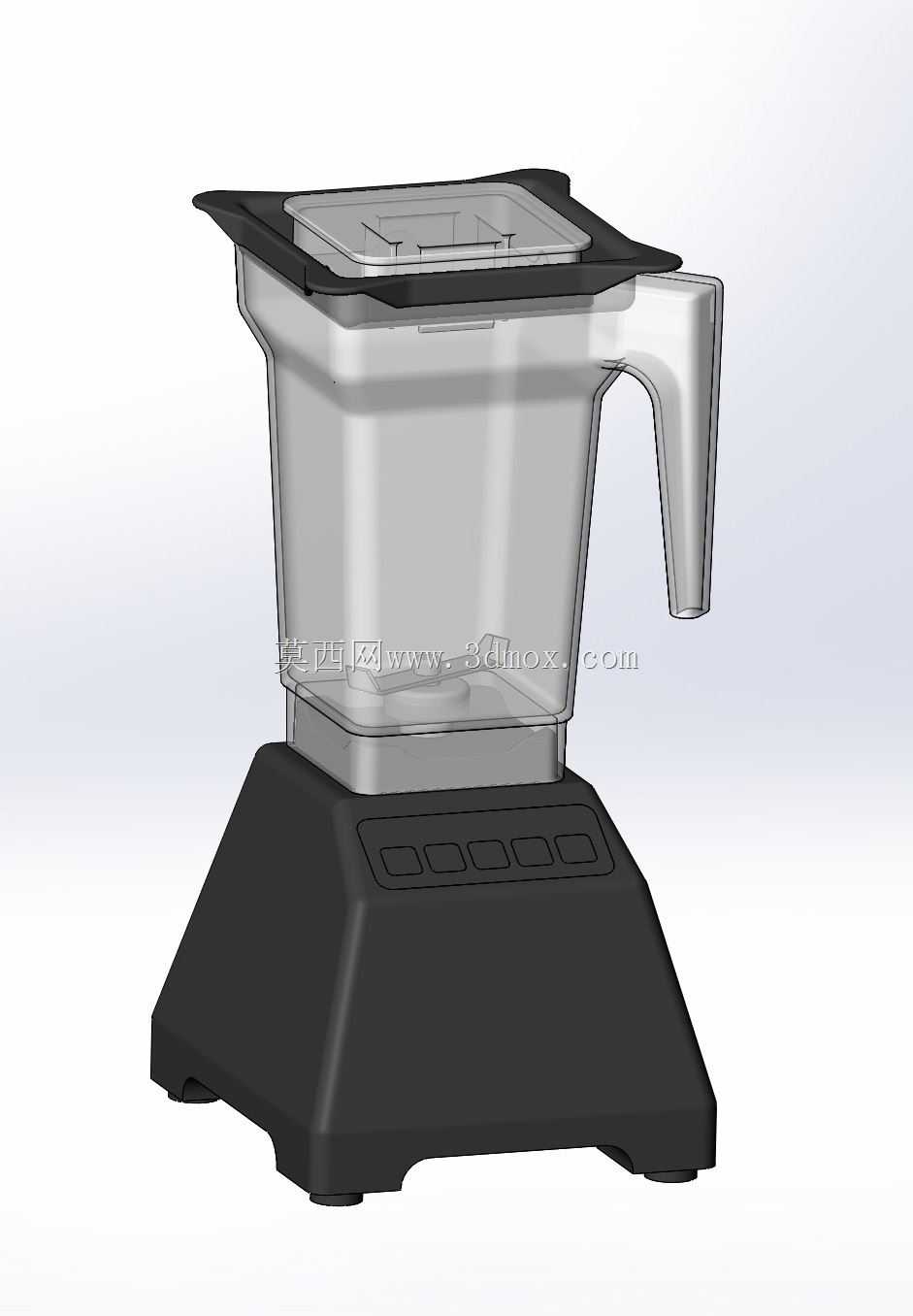

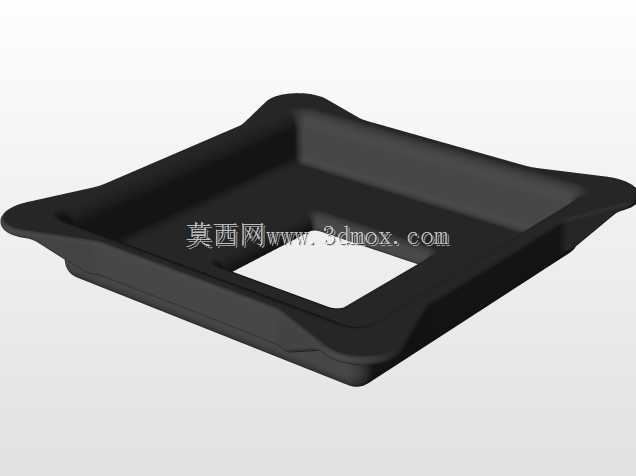

杯体部分采用上宽下窄的方底圆角造型，相比传统圆杯结构，方型内壁能在刀组旋转时形成更紊乱的物料流，避免物料贴壁无法被刀组切削的问题，提升搅打均匀度；杯体下部做了收窄结构，与底座的上部定位槽精准配合，装配后可限制杯体的水平方向窜动，保证刀组与底座输出轴的同轴度，减少传动过程中的磨损与异响。侧置的一体化把手从杯体中上部延伸至下部收窄位置，持握时受力点分布均匀，即使杯体满载物料也能平稳端取，把手与杯体的连接位置做了圆弧过渡，无清洁死角，避免食物残渣残留。上盖采用边缘凸起的密封结构，扣合后可完全覆盖杯体上口，高速搅打时不会出现物料溅出的问题，上盖中部预留的透明观察区，可在作业过程中随时查看内部物料的搅打状态，无需停机开盖。

设计过程中对各部件的安装边界做了明确约束，杯体与底座的配合间隙控制在1mm以内，既保证装配拆卸的顺畅度，又不会因间隙过大产生晃动；杯体的总容量控制在2L区间，适配单次处理1.5L以内物料的常规需求，整机放置时的占地尺寸仅为常规A4纸张大小，不会过多占用操作台的可用空间，底座内部预留的电机安装腔可适配功率800W-1200W的通用交流电机，无需额外修改结构即可匹配不同动力配置的选型需求，杯体采用透明食品级材质，可直观看到内部物料的处理状态，同时壁厚做了均匀化处理，保证结构强度的同时控制整机重量。
