家用台式苏打水气泡制备机结构设计

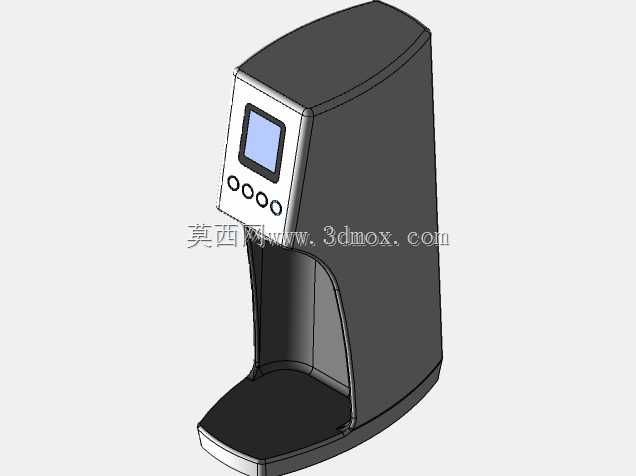

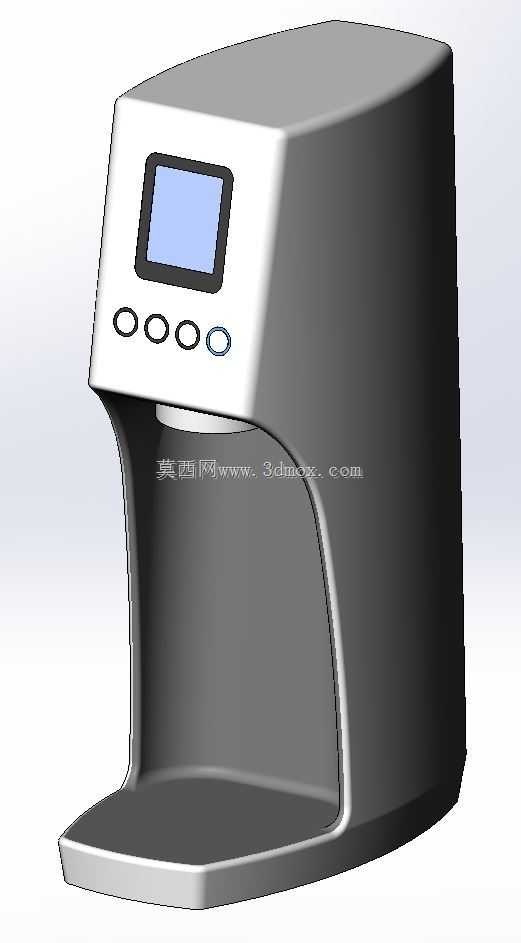

这款台式气泡水制备设备，主要面向家庭厨房、小型办公区、精品饮品店前台这类对现制碳酸饮品有即时需求的场景，核心用途是将常温饮用水通过高压注入食用级二氧化碳的方式，快速制成带气泡的苏打水，无需外接复杂管路，放置在平整台面上即可完成全部操作流程。从功能布局来看，设备上部集成了二氧化碳气路接口、压力调控模块与操作交互区，正面的显示屏用于实时显示气路压力、制备档位与工作状态，下方排布的四个实体按键分别对应档位切换、启动制备、泄压复位、气量调节功能，按键做了内凹式防误触设计，避免日常擦拭台面时误触发设备动作。设备中部的内凹区域是饮品制备工位，预留的杯位空间可适配高度在180mm以内的常规水杯、汽水瓶，接水区域做了内收的挡边设计，能承接制备过程中溢出的少量液体，避免液体流到台面造成清洁负担。设计阶段优先考虑了家用场景的操作安全性，气路模块内置了超压自动泄压结构，当内部气路压力超过安全阈值时会自动排气降压，避免高压管路出现崩裂风险；外壳采用圆弧过渡的曲面造型，所有外露棱边都做了R3以上的圆角处理，避免日常使用时磕碰划伤。整机的外形尺寸控制在宽260mm、深320mm、高380mm的范围内，底部设置了四个防滑橡胶脚垫，安装放置时仅需要预留后部50mm的散热与气路更换空间，不需要额外的固定结构，直接放置在承重不低于5kg的平整台面上即可稳定工作。设备的旋转式气罐安装仓位于机身背部，更换二氧化碳气罐时只需旋转仓盖即可完成拆装，不需要借助额外工具，气路接口采用通用的食品级快插结构，适配市面主流规格的一次性或可重复充装食用二氧化碳气罐。碳酸化核心模块设置在制备工位上方，出水/出气嘴做了下沉式设计，制备过程中气液混合的位置位于水杯内部，减少气泡飞溅的概率；钠蒸汽干燥结构集成在气路末端，能过滤二氧化碳气路中携带的微量杂质与水分，避免长期使用后气路出现结露堵塞的问题。从结构建模的角度来看，整机的外壳分为前后两个主壳体，通过卡扣与底部螺丝连接固定，内部的气路组件、控制电路板、供电模块都通过独立的安装支架固定在机身内部的加强筋上，加强筋的厚度设置为2mm，既保证了整体结构强度，也控制了整机的重量，方便用户日常挪动位置。
