斜置网筒式电烙铁放置支架结构设计

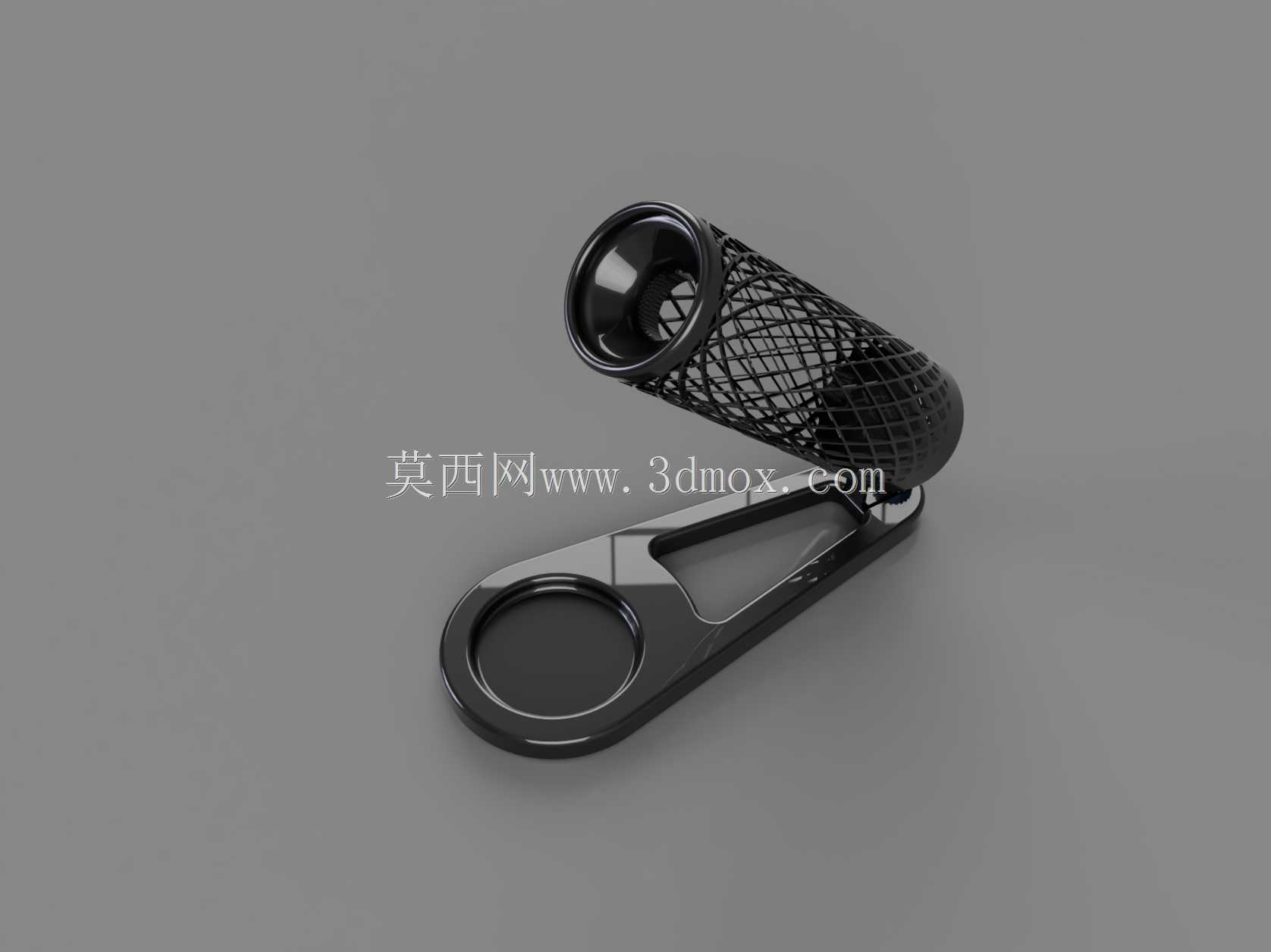

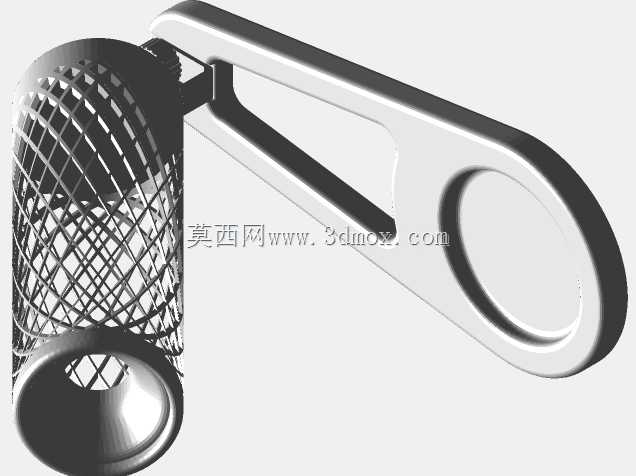

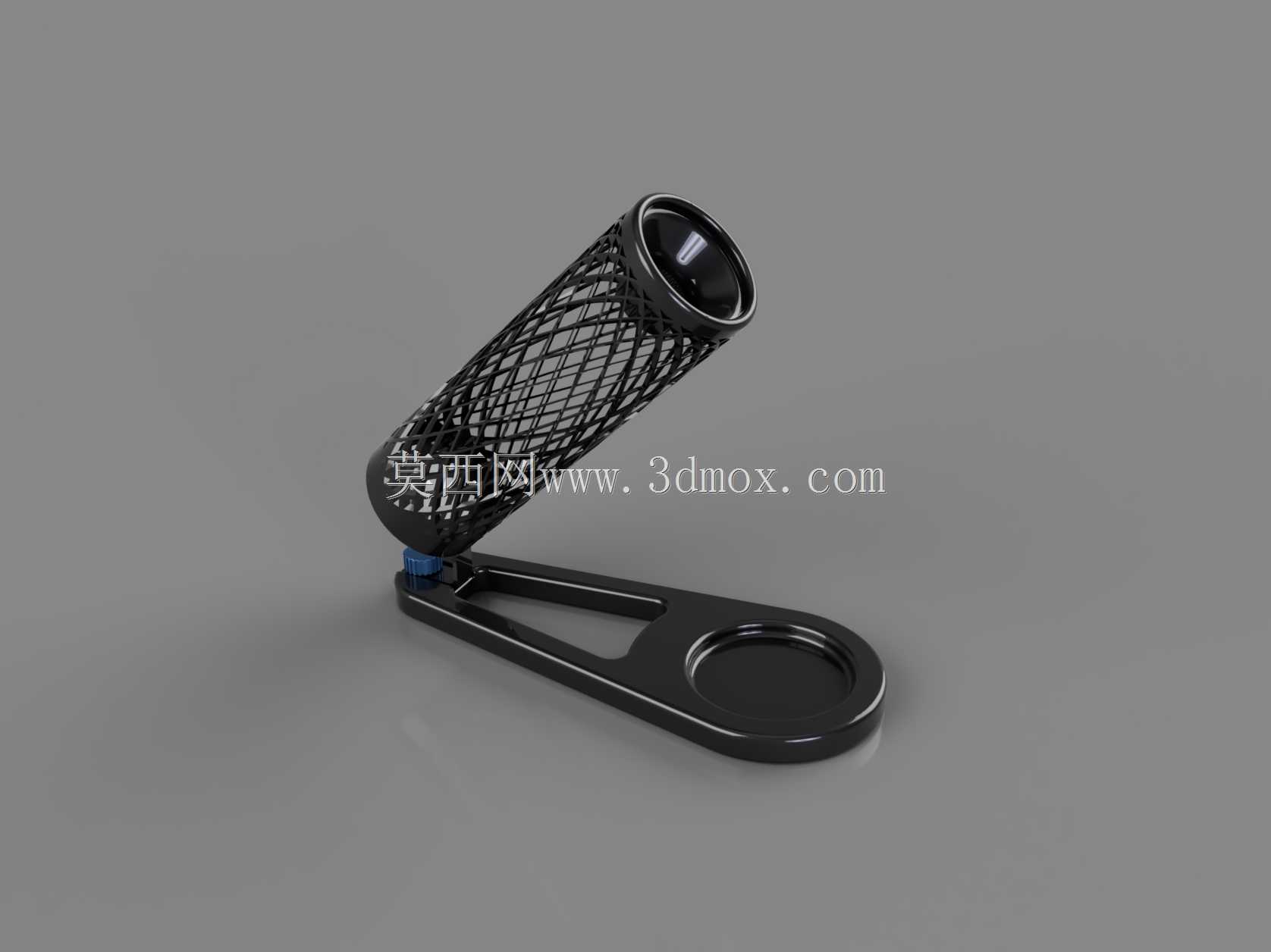

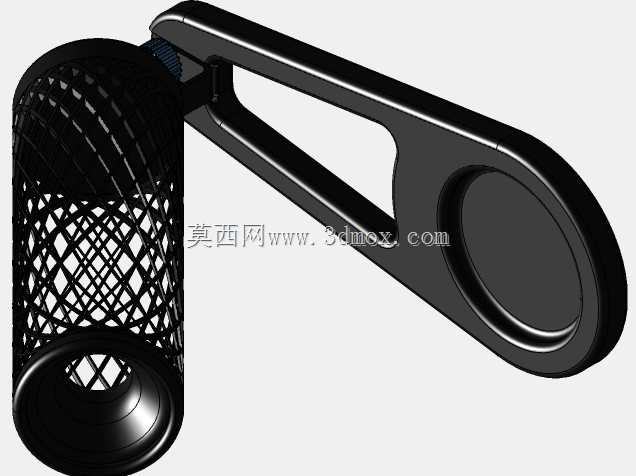

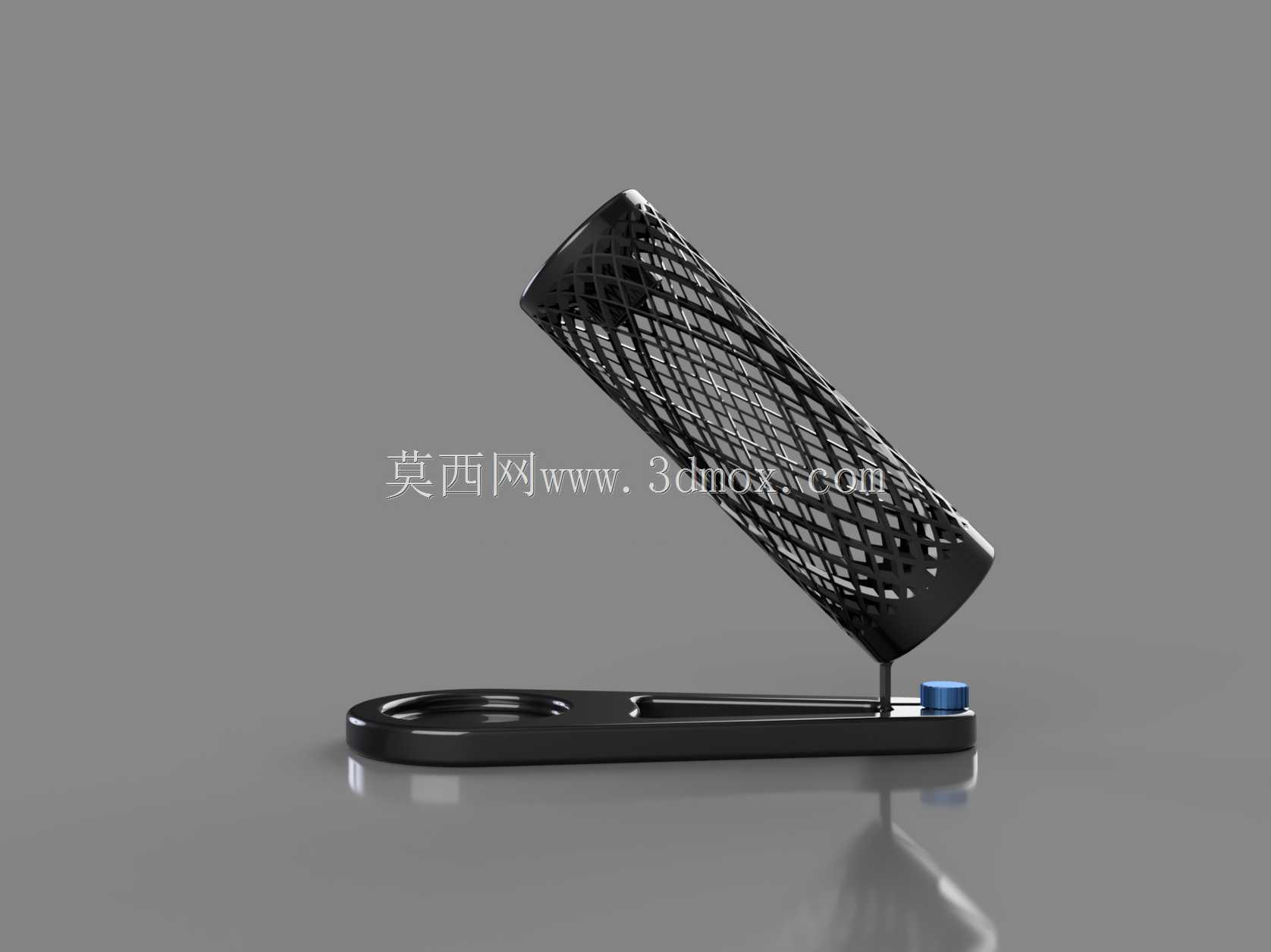

这款斜置网筒式烙铁放置支架，主要面向电子焊接工位、维修操作台、小批量PCB焊装作业场景设计，解决常规烙铁架易积留焊渣、烙铁头余热散出慢、放置时易滑落碰损周边工件的实际问题。整体结构分为底座承托段与烙铁放置筒两部分，底座采用扁平水滴形轮廓，底部预留平整安装贴合面，可直接放置在防静电工作台面，也可通过底座端部的圆形沉孔位加装螺丝实现台面固定，安装边界不占用过多工位空间，底座整体厚度控制在5mm以内，放置时不会与台面上放置的焊锡丝、助焊剂瓶、镊子等常用工具产生干涉。放置筒采用斜置角度设计，倾斜角度匹配操作人员取放烙铁的顺手操作角度，无需刻意抬臂即可完成烙铁的取放动作，筒身采用镂空网格结构，一方面可以快速导出烙铁头断电后残留的余热，避免筒体积热导致周边塑料材质工具受热变形，另一方面焊接过程中烙铁头残留的多余焊渣、助焊剂残液可以直接通过网格缝隙下落，不会在筒底积留形成难以清理的硬质结块，日常维护只需擦拭底座表面即可。筒身与底座的连接位置设置了限位卡位结构，可适配不同直径的常规直柄电烙铁，放置时烙铁手柄靠在网格筒上端开口处，烙铁金属段完全伸入筒内，不会出现烙铁头外露触碰台面或操作人员手臂的情况，有效规避烫伤风险。底座表面做了圆滑过渡处理，所有棱边均做了倒圆角，避免取放工具时剐蹭操作人员手部或刮伤工作台面的防静电胶皮，端部的圆形凹槽可临时放置高温海绵，用于焊接过程中快速擦拭烙铁头表面的氧化层，无需额外在工位上单独摆放海绵盒，进一步压缩工位零散配件的占用空间。在结构设计上，网格筒的筋条宽度与网格密度经过受力校核，既保证筒身有足够的支撑强度，不会因长期放置烙铁出现形变，又能最大化镂空面积提升散热效率，连接位置的加强筋结构可承受烙铁放置时的冲击力，长期使用不会出现连接位断裂、筒身歪斜的问题。
