便携式生成性设计机械动力模组结构

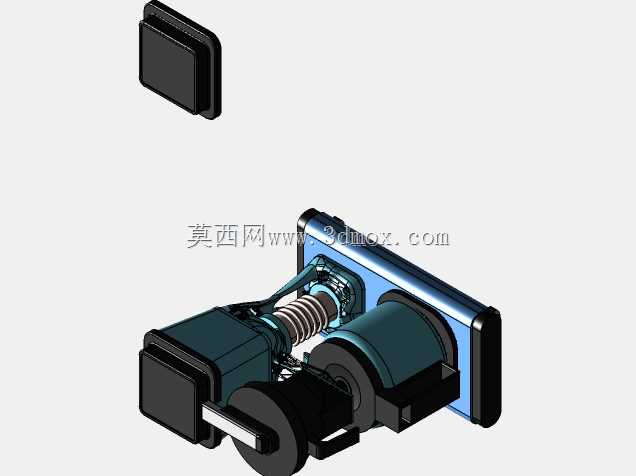

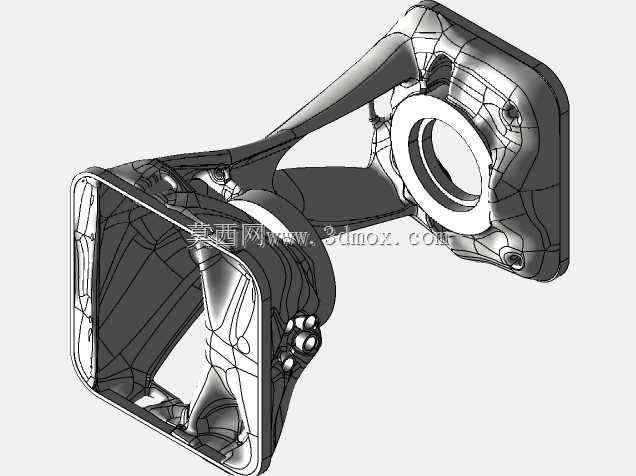

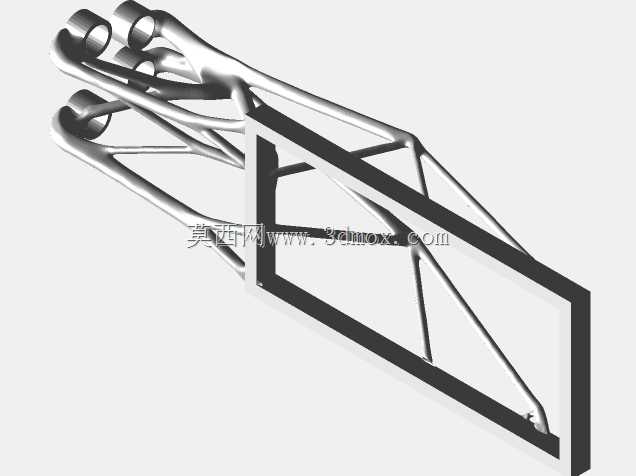

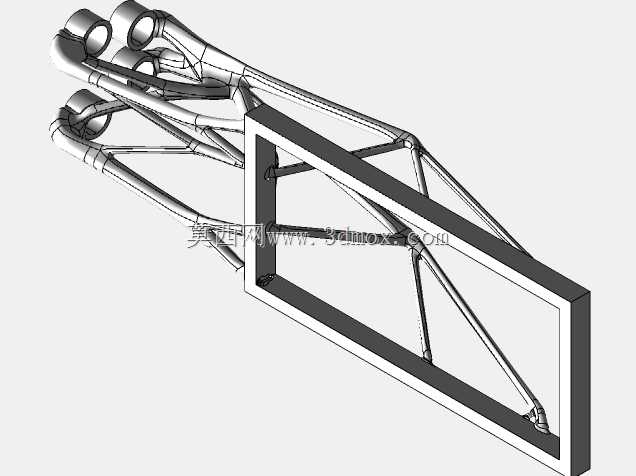

这套动力模组结构的设计，最初是面向户外便携作业场景的小型动力输出需求做的方案，常见的应用场景包括手持小型作业机具、便携检测设备的动力端、户外勘测配套的小型动力单元，这类场景对模组的集成度、抗振性、安装适配性都有比较严苛的要求，不能照搬常规固定式动力单元的设计逻辑。从功能特性上看，模组整合了动力输出端、弹性缓冲组件、传动连接结构与端侧安装接口，端侧的方形安装壳体做了圆角包边处理，既可以避免安装过程中锐边划伤操作人员，也能在设备发生磕碰时吸收部分冲击能量，保护内部精密传动部件。弹性缓冲组件采用螺旋弹簧配合导向限位杆的结构，在动力输出端遇到瞬时冲击载荷时，弹簧可以沿轴向做小范围位移卸荷，避免刚性连接导致的齿轮打齿、轴系变形问题，导向杆的表面做了耐磨处理，长期往复位移也不会出现卡滞、偏磨的情况。设计过程中没有沿用传统的减材设计思路，而是结合生成性设计的逻辑，先确定各个功能部件的安装边界与载荷路径，再通过拓扑优化去除非承载区域的多余材料，在保证整体结构刚度满足1.5倍额定载荷冲击要求的前提下，尽可能压缩模组的整体体积，最终的模组外轮廓适配常规手持设备的握持尺寸，端侧的安装面预留了标准的螺孔定位点，不需要额外做转接板就可以直接固定在配套设备的安装仓内，安装边界的公差控制在±0.1mm范围内，能兼容多数同规格便携设备的仓体尺寸。传动部分的连接结构做了集成化处理，把原本需要三个独立零件实现的传动连接、轴向定位、周向防转功能整合到一个结构件上，减少了装配环节的零件数量，也降低了多个零件配合带来的累积误差，装配时只需要按照定位销的导向依次装入组件，不需要反复调整配合间隙，能有效提升产线的装配效率。端侧的方形壳体除了安装固定的作用，还承担了部分散热功能，壳体表面预留的微结构导热槽可以在设备移动过程中借助空气流动带走内部传动部件运转产生的热量，避免长时间高负载运转时内部温度过高导致润滑脂失效。整个模组的布线空间也做了预留，动力端的线缆可以沿着壳体内部的走线槽规整布置，不会和运动部件发生干涉，也避免了外部拉扯导致线缆松脱的问题。在安装适配性上，模组的轴向尺寸做了分段式设计，用户可以根据自身设备的仓体深度，选择是否加装端侧的调整垫片，不需要对模组主体做二次加工就能适配不同深度的安装空间，对于小批量定制化的便携设备开发来说，这种设计能大幅缩短结构适配的周期，减少定制加工的成本投入。
