多规格通用丙烷储气罐结构设计

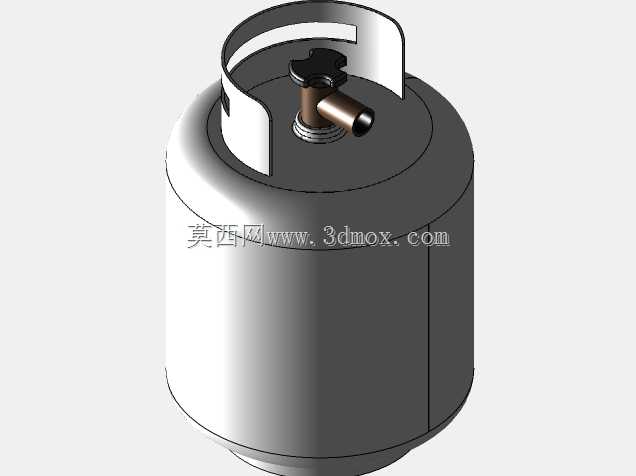

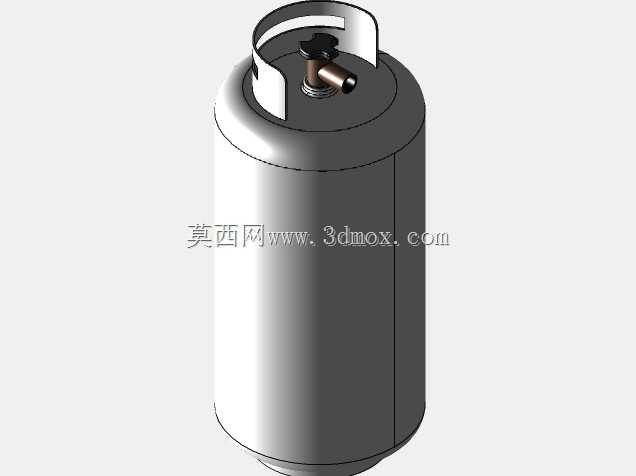

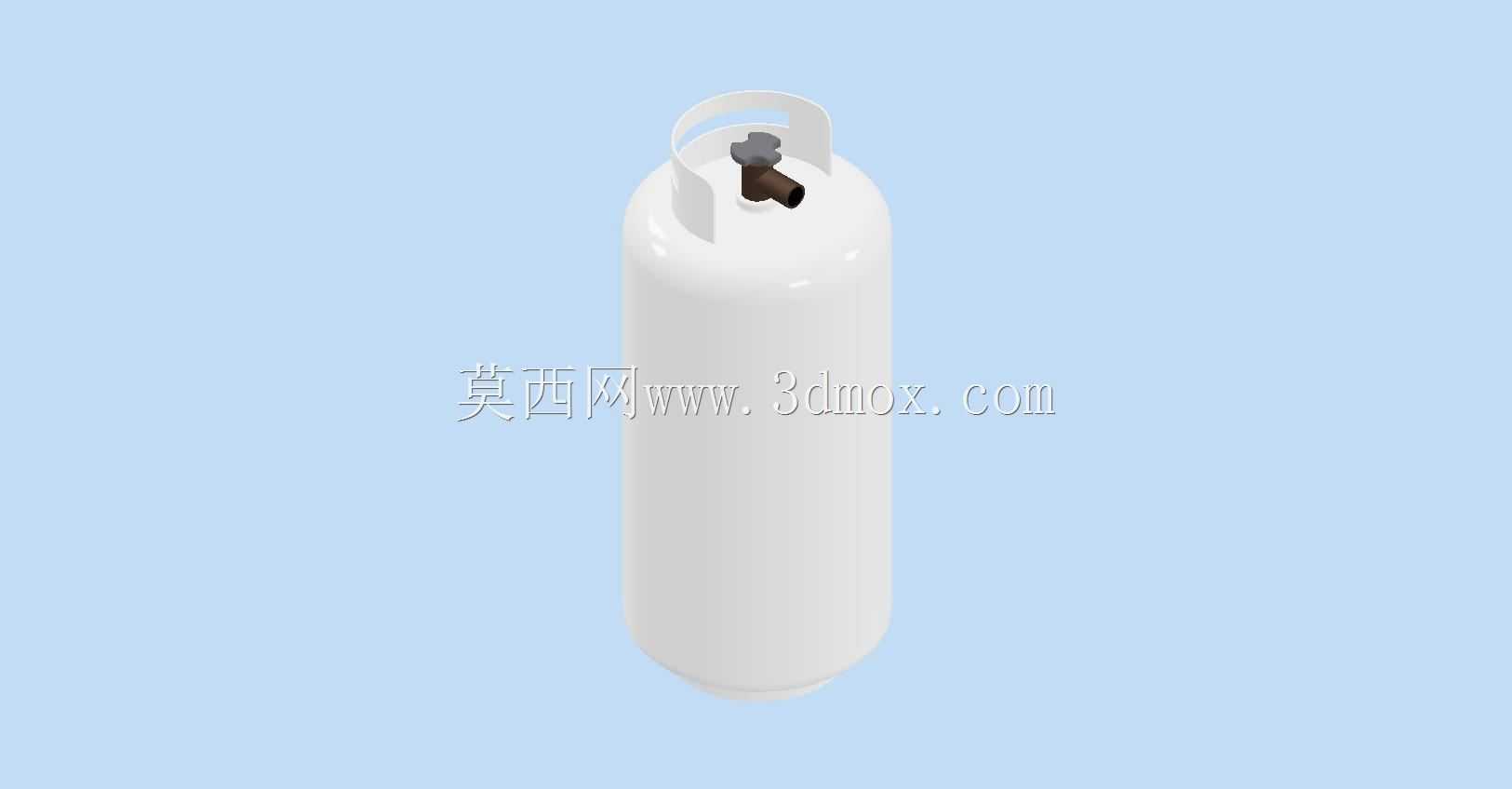

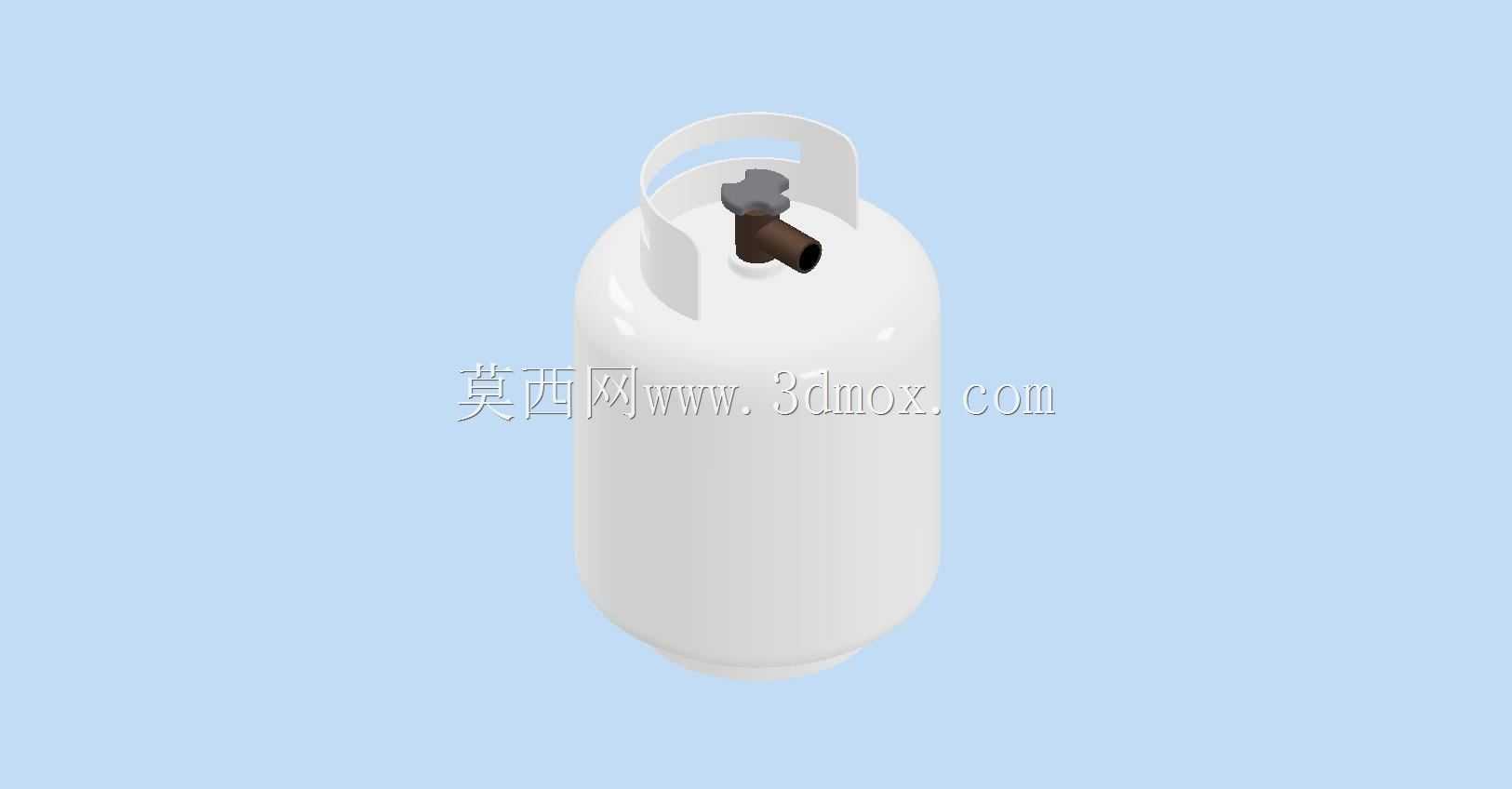

在户外作业、小型餐饮供热、家装施工燃气供给、野外露营能源配套等场景中，丙烷储气罐是应用极广的承压储放容器，这类罐体的三维结构设计需要兼顾承压可靠性、搬运便捷性与接口通用性，才能适配不同场景的使用需求。本次设计覆盖三类常用规格的丙烷罐体，分别对应20磅、40磅、100磅的储气量等级，不同规格的尺寸边界经过实际场景验证：20磅款罐体总高18英寸，筒体直径12.5英寸，属于便携款，适合单人短距离搬运，多用于户外露营、小型维修作业的临时燃气供给；40磅款总高29英寸，筒体直径同样为12.5英寸，平衡了储气量与占地空间，适合流动餐饮摊位、小型工地临时供热使用；100磅款总高50英寸，筒体直径15英寸，属于固定安置类规格，多用于小型作坊、常驻野外作业点的长期燃气供给。设计过程中首先考虑罐体的承压安全，筒体采用等壁厚圆弧过渡结构，上下封头与筒体的衔接处做圆角平滑处理，避免应力集中带来的承压隐患，顶部的护圈结构一体成型，既可以保护顶部的阀门接口不受搬运碰撞损坏，又集成了提手功能，小规格罐体可直接通过护圈提拿搬运，大规格罐体的护圈也可作为吊装、捆绑的受力点位。阀门接口采用行业通用的标准连接尺寸，可直接匹配市面上主流的减压阀、输气管路接头，无需额外加工转换接头，降低现场安装的适配成本。罐体底部做内凹式支撑脚设计，放置时可避开地面不平整带来的晃动，同时减少底部筒体与地面的直接接触，降低长期放置带来的锈蚀风险。建模过程中严格遵循实际罐体的壁厚比例、接口位置尺寸，所有结构的安装边界都经过实际使用场景校验，比如顶部阀门突出护圈的高度控制在合理范围，既保证阀门操作的空间，又不会因为突出过多在搬运时发生磕碰，护圈的握持宽度符合人体工程学，单人提拿时不会出现硌手、受力不均的问题。不同规格的罐体除了尺寸差异外，核心结构保持统一，便于生产环节的模具通用化，降低制造成本，同时也方便后期运维配件的统一储备，不管是阀门更换还是护圈维修，不同规格的配件都能实现通用互换。这类罐体的结构设计没有冗余的装饰结构，所有外形设计都服务于功能需求，筒体的光滑曲面既便于冲压成型加工，也能在日常使用中方便清理表面污渍，适合户外复杂环境下的长期使用。
