家用手持吹风机外壳结构设计

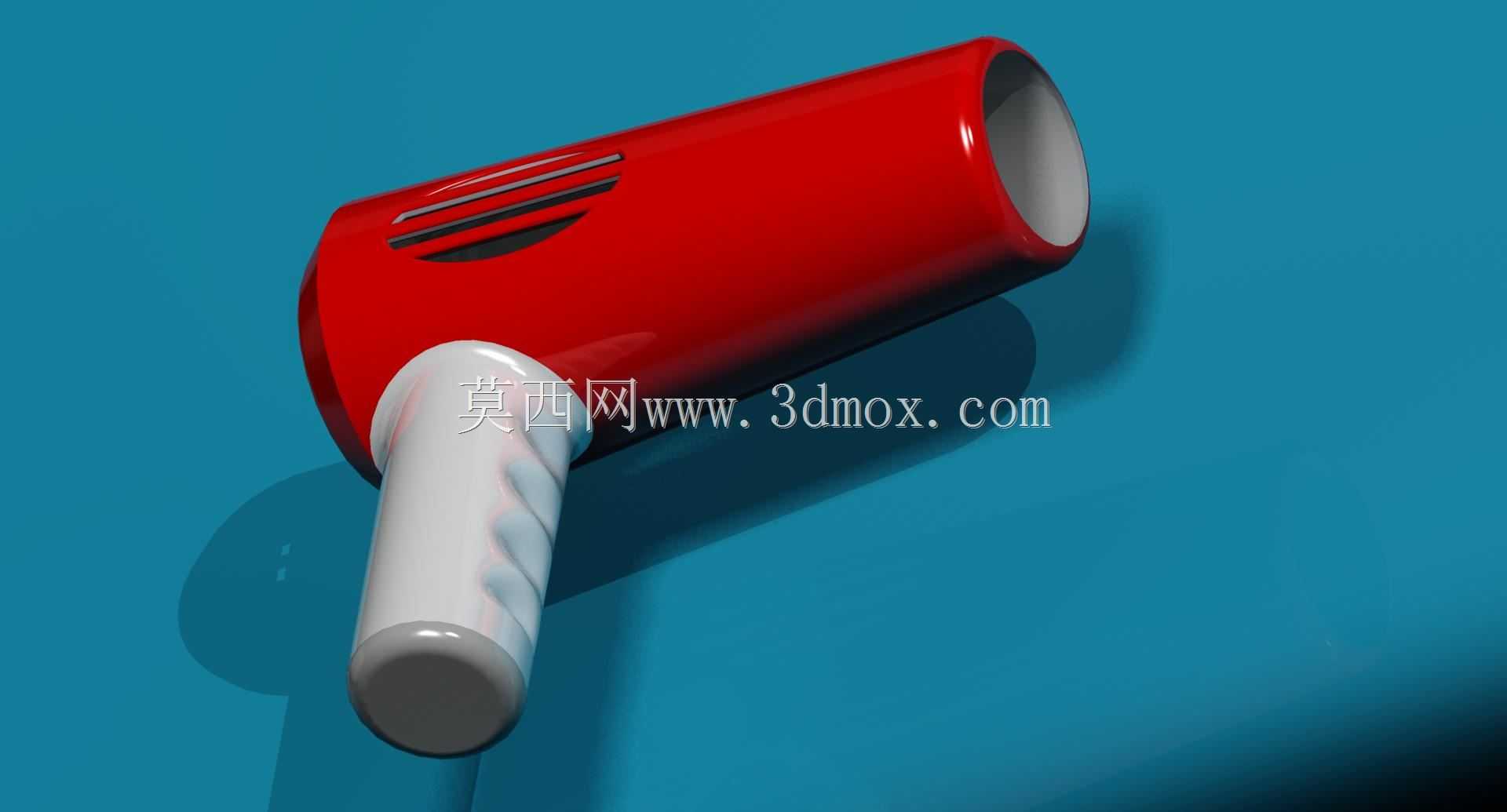

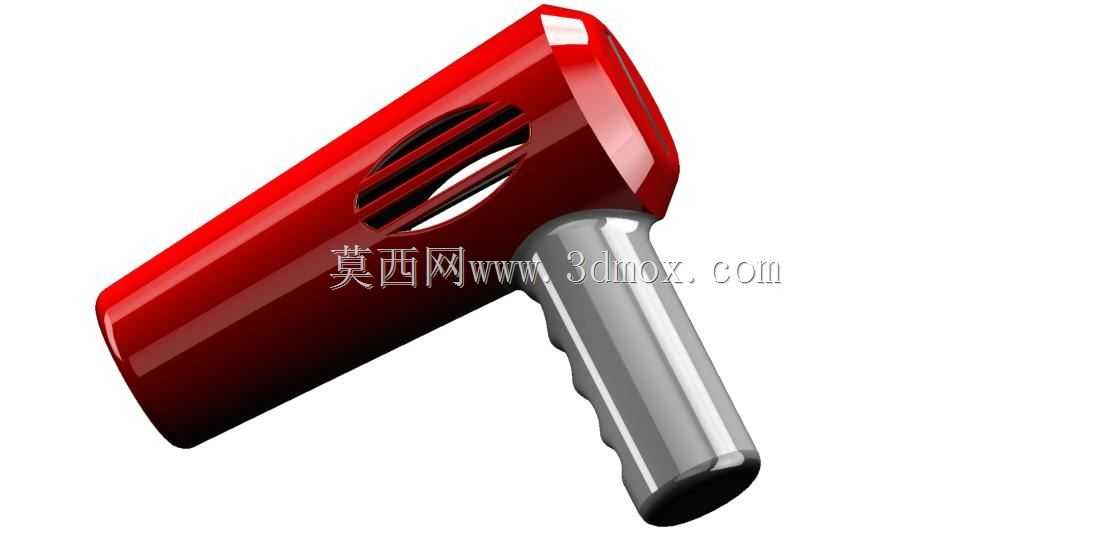

日常家用手持吹风机的外壳作为整机的承载防护结构，需要同时兼顾握持手感、内部器件容纳、风道导向与外观辨识度多重需求，本次设计的壳体采用T型布局结构，横向段为风筒主体容纳区，纵向段为手柄握持区，两个区域通过圆弧过渡衔接，避免应力集中的同时提升握持时的贴合度。风筒段采用等径圆筒基础结构，筒壁厚度均匀控制在2mm，适配常规注塑成型工艺要求，筒身侧面开设三条平行的进风格栅槽，格栅间隙控制在1.2mm，既保证进风面积满足风机风量需求，又能阻挡大尺寸异物进入风腔损伤内部发热组件与风轮，风筒出风口位置做了1mm的内收倒角，能够引导出风气流更集中，降低出风紊流带来的噪音问题。手柄段采用符合人体工学的微弧曲面设计，握持区域做了内凹的防滑纹理结构，纹理深度0.3mm，不会积存灰尘的同时提升湿手操作时的摩擦力，手柄底部做了平切处理，能够让整机直立放置在平整台面，减少日常收纳时的滚落风险。壳体的合模线设置在风筒与手柄的侧方对称位置，合模面做了0.5mm的止口结构，上下壳体装配后能够实现精准定位，不需要额外增加定位柱即可保证装配缝隙均匀，后续配合卡扣与螺丝完成紧固，能够满足日常使用中的抗跌落要求，从1.2米高度自由跌落至硬质地面时，壳体不会出现开裂、卡扣松脱的问题。壳体内部预留了发热架、风机组件、控制开关、电源线的安装位，各安装位的筋位高度根据对应器件的尺寸做了适配，筋位厚度1.5mm，既能够提供足够的支撑强度，又不会在注塑成型时出现表面缩痕。风筒与手柄衔接的位置预留了过线孔，过线孔边缘做了R2的圆角处理，避免电源线长期弯折出现绝缘层破损的问题。整个壳体的外形尺寸控制在风筒段长度180mm、直径75mm，手柄段长度120mm、握持直径38mm，整体尺寸符合常规家用吹风机的握持边界，适配大多数用户的手掌尺寸，长时间握持操作不会产生明显的酸胀感。外壳表面采用高光面设计，后续可通过喷涂、电镀等工艺实现不同的外观效果，适配不同的产品定位需求，壳体的所有转角位置都做了不小于R1的圆角处理，不存在尖锐棱角，避免日常使用时磕碰划伤用户。
