家用诱捕式蚊虫捕捉装置结构设计

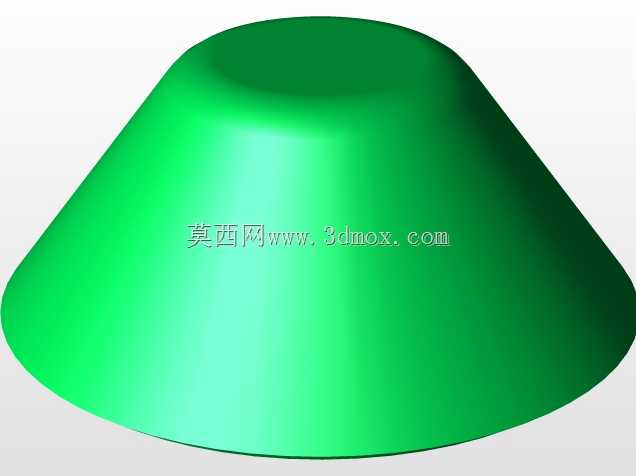

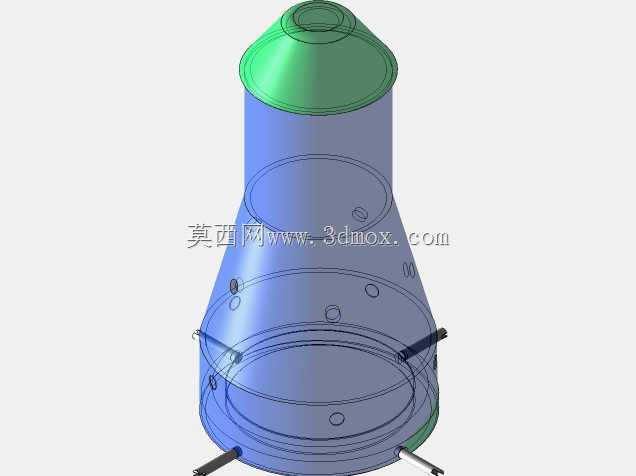

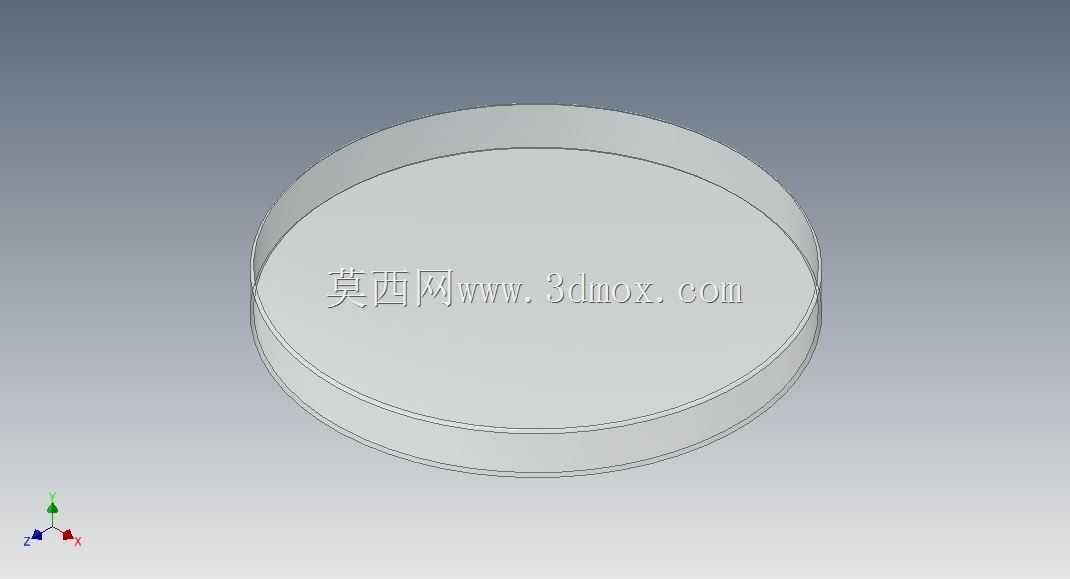

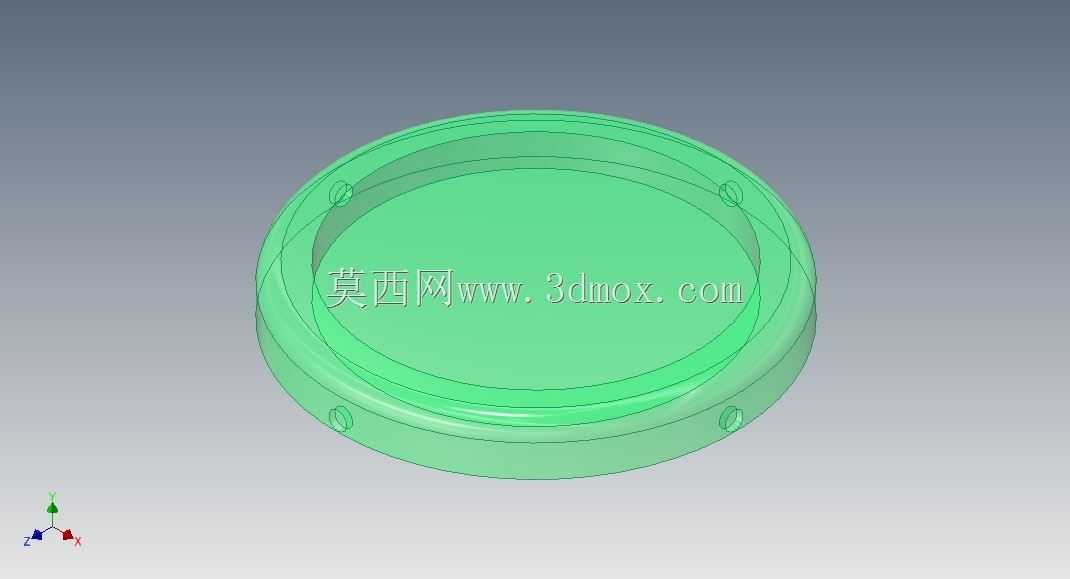

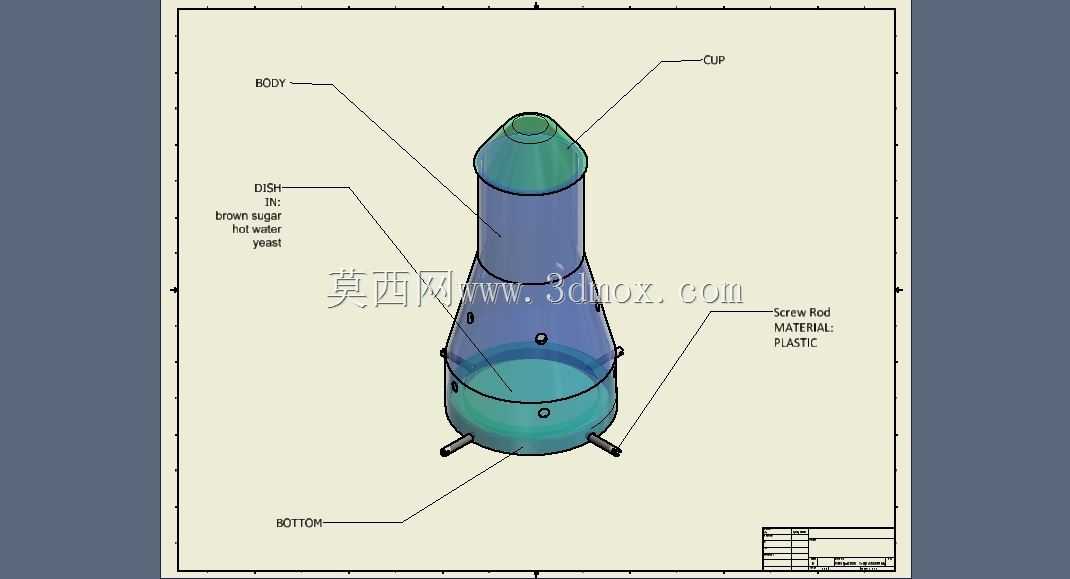

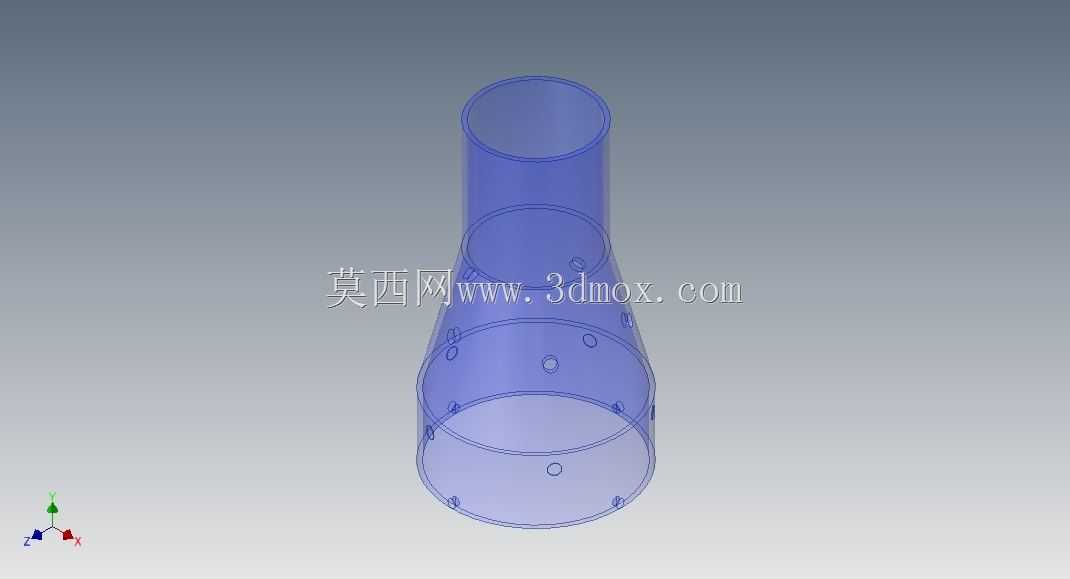

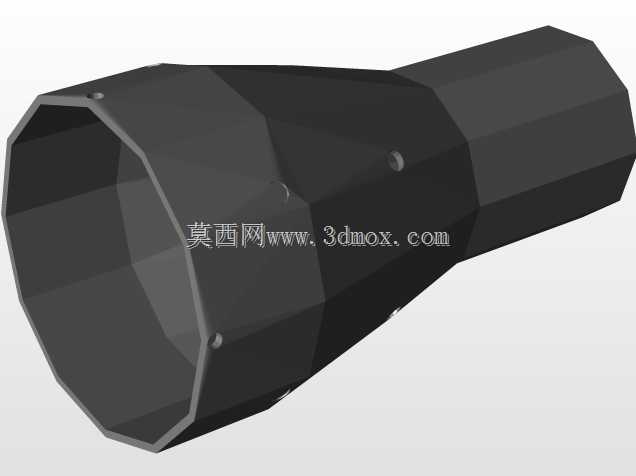

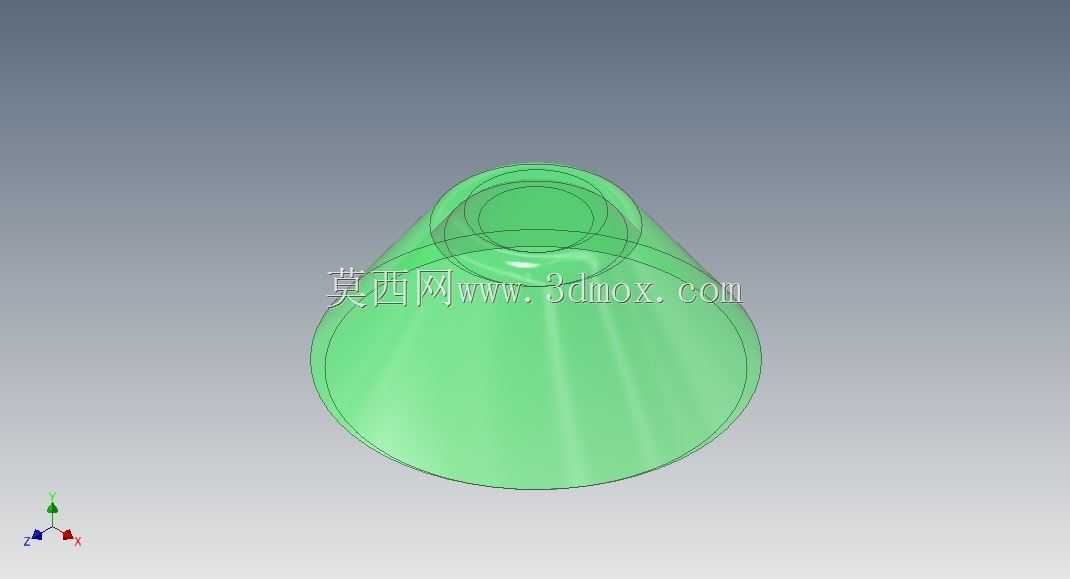

这款蚊虫捕捉装置主要面向家庭室内、小型餐饮后场、户外露营临时驻点等需要低干扰蚊虫防控的场景，区别于高压电击类捕虫设备，它依靠内部盛放的红糖、热水、酵母混合液发酵产生的二氧化碳与气味信号，模拟人体呼吸代谢的释放特征，将环境中的成蚊引诱至装置内部，配合光滑的内壁结构让蚊虫无法逃逸，最终实现无化学药剂、无噪音的物理捕虫效果，不会产生电击爆响、药剂挥发等影响日常休憩的问题。从结构设计逻辑来看，整体采用三段式回转体布局，顶部为渐收的锥形进虫口，开口直径控制在32mm左右，既保证蚊虫顺着气味引导顺利进入装置内腔，又能大幅降低已进入蚊虫的逃逸概率，进虫口边缘做了R2的圆弧过渡，避免注塑生产时出现尖角飞边，同时减少日常挪动时的刮蹭风险。中部为透明可视的储液仓段，采用半透明PET材质，壁厚均匀控制在1.8mm，既可以清晰观察内部诱捕液的剩余容量与发酵状态，方便用户及时补充更换，也能保证整体结构的抗形变能力，日常放置时不会因为轻微磕碰出现开裂。储液仓外壁均匀分布三个直径5mm的透气孔，孔位高度设置在储液最高液位线上方15mm处，保证诱捕气味可以均匀向四周扩散，同时避免内部液体晃动溢出。底部为装置的承托基座，采用深绿色不透光PP材质，一方面可以遮挡内部沉积的蚊虫残骸，保持外观整洁，另一方面基座下方预留三个呈120°均匀分布的螺杆安装位，配套的塑料支撑脚可以旋入调整高度，保证装置在不平整的桌面、台面放置时保持水平，不会因为倾斜导致诱捕液洒出。整个装置的装配全部采用卡扣式连接，没有额外的螺丝紧固件，用户拆卸清洗时只需要顺着卡扣旋向即可拆分三段结构，清理内部残渣、更换诱捕液的操作门槛极低，所有配合面都设计了1.2mm的密封止口，避免倾倒时液体从拼接缝隙渗漏。在安装边界上，装置整体高度为185mm，最大外径为82mm，占用台面面积不足0.01㎡，不需要额外的固定结构，放置在墙角、桌下、沙发边等蚊虫容易聚集的阴暗角落即可发挥作用，不需要外接电源，完全依靠物理结构与生物诱引实现捕虫功能，适配没有预留电源插座的使用场景，也不存在用电安全隐患。结构建模时充分考虑了注塑生产的脱模角度，所有侧壁都设置了1.5°的脱模斜度，卡扣位置预留了0.3mm的装配间隙，既保证拼接后的结构紧实度，也不会因为公差累积出现装配卡滞的问题，支撑脚的螺纹采用标准M4粗牙螺纹，用户如果遗失原配支撑脚，也可以用常见的塑料螺丝替代，降低后期维护的成本。
