手持式钻孔作业配套便携定位钻模结构

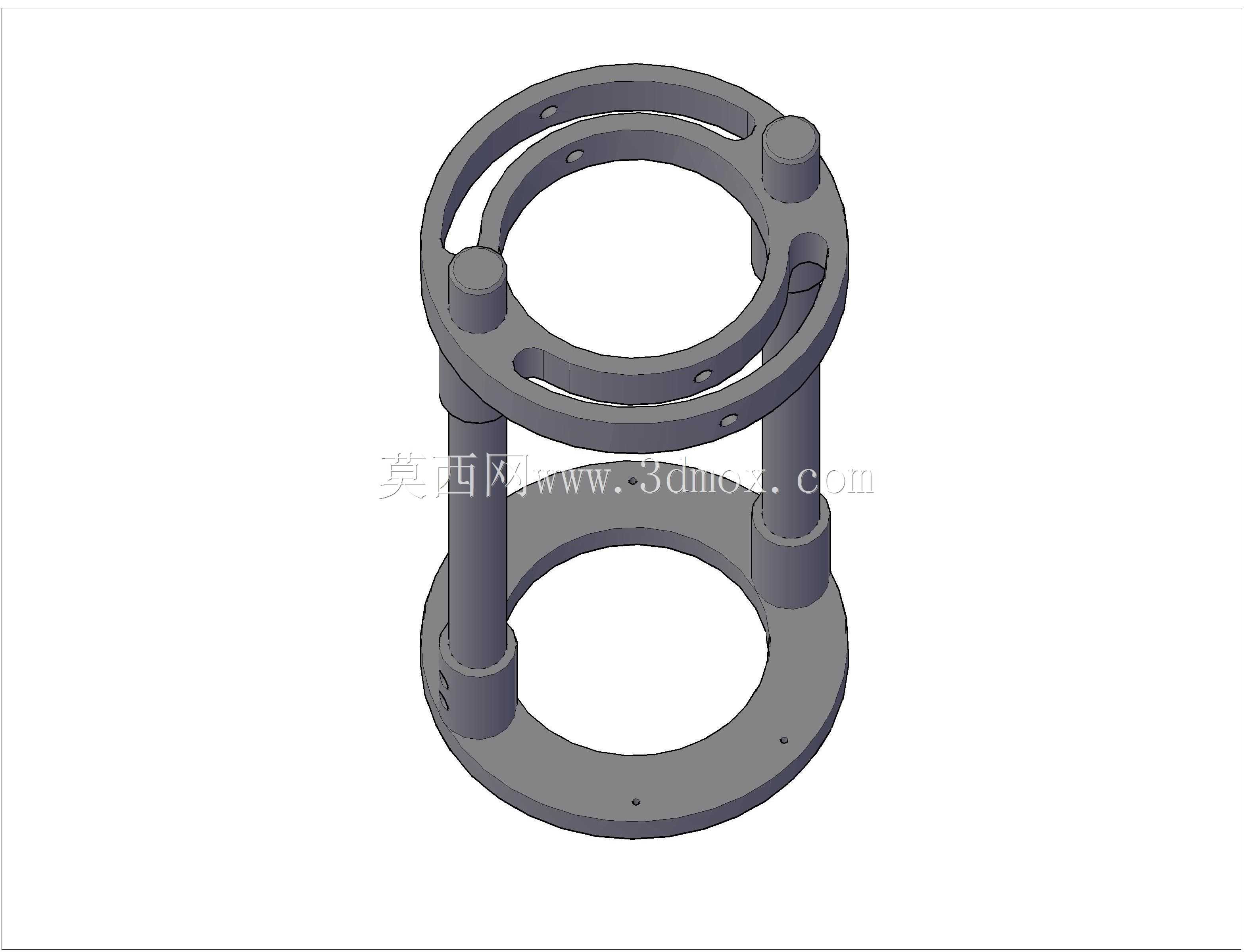

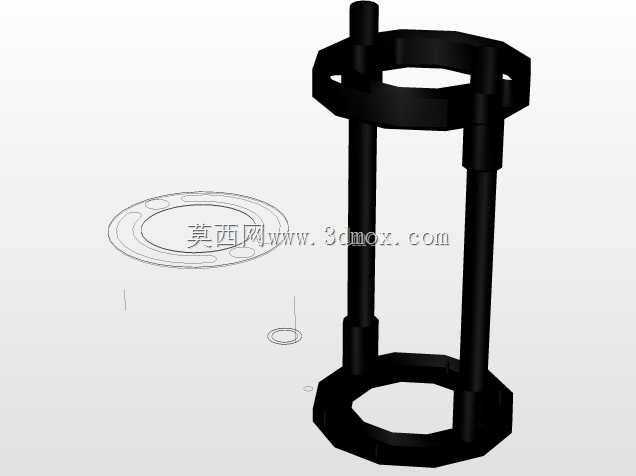

在现场维修、小批量零件试制、户外装配等缺乏固定钻床工位的作业场景中，手持式电钻的钻孔精度一直是困扰一线操作的核心问题——手持进给时的钻头偏移、孔位垂直度偏差、入钻打滑等问题，轻则导致零件报废，重则引发钻头崩断伤人的安全隐患，这款配套手持式钻具使用的定位钻模，正是针对这类零散钻孔作业的痛点完成的结构设计。整体采用框架式笼型结构，上下两层平行设置的环形定位法兰作为核心基准面，三根沿圆周均布的导向立柱连接上下法兰，形成稳定的刚性支撑框架，上层法兰集成钻套安装位，可根据待加工孔径更换对应规格的快换钻套，钻套内孔与钻头外径采用小间隙配合，从入钻阶段就约束钻头的径向跳动，保证钻孔的轴线垂直度。设计阶段充分考虑了现场作业的便携性需求，整体结构没有冗余的厚重实体，环形法兰采用镂空式结构，在保证法兰平面度、支撑刚性的前提下尽可能压缩整体重量，作业人员可单手持握钻模完成定位压紧，不需要额外的吊装或辅助搬运设备。上下法兰的下端面设置有定位销孔与小型磁吸嵌件，针对铁磁性待加工工件，可依靠嵌件的磁吸力完成钻模的预固定，针对非磁性工件，则可通过快速夹钳或点焊临时定位销穿过法兰预留孔位完成固定，适配不同材质的待加工零件作业需求。框架的立柱分布避开了钻头的进给路径，同时预留了足够的排屑空间，钻孔过程中产生的切屑可从框架侧面的镂空区域顺利排出，不会在钻模内部堆积卡滞钻头，也方便作业完成后快速清理钻模内部的残留切屑。上层法兰的侧面设置有对位刻度线，可配合工件表面的划线快速对齐孔位，不需要额外的辅助测量工具就能完成孔位的初步找正，找正时间相比传统的自由划线钻孔缩短60%以上。从安装边界来看，该钻模的作业覆盖范围为环形法兰内径对应的圆形区域，可适配该范围内不同分布位置的孔系加工，钻模整体高度根据常用手持电钻的钻头有效行程设计，既保证钻头进给全程都有钻套导向，也不会因为框架过高导致钻模重心偏移，影响定位稳定性。针对不同的钻孔深度需求，还可在立柱上加装可调式限位挡圈，通过挡圈约束电钻的进给行程，精准控制钻孔深度，避免钻穿工件或者钻孔深度不足的问题，在薄板钻孔、深孔钻削等特殊作业场景下，也能稳定保证加工精度。
