门挂式衣物承托挂架结构设计

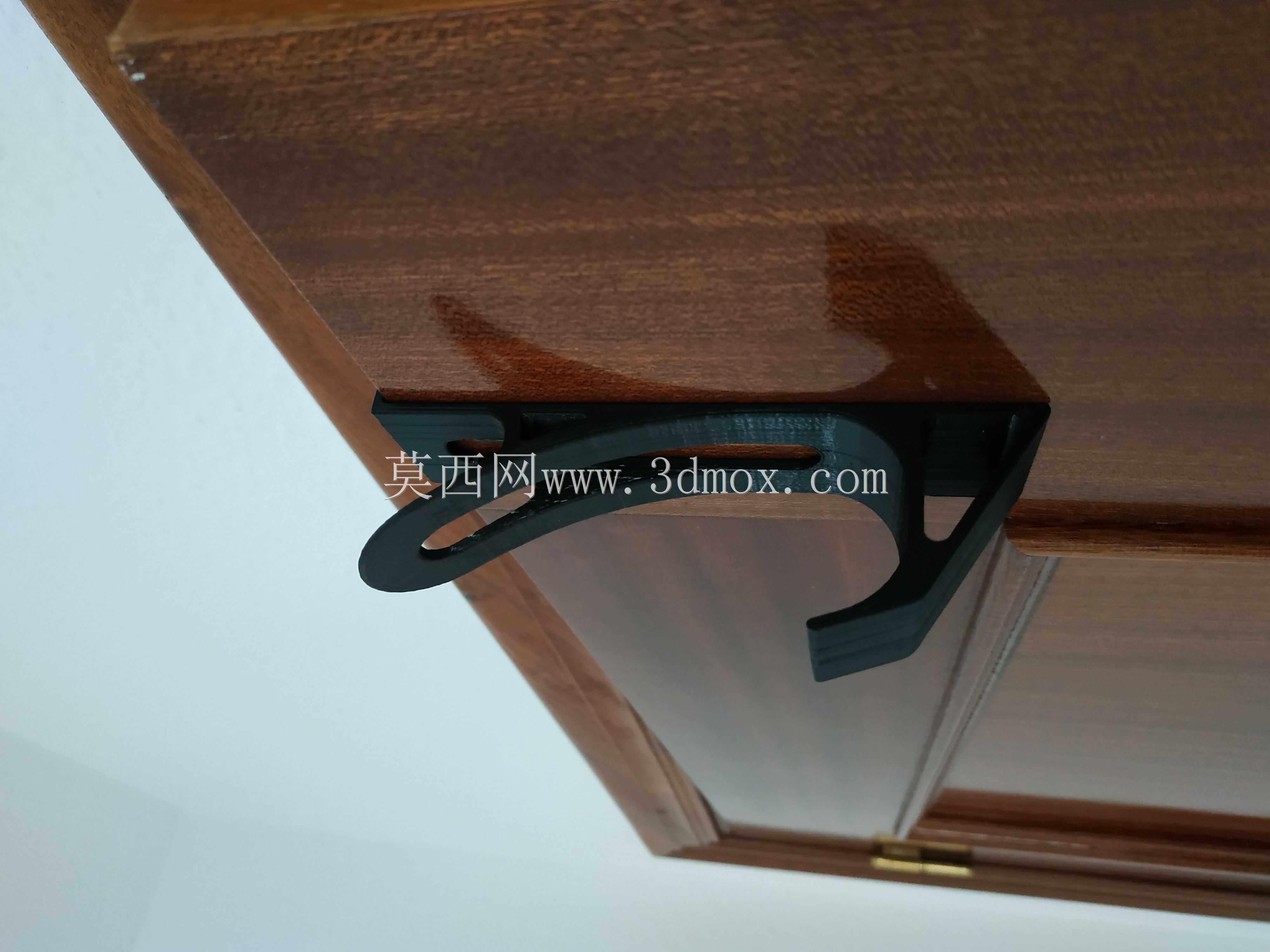

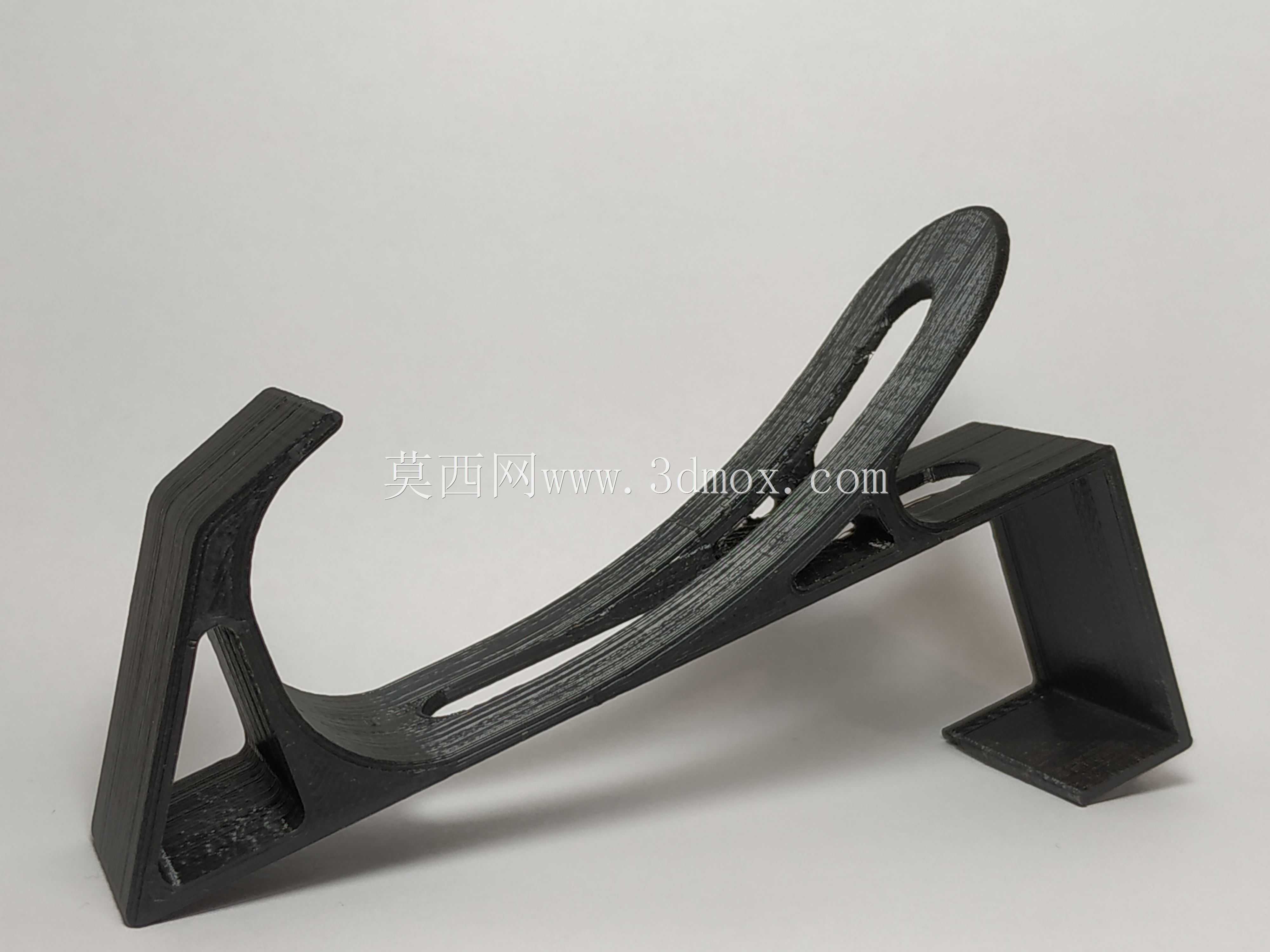

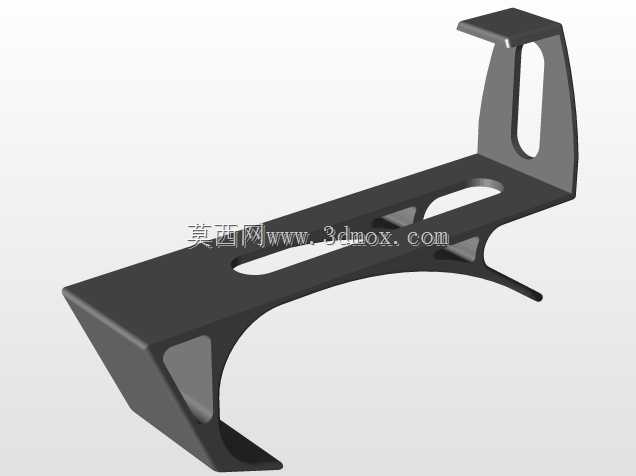

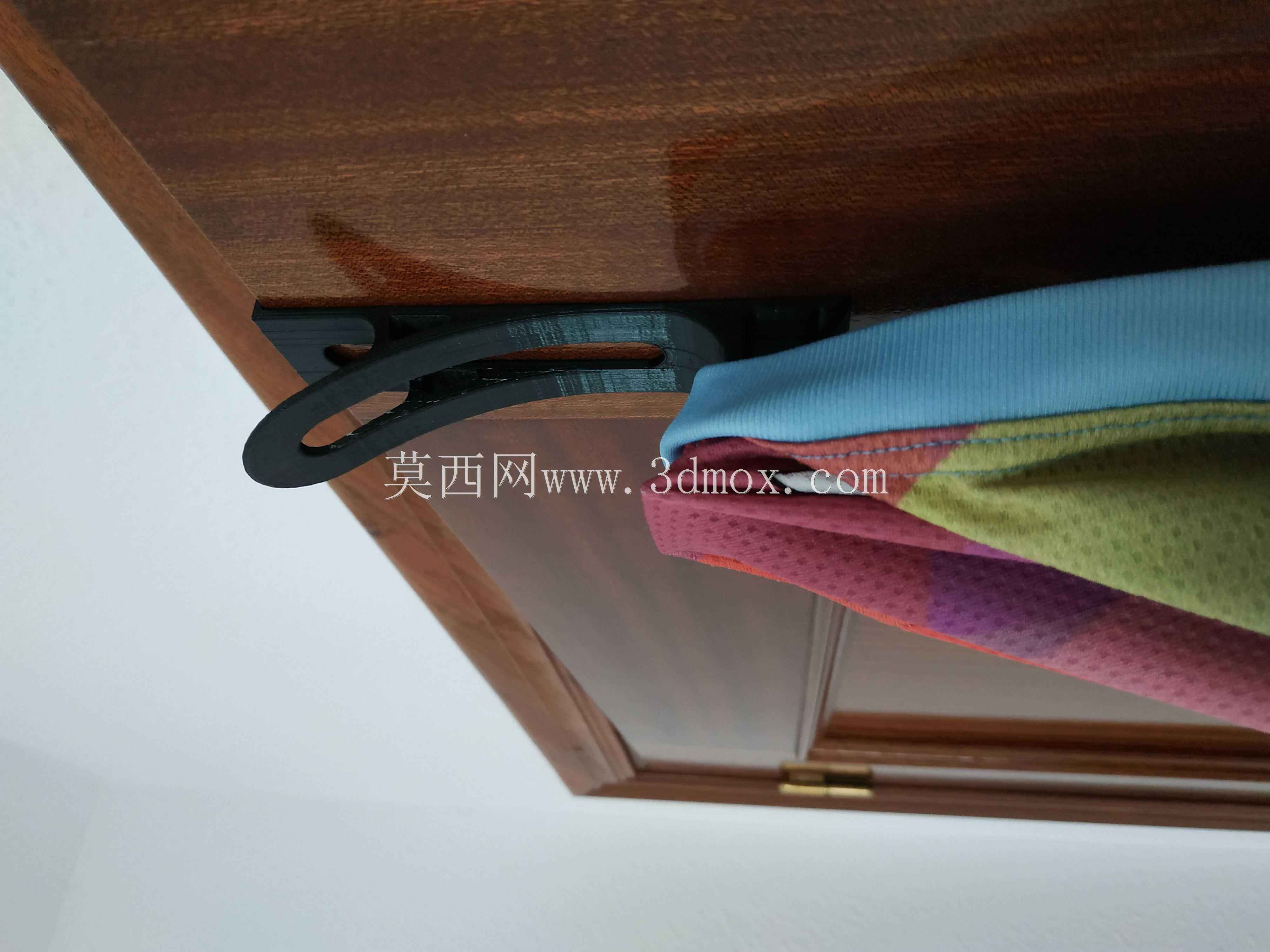

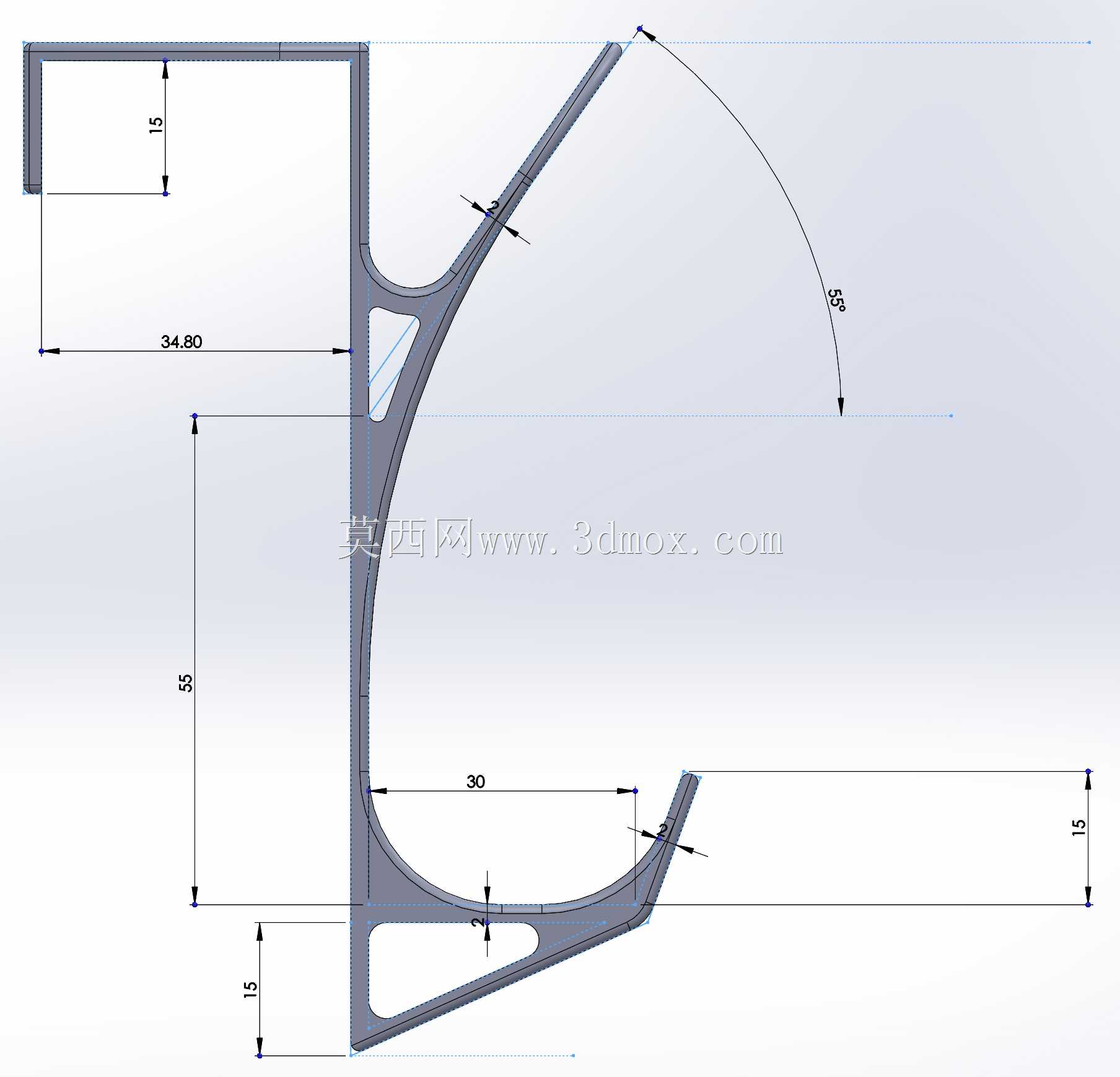

这款门挂式衣物承托构件，核心应用场景是无预留安装孔位的室内门板场景，适配常规厚度的室内木门、复合门，无需打孔打钉，依托门板上沿与门板侧面的夹持结构实现固定，避免对门板饰面造成破坏，适配租房、临时置物、宿舍等不便做永久安装的使用场景。从功能特性来看，构件整体采用一体化受力结构，主承托臂做了流线型过渡处理，挂放衣物时不会出现尖锐棱角勾扯面料的问题，承托臂上开设的长条形镂空结构，一方面可以降低构件整体自重，另一方面能减少3D打印过程中的材料消耗，同时镂空区域可作为小型配饰如领带、丝巾的挂放点位，拓展使用功能。夹持端采用L型折边结构，折边与门板接触的面做了平面贴合处理，增大接触面积降低局部压强，避免挂放重物时在门板表面留下压痕，夹持段的开口尺寸适配常规室内门的厚度范围，安装时直接将L型折边卡在门板上沿即可完成固定，无需额外紧固件，拆装调整都十分便捷。设计思路上优先考虑受力路径的合理性，从挂放点到夹持固定端的力传递路径做了连续的加强筋过渡，主承托臂下方的三角加强结构将挂放载荷均匀分散到整个夹持基座上，避免局部应力集中导致构件断裂，相比初代同类型结构，该版本优化了加强筋的排布角度，提升了侧向抗扭能力，挂放较重的冬季外套时也不会出现构件侧翻变形的问题。外形尺寸方面，构件整体纵深控制在不影响门板正常开合的范围内，挂放衣物后不会与门后的墙面、柜体产生干涉，承托臂的上扬角度经过反复校核，挂放衣物时衣物自然垂落不会贴在门板表面，能减少面料与门板的摩擦，同时避免潮湿衣物闷在门板表面产生异味。构件的所有棱边都做了圆角倒钝处理，安装和使用过程中不会划伤手部或者勾坏衣物面料，夹持端的接触平面可根据使用需求粘贴防滑胶垫，进一步提升固定稳定性，避免挂放衣物时构件出现滑移。
