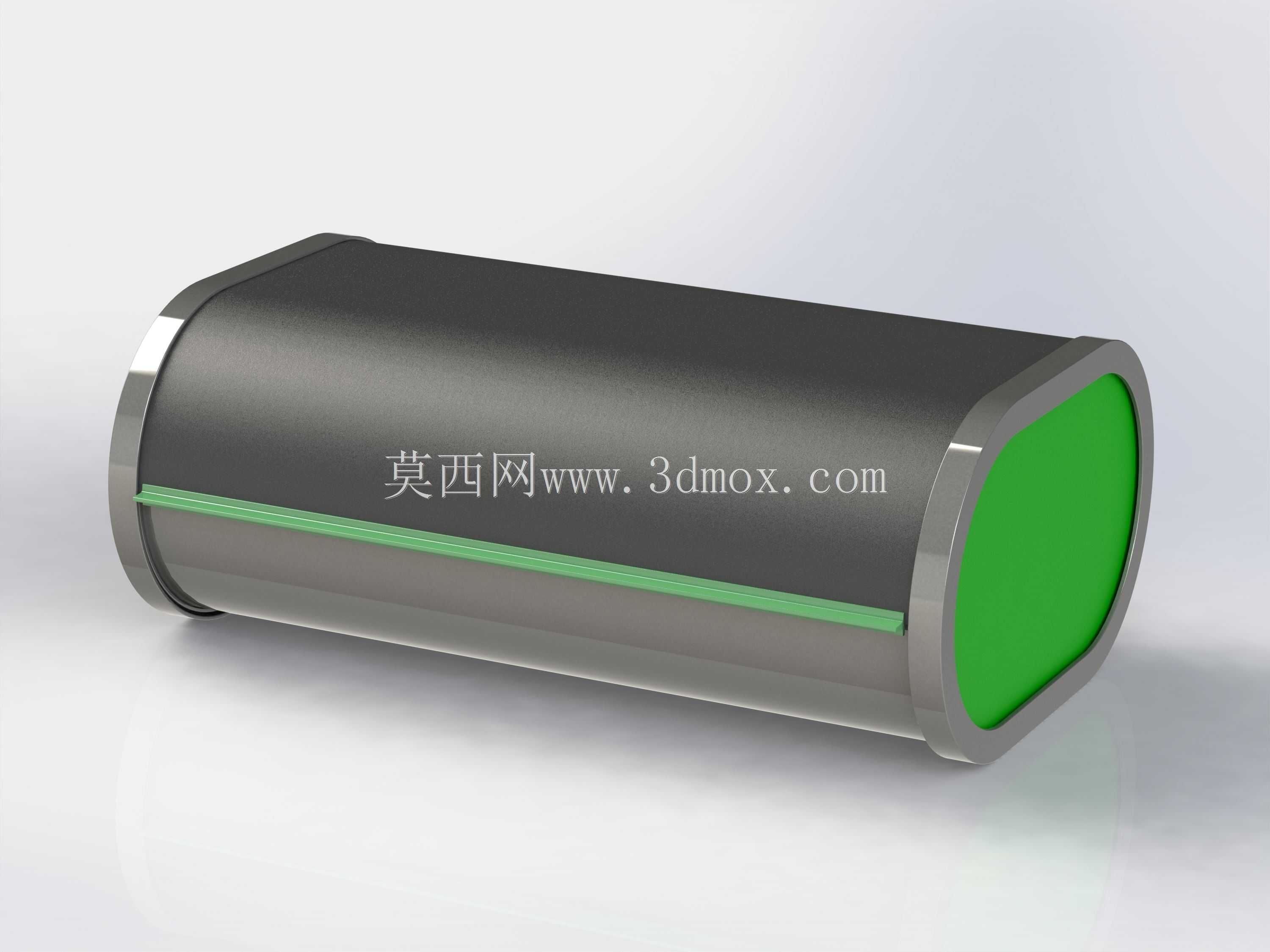

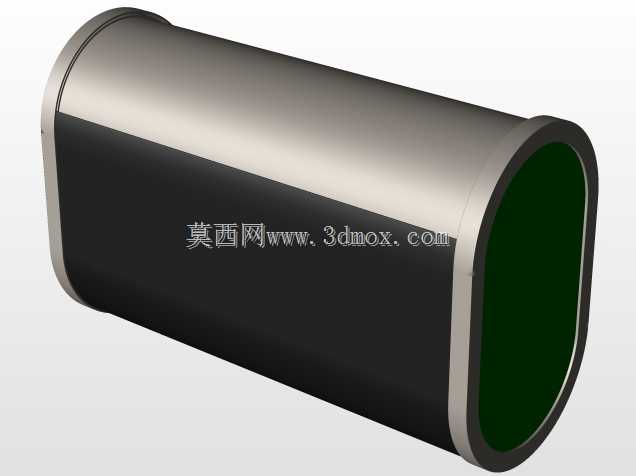

卧式圆角长条密封储物壳体结构设计

这类卧式圆角长条密封储物壳体，常应用在户外便携装备、小型工业设备内置储物单元、车载侧边收纳组件等场景中，核心作用是为内置的小型零部件、应急耗材、电子功能模块提供封闭的防护空间，避免外界水汽、粉尘进入容腔内部，同时兼顾安装后的视觉协调性，不会因棱角结构在装配或使用过程中剐蹭周边部件或是操作人员。从结构设计逻辑来看，整体采用长条形卧式布局，主体容腔做等截面拉伸处理，两端采用圆角封板结构，区别于常规直角方壳的设计，圆角过渡一方面可以降低壳体边角的应力集中系数，在壳体受到侧向挤压或是跌落冲击时，应力能够沿着圆弧面均匀分散，不会在直角接缝处出现应力开裂的问题；另一方面圆角端面在装配密封胶条时，胶条的弯折弧度更平缓，不会出现直角位置胶条褶皱、压缩量不均导致的密封失效问题。壳体侧壁设置的一圈环形凸筋，并非单纯的装饰结构，凸筋位置刚好对应壳体上下两部分的扣合接缝，既可以作为装配时的对位基准，让上下壳体扣合时能够快速对齐定位，减少装配对位的调整时间，同时凸筋向外突出的结构，可以让接缝位置的缝隙被凸筋遮挡，避免液体顺着接缝直接渗入容腔内部，相当于在密封结构外增加了一道挡水结构。两端的封板采用嵌入式装配结构，封板边缘做台阶止口设计，与主体容腔的内壁配合时，止口面可以填充密封硅胶垫，装配后通过周圈的卡扣或是隐藏式螺丝完成固定，既保证连接强度，也不会让固定件外露破坏整体外观。从安装边界来看，这类壳体的卧式布局可以充分利用设备内部的狭长闲置空间，不需要占用大体积的方正安装区域，壳体底部可以根据安装场景设置隐藏式安装卡槽，直接卡接在设备的型材导轨上，不需要额外做复杂的固定支架；壳体整体外径控制在适配常规狭长安装位的尺寸，两端圆角半径与壳体直径的比例经过优化，既保证容腔内部的有效储物空间最大化，也不会因为圆角过大压缩内部可用容积。容腔内部做光滑无凸起处理，方便存放的物件顺畅取放，同时内壁做微磨砂处理，减少存放物件与内壁的摩擦异响，在移动场景下使用时不会因为内部物件晃动产生明显的噪音。壳体的端盖采用快拆式结构设计，不需要借助专用工具就可以打开端盖取放内部物件，端盖与主体的连接位置设置有限位结构，打开端盖时不会直接脱落，避免在高空或是狭窄空间操作时端盖掉落遗失。
