GEWISS品牌GW76-265电气防护外壳结构

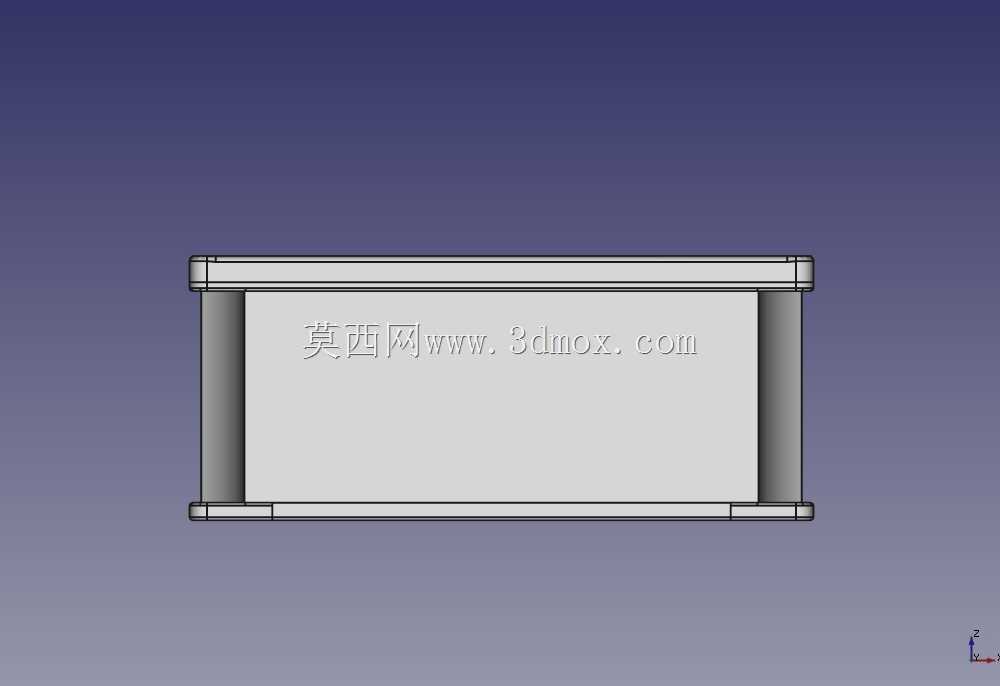

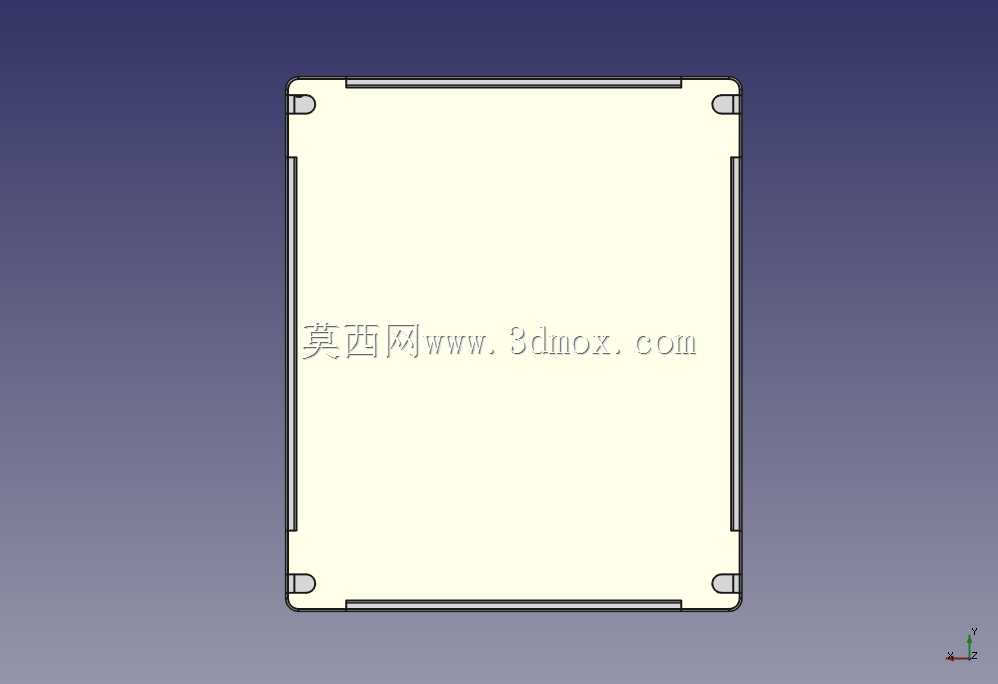

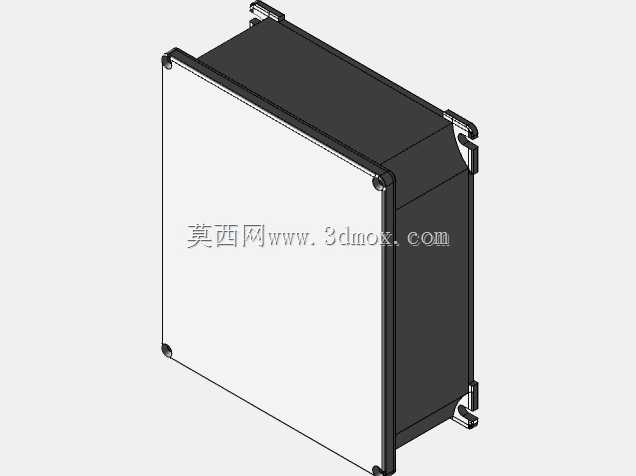

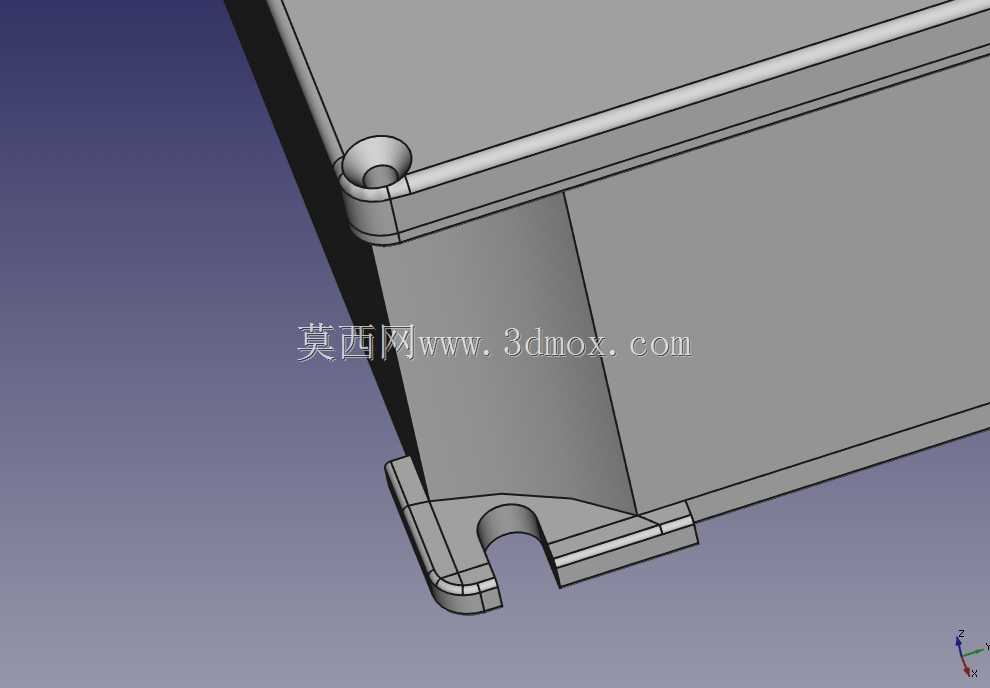

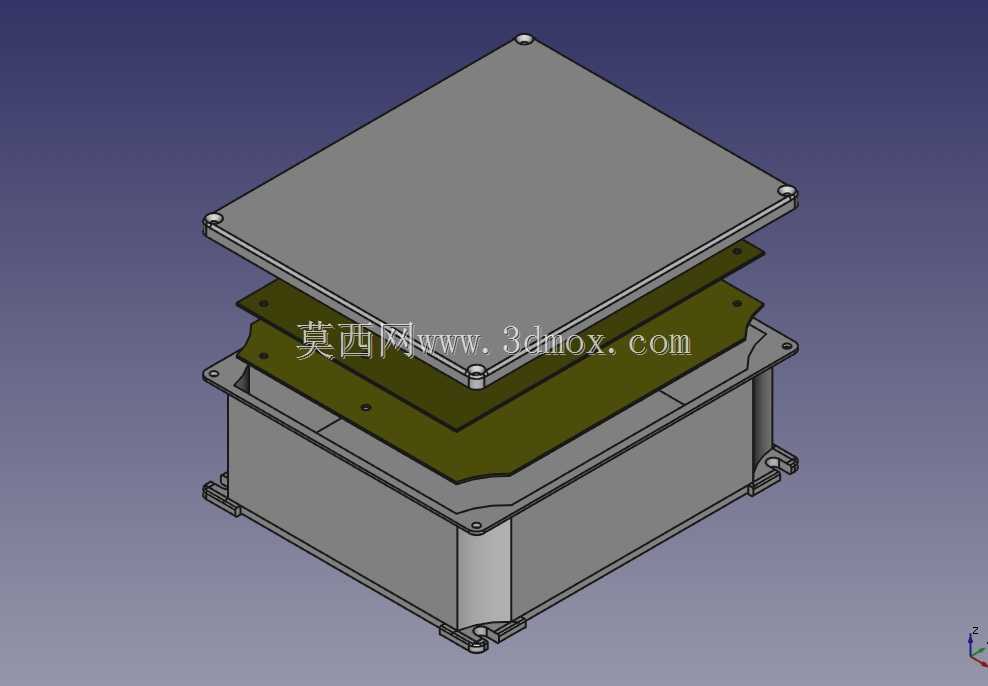

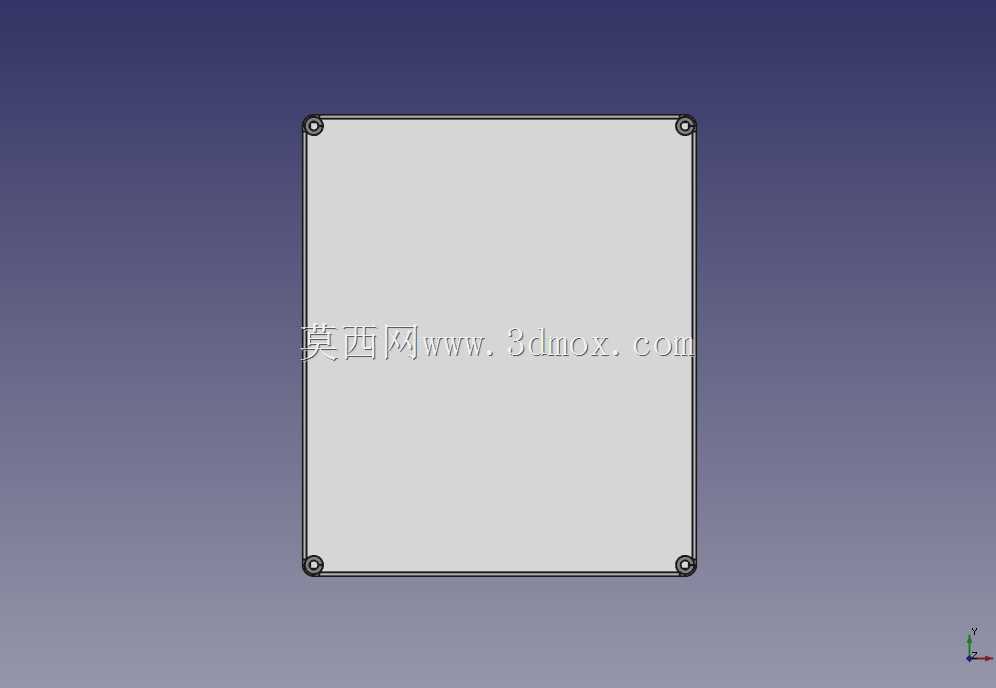

这款电气防护壳体主要面向工业电控、户外终端设备的内置元件防护场景，可在车间控制柜、户外信号采集节点、小型工控终端等场景中承担元件承载与外部防护作用，适配需要将PCB控制板封闭安装的各类低压电控需求，能避免粉尘、溅水、外力磕碰对内部电路板及接线端子造成损伤。壳体采用分层堆叠式结构设计，底部为带安装支脚的盒体基座，基座侧壁做了加强筋过渡处理，既提升整体抗形变能力，也能在注塑成型时减少壁厚不均导致的缩痕问题；中间层为PCB安装承托板，板上预留了对应标准矩形PCB的安装孔位，可直接适配指定尺寸的矩形电路板，无需额外做安装位改制；上层为密封盖板，盖板与盒体之间通过周圈均匀分布的紧固件实现压合固定，配合接缝处的密封结构可达到常规工业场景要求的防护等级。设计阶段优先考虑了安装边界的适配性，底部支脚预留的安装孔位可直接适配常规机柜安装梁、墙面固定支架的孔距标准，安装时无需额外打孔改制；壳体内部的净空尺寸经过精准核算，除了容纳指定厚度的PCB板之外，还预留了接线端子、小型接插件的走线空间，避免装配时出现线缆挤压、元件干涉的问题。分层结构的设计也兼顾了后期运维的便利性，检修时只需拆开上层盖板即可操作内部电路板，无需将整个壳体从安装位拆除，能大幅降低现场运维的工作量。壳体的边角均做了圆角过渡处理，既避免装配过程中锐边划伤操作人员，也能减少应力集中点，提升壳体在受外力冲击时的结构强度。承托板与盒体基座之间采用定位止口配合，装配时可快速对位，无需反复调整位置就能保证各层孔位对齐，提升批量装配的效率。这款壳体同时兼容莫仕8000.6265.0 S-8000系列的相关配套元件，在选型时可直接匹配对应系列的接插件、固定件，减少额外的适配设计工作，适合用于各类中小型电控装置的外壳选型参考，也可作为同类防护壳体设计的结构参照。
