带提手方形大容量塑料储液壶结构设计

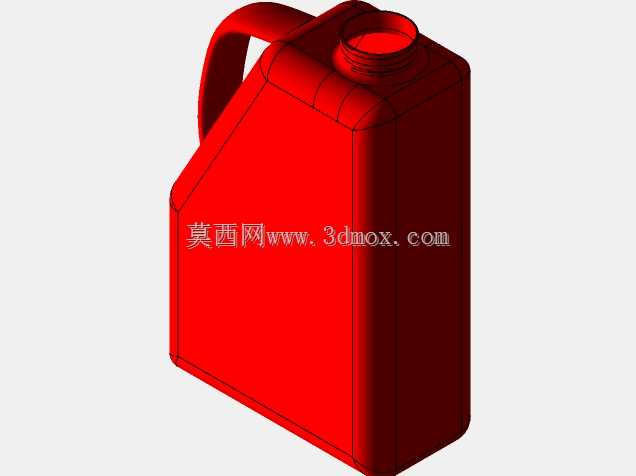

这款带一体式提手的方形塑料储液容器，在民用与工业流体分装场景中应用十分广泛，小到家用餐饮调料、车用玻璃水的盛装，大到工业车间切削液、农用稀释药剂的中转分装，都能见到这类结构的身影。从结构设计角度看，整体采用近似直立方的主体轮廓，相比同容量的圆形瓶体，方形结构在仓储堆码、货架陈列时的空间利用率能提升30%以上，相邻容器可实现无间隙贴合摆放，大幅降低运输与存储环节的空间浪费。容器顶部设置的一体式弧形提手，在建模阶段就做了人机工程弧度优化，提手内侧的圆弧半径匹配成年人四指弯曲的自然形态，满液状态下提握时的压强分布更均匀，不会出现勒手的问题，同时提手与主体的连接位置做了渐变加厚过渡，避免注塑成型后出现应力集中，长期承重使用也不会出现连接根部开裂的问题。瓶口采用标准外螺纹结构，可匹配通用规格的螺旋密封盖，螺纹段的长度与牙距经过反复校核，既能保证旋合后的密封性能，防止液体倾倒、晃动时出现渗漏，也能控制旋合行程，日常开合操作不需要旋转过多圈数，使用便捷性更好。瓶身的棱边位置全部做了小圆角过渡处理，一方面是避免尖锐边角在使用过程中划伤操作人员，另一方面圆角结构能提升注塑充模阶段的熔料流动顺畅度，减少成型后边角缺料、内应力过大的问题，同时在容器跌落时，圆角结构能分散冲击能量，降低瓶身开裂的概率。从安装与适配边界来看，瓶身的主体截面尺寸适配常规的周转箱格位，可直接放入标准物流周转箱内进行批量转运，瓶口的外径尺寸也匹配市面上常见的手动、自动灌装设备出料口，不需要额外定制转接工装就能直接接入自动化灌装生产线。瓶身侧面预留了平整的贴标区域，该区域的平面度在建模时做了严格控制，贴附产品标签时不会出现翘边、气泡的问题，满足不同行业的产品标识需求。整体壁厚采用均匀化设计，主体壁厚保持一致，仅在提手连接、瓶口螺纹、底部承重位置做局部加厚，既可以控制原材料用量、降低单件生产成本，也能避免因壁厚不均导致的注塑缩痕、成型变形问题，保证批量生产时的成品合格率。底部设计有浅凹槽式的防滑支撑结构，放置在光滑台面时不会轻易滑动，同时凹槽结构也能在堆码时与下层容器的瓶口形成定位配合，多层堆码时的稳定性更好，不会出现滑落倾倒的情况。
