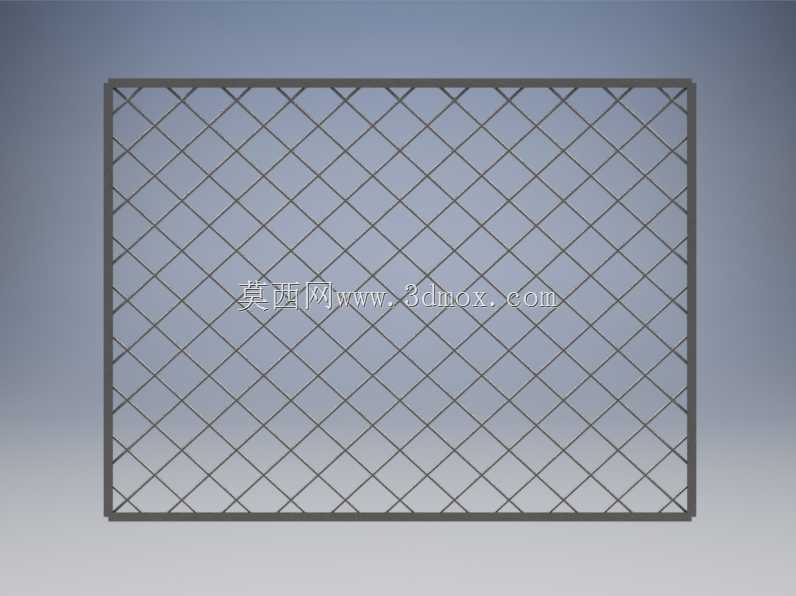

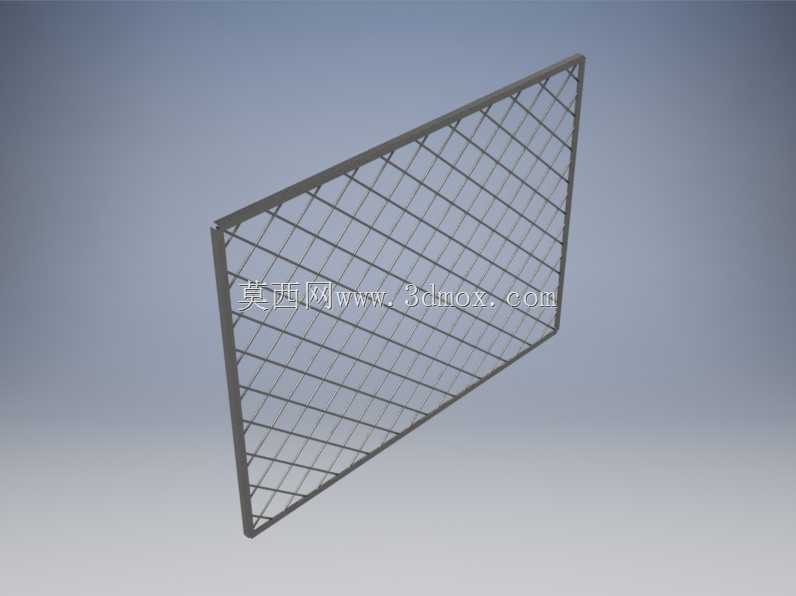

菱形网格斜置防护窗格栅结构设计

日常做建筑配套金属构件设计时，这类菱形网格窗格栅是民用建筑、工业辅房区域很常用的防护构件，不同于普通平直方格防护网，斜置排布的菱形网格在实际应用里有不少场景适配优势。先从实际安装场景说，这类格栅常装在低层建筑外窗、厂区设备间通风窗、临边通风洞口位置，核心作用是在不遮挡通风采光的前提下，起到防外物闯入、防人员意外跌落的防护作用，相比整板封闭的防护结构，通透率能提升四成以上，不会影响窗体周边的空气流通效率，也不会过多遮挡室内向外的观察视线。设计这类构件的时候，首先要考虑安装边界的适配性，常规外窗安装时，格栅外框要比窗洞实际尺寸单边预留15到20毫米的安装打胶、膨胀螺栓固定余量，框体型材选用薄壁矩形钢管，壁厚根据防护等级要求选1.2到2.0毫米区间，既保证整体结构刚度，又不会过重增加窗体挂载负荷。网格部分的斜置排布不是单纯为了外观，菱形交叉的筋条在受力时能把局部冲击载荷分散到整个框体上，比同线径的方格网抗侧向冲击能力高近三成，比如遇到外力撞击、极端天气下杂物冲击时，不容易出现单根筋条断裂脱开的情况。筋条之间的菱形网孔尺寸要控制在合适范围，既要避免过大的孔隙导致防护失效，也要防止过小孔隙影响通风，常规民用场景下网孔对角线尺寸控制在80到120毫米区间，既能满足安全防护要求，也能减少积灰挂附，日常清洁维护更方便。实际建模过程中，要注意筋条和外框的连接位置处理，所有交叉筋条的端点都要和框体内侧完全贴合焊接，不能出现虚接、缝隙，避免长期使用后出现筋条松动晃动；斜置角度一般选45度排布，这个角度下网格的视觉规整度最好，同时下料时筋条的长度一致性高，能减少下料时的材料损耗，批量加工时能有效控制生产成本。另外还要考虑安装后的维护空间，格栅和窗扇之间要预留至少50毫米的间隙，方便后期窗扇开合、玻璃清洁作业，不会因为格栅贴得太近导致窗扇无法完全打开，也能避免刮风时窗扇晃动磕碰格栅产生异响。这类结构在做受力校核时，重点要校核框体中部的挠度，在常规人员推力载荷下，框体中部变形量不能超过跨度的两百分之一，防止出现框体变形后网孔错位、连接点开裂的问题，筋条和外框的焊接位置要做圆角过渡处理，避免应力集中导致长期使用后焊缝开裂。
