带伺服块的推力矢量遥控航模飞机设计

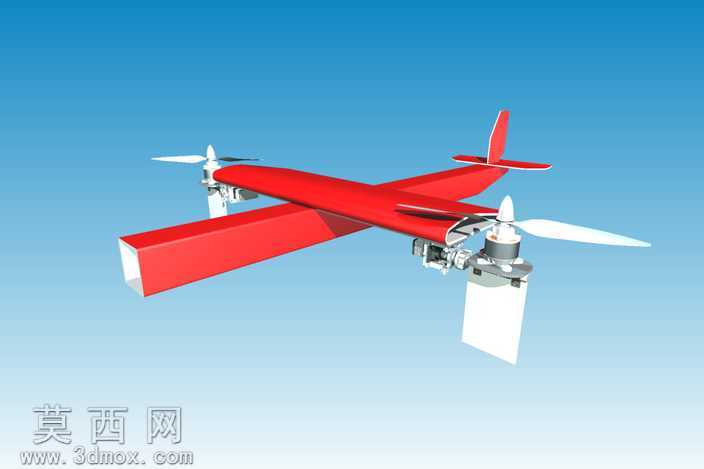

本作品为采用推力矢量技术的遥控航模飞机三维设计，建模过程中依托三维设计软件完成全机结构的搭建，首先确定双发尾推式的总体布局，机身主体采用规整的长方体承力结构设计，既简化了建模流程中的基准定位逻辑，也为后续实体加工预留了充足的内部设备安装空间，可容纳飞控板、电池、信号接收机等航模必备电子元件。机翼采用上单翼布局设计，翼型选用适合低速飞行的平凸翼型，建模时通过曲面放样命令生成顺滑的翼面曲面，保证翼面的气动连续性，尾翼部分包含垂直尾翼与水平尾翼，通过拉伸与倒角命令完成结构细化，保证尾翼与机身的连接强度。动力系统部分为两个前置拉进式螺旋桨动力单元，搭配适配的无刷电机模型，每个动力单元都集成了ServoCity伺服块结构，建模时精准还原伺服块的安装位、转动轴结构与连杆连接点位，通过装配约束模拟伺服块带动动力单元偏转的活动范围，实现推力矢量的功能逻辑，即通过伺服块调整动力单元的倾转角度，改变螺旋桨拉力的方向，以此补充常规舵面的操控力矩，提升航模的机动性能，甚至可实现短距起降、过失速机动等特殊飞行动作。渲染阶段采用渐变蓝天作为背景环境，机身主体赋予高饱和度的红色哑光漆面材质，螺旋桨选用白色半透明的尼龙材质模拟真实航模螺旋桨的质感，金属结构件如电机座、伺服块外壳赋予银灰色金属材质，添加适当的环境反射效果提升真实感，同时通过光影调整突出双动力单元与推力矢量偏转结构的设计重点。设计过程中额外预留了可选配件的安装接口，相关附加部件可根据实际装机需求选择是否装配，完整的模型结构包含硬件伺服块的所有配合特征，可直接用于后续的3D打印加工验证、飞行动力学仿真测试，为航模爱好者制作同类型推力矢量航模提供完整的三维结构参考，也可作为航模推力矢量技术教学的可视化演示模型，帮助理解推力矢量的工作原理与结构实现方式。
