参数化飞机机翼结构三维设计作品

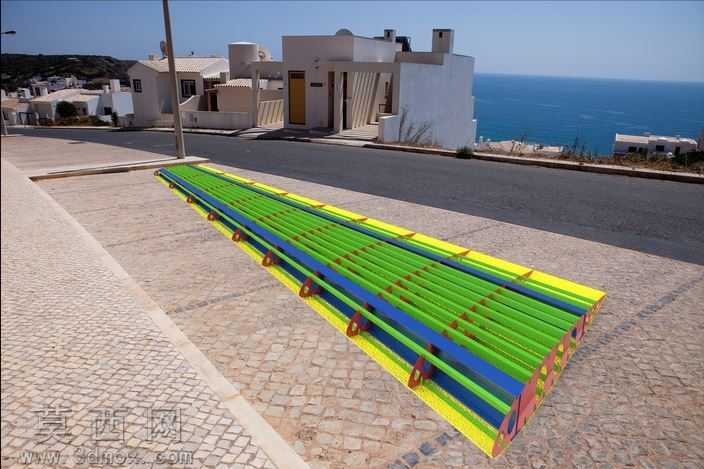

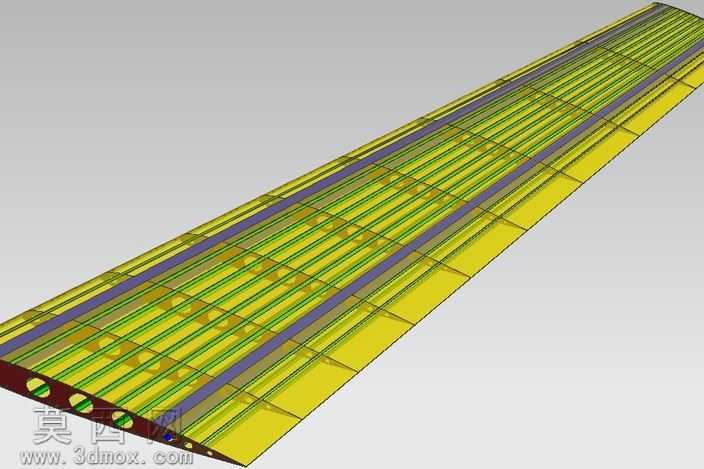

本作品为参数化设计的飞机机翼三维结构模型，建模过程依托三维参数化建模逻辑搭建，全程遵循航空机翼结构设计的规范逻辑，将机翼的核心受力构件、外形构件做了完整的参数化关联，实现了参数调整驱动结构位置、尺寸同步变化的设计效果。模型构建阶段首先完成机翼整体气动外形的曲面搭建，通过多截面曲面拟合机翼的展向翼型变化，保证机翼展弦比、后掠角、翼型厚度分布符合常规低速飞机机翼的气动外形特征，曲面构建完成后做了连续性检查，确保翼面曲面无破面、曲率过渡顺滑，为后续内部结构的装配提供精准的外形基准。内部结构设计上，模型完整还原了机翼的典型受力体系：沿机翼展向布置的主翼梁、辅助翼梁作为核心纵向受力构件，梁的截面尺寸、安装位置均设置了可编辑参数；沿机翼弦向等距布置的翼肋作为横向支撑构件，翼肋的轮廓完全贴合翼面内形，与翼梁、蒙皮的连接位置做了贴合处理，保证结构装配的干涉量为零；机翼外表面的蒙皮结构按照分区设计逻辑，划分了前缘蒙皮、中段蒙皮、后缘蒙皮三个区域，不同区域的蒙皮厚度参数可独立调整，同时在蒙皮与翼肋的连接位置预留了紧固件安装的点位特征，还原真实机翼的装配逻辑。模型还对机翼前缘的防冰管路预留通道、后缘的操纵面安装接口做了特征预留，所有结构特征均与主控参数做了关联绑定，当调整机翼展长、弦长、后掠角等核心外形参数时，内部的翼梁、翼肋、蒙皮结构会自动同步更新位置与尺寸，无需重复建模，大幅提升设计迭代效率。材质渲染阶段，模型为不同结构构件分配了差异化的材质属性：翼梁、翼肋等金属承力构件采用航空铝合金材质，调整了金属粗糙度、反射率参数还原航空铝材的哑光金属质感；蒙皮结构采用航空专用蒙皮铝合金材质，添加了轻微的涂层质感区分内部结构；不同功能的管路、预留接口采用差异化的色彩标识，方便快速识别构件功能。渲染视角选择机翼斜向等轴测视角，可同时观察机翼的整体外形、内部纵横交错的结构布局，清晰展示参数化设计下机翼结构的规整性与关联性，整个模型结构完整、参数逻辑清晰，可用于航空结构原理演示、参数化设计教学、机翼结构方案快速迭代等场景，充分体现了参数化建模在航空部件设计中的效率优势与结构表达优势。
