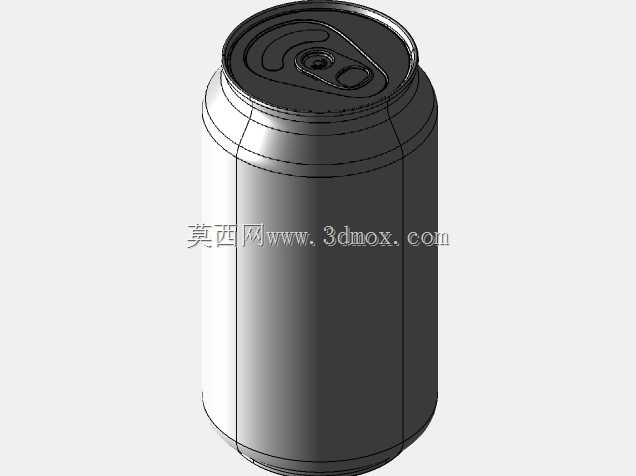

标准易拉罐罐体结构三维数模设计

日常快消饮品流通环节中，易拉罐是应用范围极广的金属密封包装载体，其结构设计直接关联内容物的密封保质期、运输堆叠抗损能力、终端消费者的开罐使用体验，在碳酸饮料、气泡饮品、功能性饮品的灌装生产线上，罐体结构的一致性是高速灌装工序稳定运行的核心前提。这款罐体的三维建模过程，首先从实际量产的易拉罐实物测绘基准入手，先确定罐体整体的柱面轮廓，罐身采用带微弧过渡的直壁结构，避免纯直壁在堆叠受压时出现应力集中失稳的问题，罐身下部做向内收的圆弧过渡衔接罐底，罐底采用内凹的球面加强结构，这一设计一方面可以平衡罐内碳酸饮品释放的二氧化碳内压，避免运输过程中环境温度升高导致内压增大出现鼓底变形，另一方面内凹结构可以让罐体在灌装线输送轨道上具备更好的定位稳定性，减少高速输送过程中的卡罐、倒罐概率。罐身上部的缩颈结构是建模的重点细节，缩颈段采用多段渐变圆弧过渡，而非生硬的直角折边，这一结构既可以降低罐口与罐盖配合的装配公差要求，也能在罐体受到轴向冲击时，通过缩颈段的微变形吸收部分冲击能量，避免卷封位置出现开裂漏液的问题。罐顶的卷封结构完全匹配标准易拉罐盖的装配尺寸，卷边的咬合间隙、叠接率对应的结构尺寸都按照量产工艺要求做了还原，能直接用于灌装生产线的配套工装干涉校验。罐盖部分的拉环、铆钉、刻线结构都做了等比例还原，刻线位置的壁厚差对应实际生产中的易撕开启力度，既保证运输存储过程中刻线位置不会因为外力意外开裂，也能让消费者开启时施加合适的力度即可顺利拉开拉环，不会出现拉环断裂、刻线未完全断开的问题。从安装适配边界来看，这款罐体的外径尺寸完全适配现有标准易拉罐灌装线的输送导槽、旋盖头、检测工位的定位尺寸，不需要对现有产线的工装做额外调整即可直接导入做产线仿真，也可以用于包装结构教学中的金属包装成型工艺演示，或是快消品包装设计环节的罐体外观贴图验证，在做堆叠运输仿真时，罐体的轴向承压能力、侧向抗挤压能力的结构特征都能在数模中完整体现，可直接用于物流运输环节的包装堆码受力分析。建模过程中对罐体各段的壁厚做了差异化处理，罐身主体采用均匀薄壁结构，卷封位置、罐底加强筋位置、罐盖刻线位置的壁厚变化都做了对应体现，能直接导入有限元分析软件做内压承载、跌落冲击的仿真计算，不需要额外做结构补全。
