嵌入式小型迷你LED照明灯具结构设计

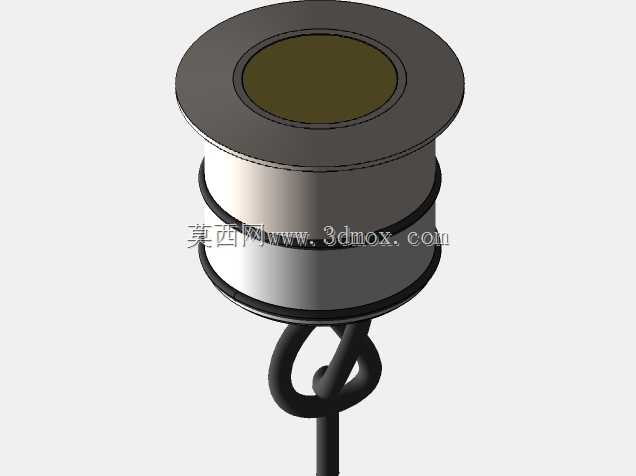

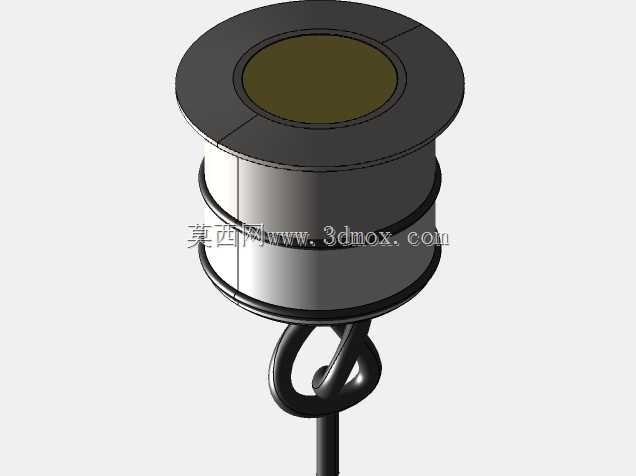

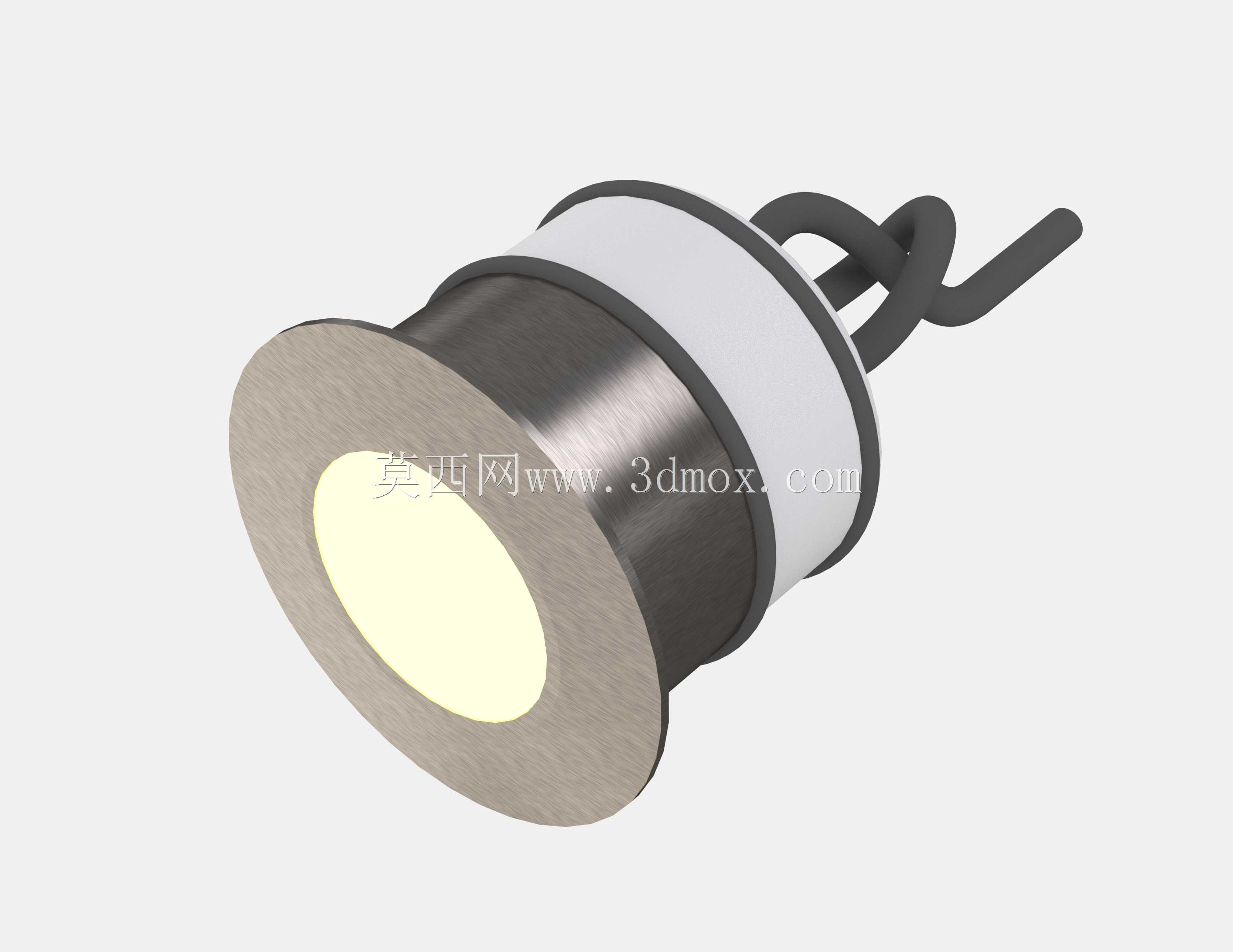

这款嵌入式迷你照明灯具的三维结构，核心面向小空间局部补光场景设计，日常可覆盖室内展柜边角、家具内嵌层板、户外甲板踏步、小型景观造景点位的照明需求，尤其适配开孔尺寸受限、安装深度不足的狭小安装位，解决常规筒灯无法适配窄小空间的安装痛点。从结构设计逻辑来看，整体采用圆柱嵌入+法兰边限位的安装形式，前端金属法兰圈作为出光面的承载结构，同时承担安装时的轴向限位作用，安装时仅需在安装基面开出对应直径的圆孔，将灯体整体推入开孔后，法兰圈贴合基面表面即可完成定位，无需额外加装复杂固定支架，适配木质、金属、塑料、石材等多种材质的安装基面。灯体中段的绝缘隔层采用耐温绝缘材质，将前端金属散热结构与后端接线区域做物理隔离，既避免金属外壳带电的安全隐患，也能阻隔前端光源工作产生的热量向接线端传导，延长后端接线线材的老化周期。尾部引出的柔性供电线材做了防弯折结构处理，出线位置做了圆弧过渡，避免安装过程中线材反复弯折出现线芯断裂的问题，适配不同布线方向的走线需求。出光面采用漫透射匀光结构，光源发出的光线经过匀光层扩散后，不会出现明显的灯珠颗粒感，出光角度控制在窄光束范围，光线集中投射向指定区域，不会产生多余的眩光干扰周边环境。从安装边界尺寸来看，灯体嵌入段的直径与长度做了紧凑化设计，嵌入安装后不会占用基面后方过多的隐藏空间，法兰圈的外径略大于嵌入段直径，能够完全遮盖开孔边缘的加工毛刺，降低安装时的开孔精度要求，即使开孔边缘存在1mm以内的尺寸误差，也能通过法兰圈完成遮盖，不影响最终安装外观。金属外壳部分做了表面拉丝处理，兼顾散热性能与外观质感，既可以快速导出光源工作产生的热量，提升光源长期工作的稳定性，外露的法兰面也能适配不同装修风格的外观需求。在三维建模过程中，各部件的配合公差做了合理预留，绝缘层与金属壳体之间采用过盈配合结构，装配后不会出现松动移位的问题，接线部位预留了足够的接线操作空间，方便现场安装时的线路接驳作业。
