家用台式多功能缝纫设备外观结构

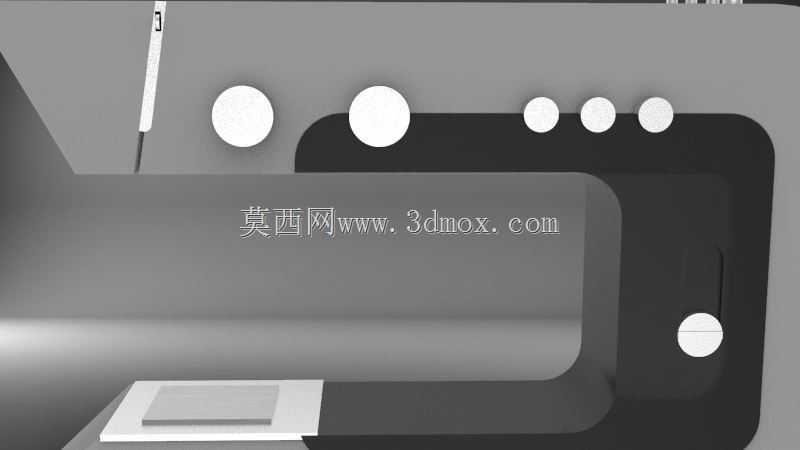

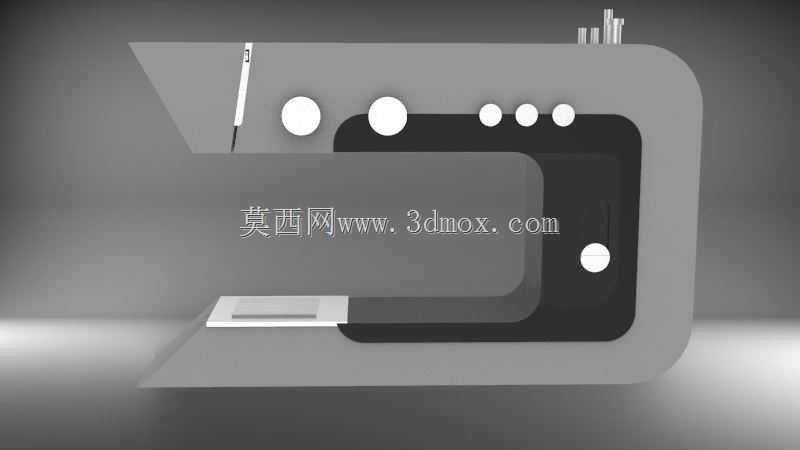

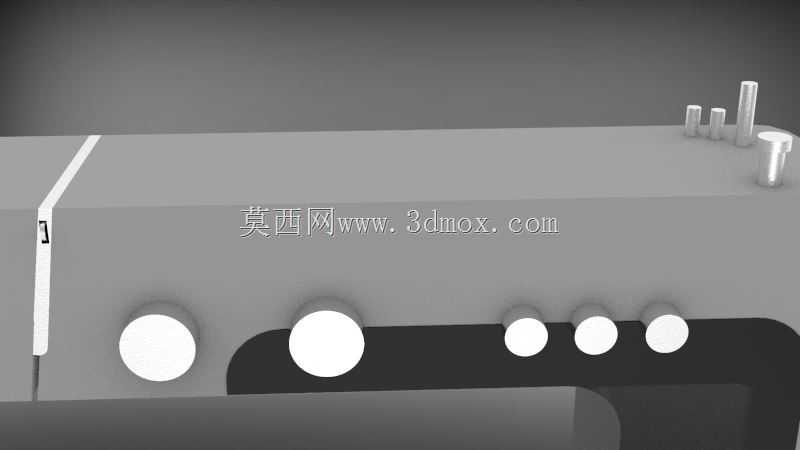

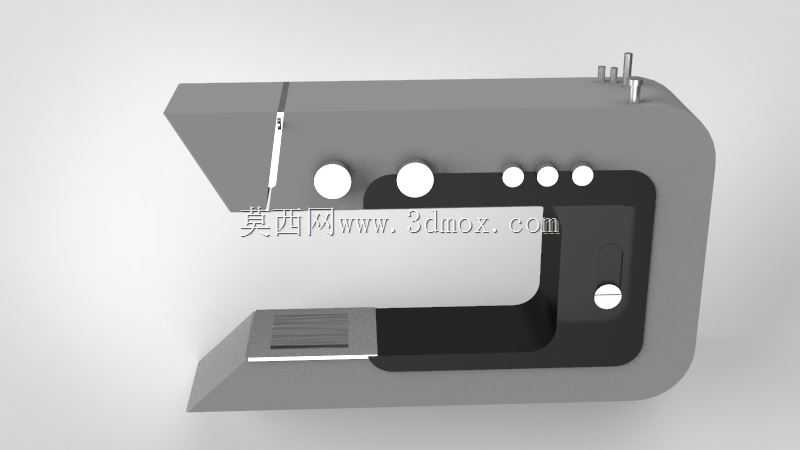

这款缝纫设备的三维结构设计，首先围绕家用及小型服装加工场景的实际使用需求展开，日常可完成棉麻、化纤、薄款皮革等多种面料的直线缝、锁边、钉扣、简易绣花等常规缝制作业，适配家庭衣物修补、小型手工布艺工作室打样、服装改衣店日常作业等多类场景，相比工业级缝纫设备体积更紧凑，放置在普通家用桌面即可完成操作，无需额外预留大型安装空间。从设计思路来看，整体采用一体化流线型外壳结构，将内部的针杆传动机构、送布机构、线迹调节组件全部包裹在壳体内部，既避免日常使用过程中传动部件外露带来的安全隐患，也能减少缝纫过程中浮毛、线头落入传动缝隙造成的机构卡滞问题。操作区域的控制旋钮集中布置在机身上部靠前位置，使用者在坐姿操作时无需大幅抬臂即可完成线迹切换、针距调节、压脚压力调整等操作，符合日常操作的人机工程学要求，机身前部预留的扩展台安装接口，可在加工大面积面料时加装扩展支撑板，避免面料因自重下垂拉扯缝线造成线迹歪斜。设备的核心作业区域围绕机针轴线做布局设计，压脚组件位于机针正下方，送布牙的行程范围控制在压脚覆盖区域内，保证送布过程中面料受力均匀，不会出现偏移错位。机身侧面预留的绕线器位置，与内部的主轴传动做联动设计，更换底线时无需额外拆卸壳体即可完成梭芯绕线操作，日常维护的便捷性更高。从安装边界来看，设备底部的支撑脚采用对称四点布局，放置在水平桌面时的重心落在四个支撑脚围成的区域中心，即使高速缝纫作业时也不会出现明显晃动，机身背部的电源线出线口做了防弯折处理，避免长期使用过程中线缆根部断裂。整体外形的圆角过渡设计，既减少了搬运过程中磕碰造成的外壳损伤，也避免尖锐棱角对使用者造成划伤，机身顶部的提手结构集成在上壳体的加强筋位置，承重能力可满足整机单人搬运的需求，无需额外加装可拆卸提手，进一步简化了整体结构。内部的走线通道做了顺滑的圆弧过渡，减少缝线在走线过程中的阻力，降低断线故障的发生概率，针板位置的可拆卸设计，可在清理送布牙缝隙内的布屑时快速拆卸，无需复杂的工具即可完成日常清洁维护。
