家用低成本OTC自动体外除颤器结构设计

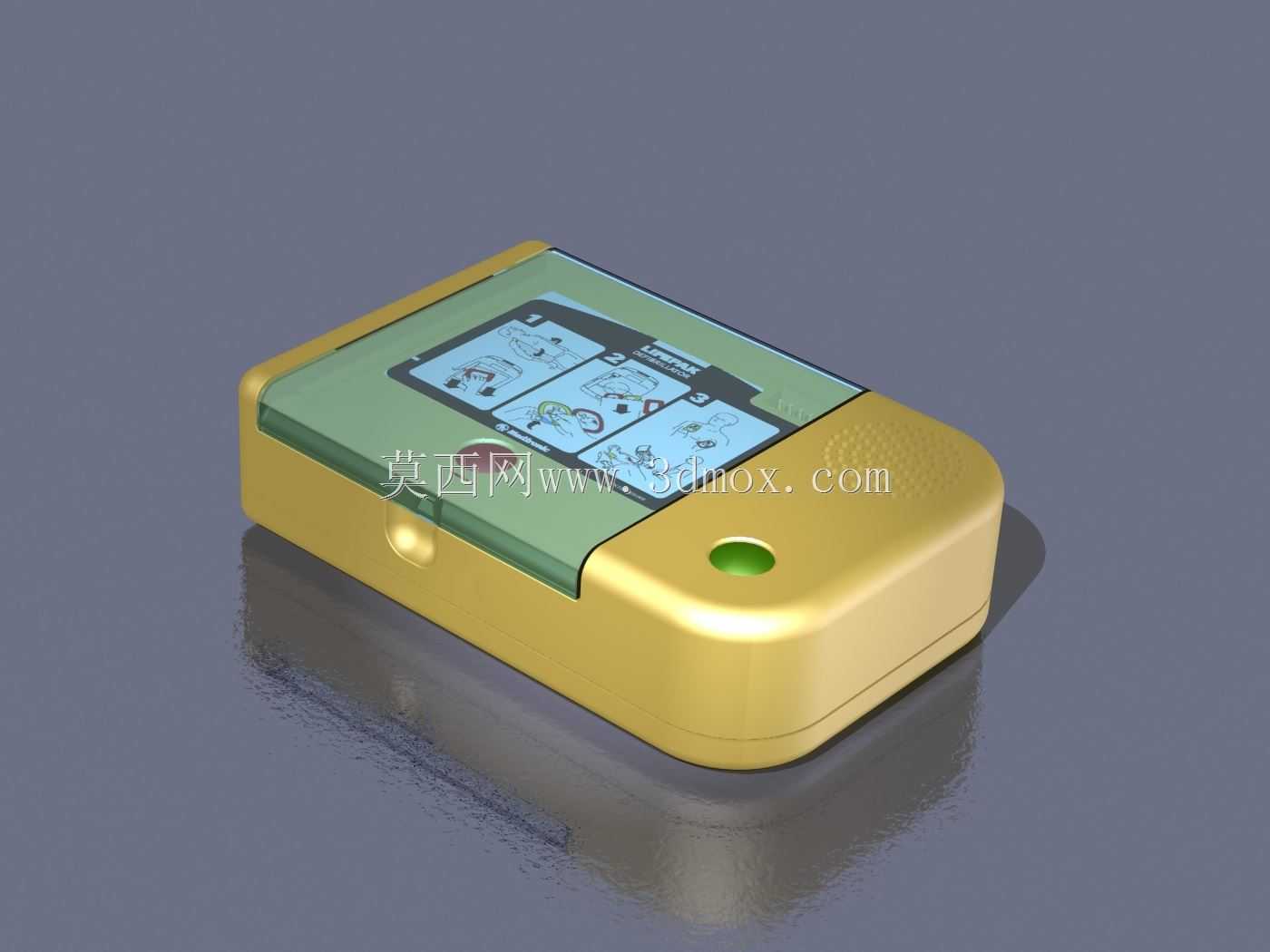

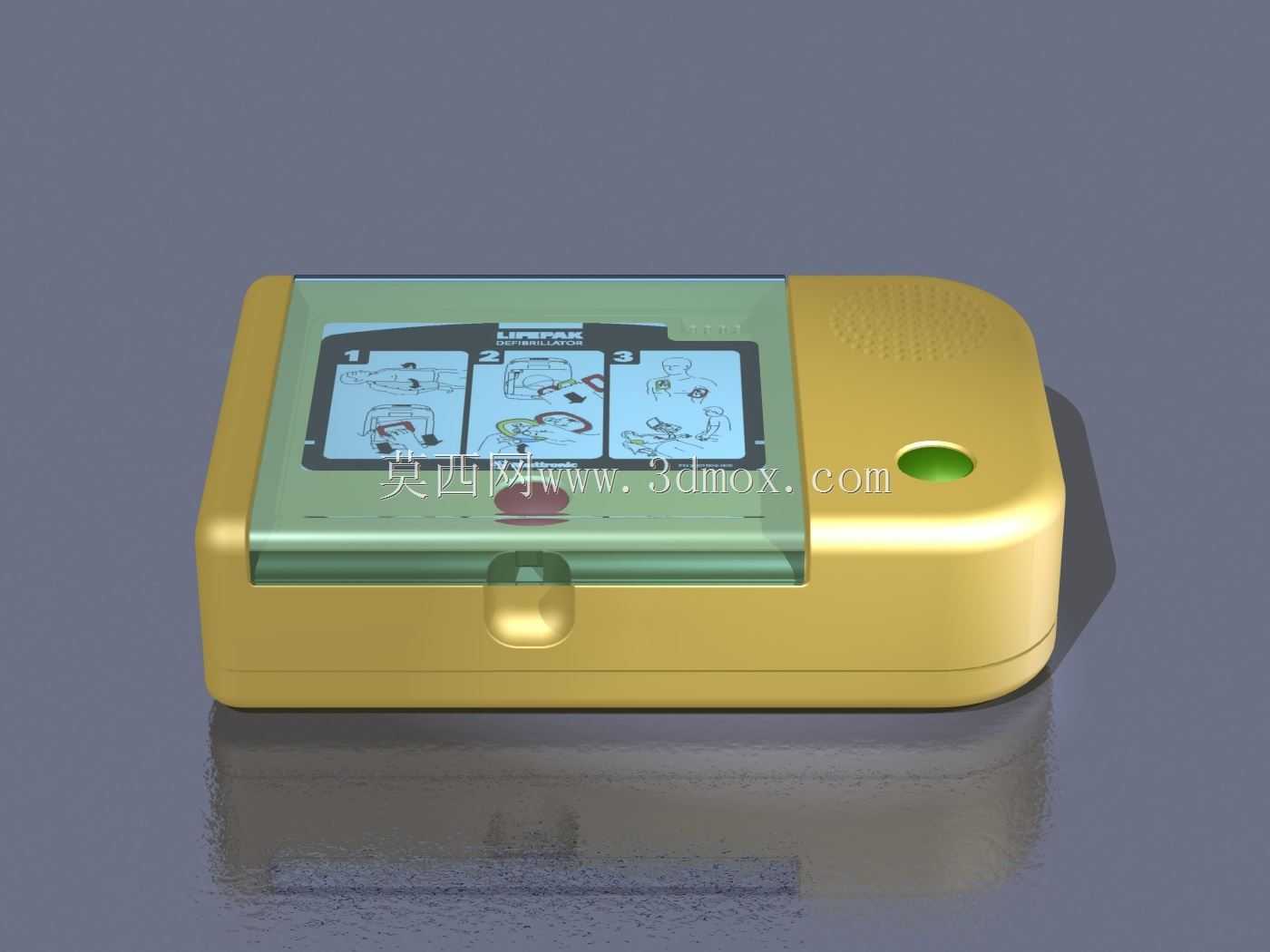

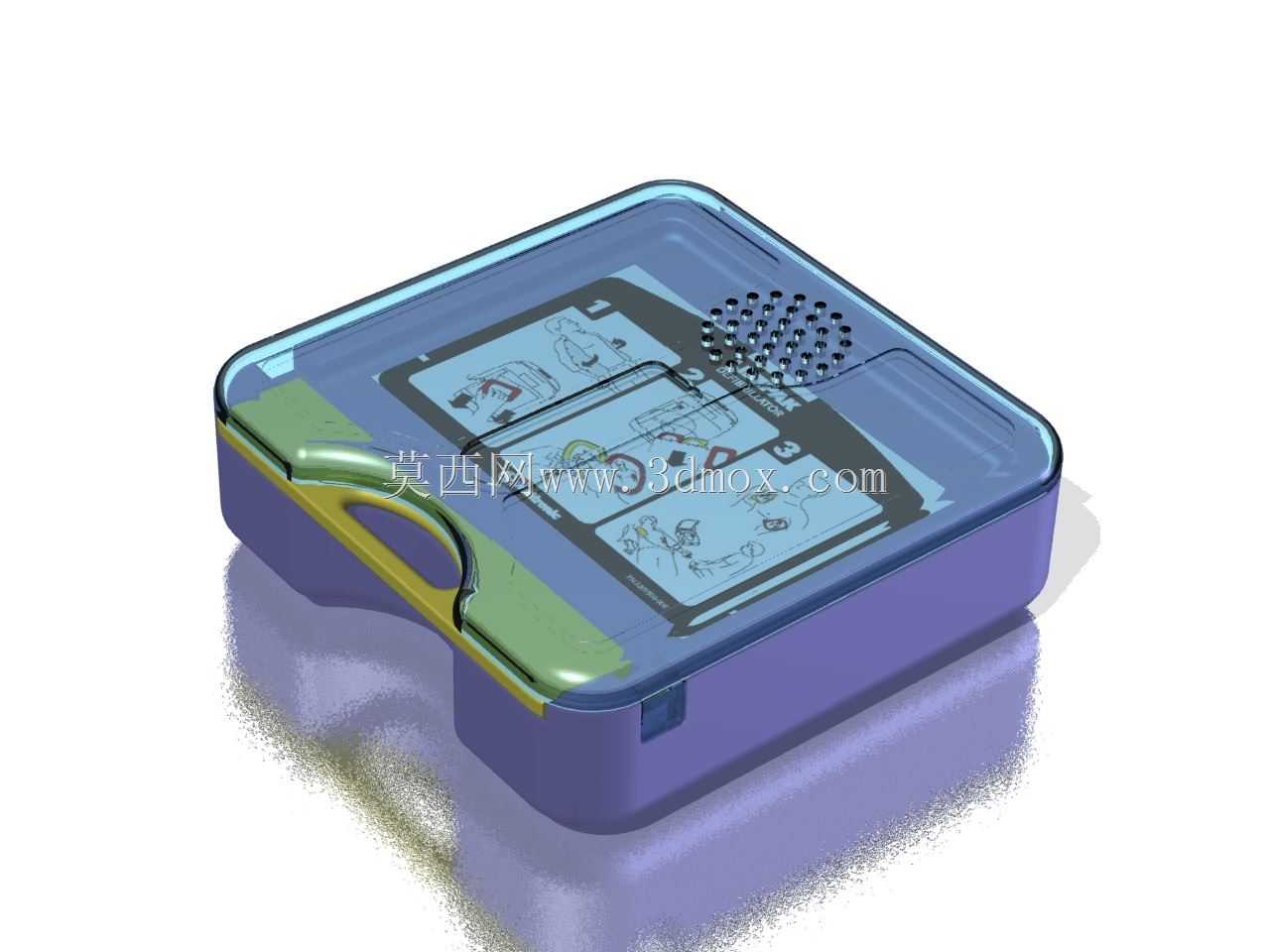

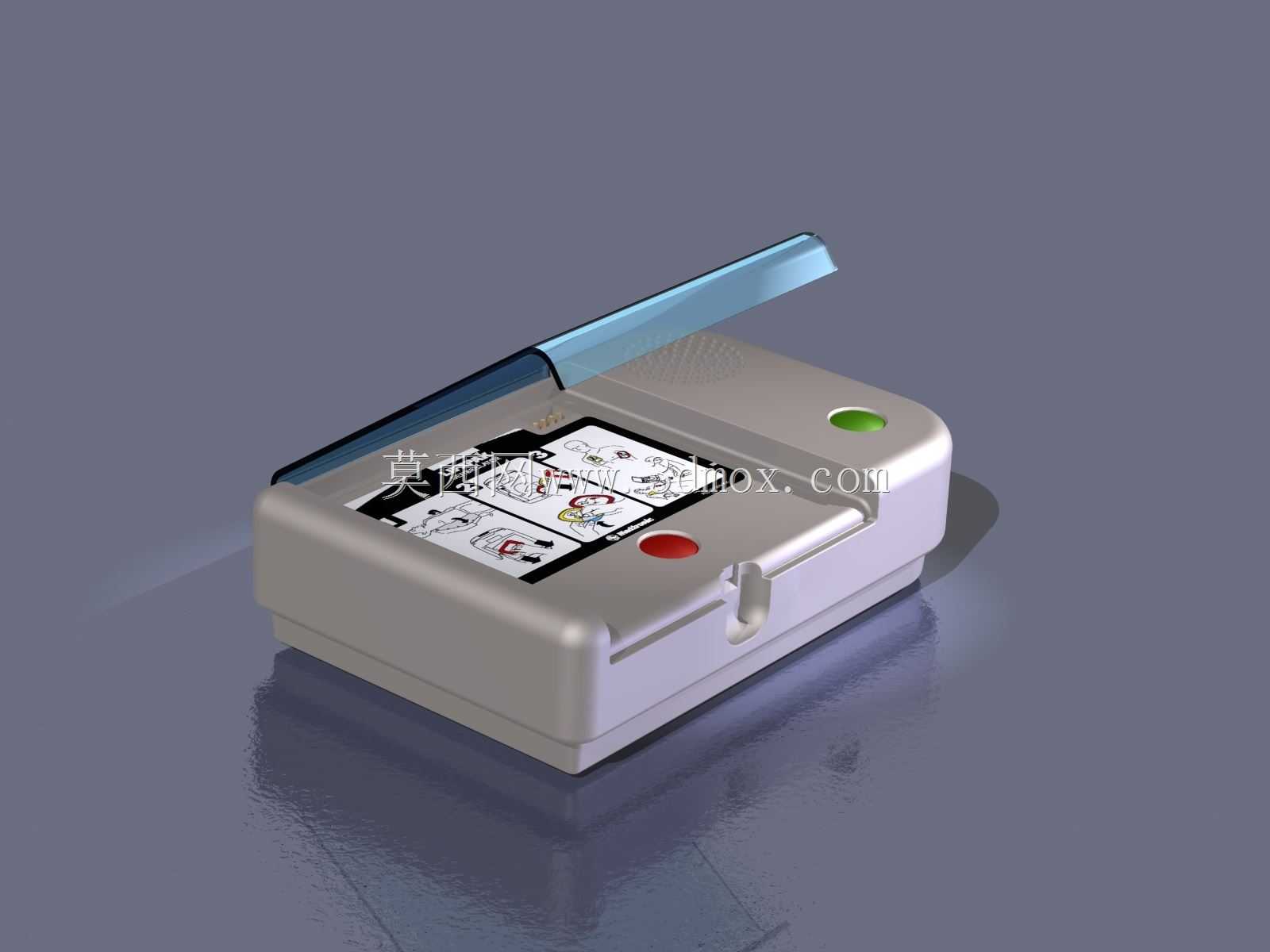

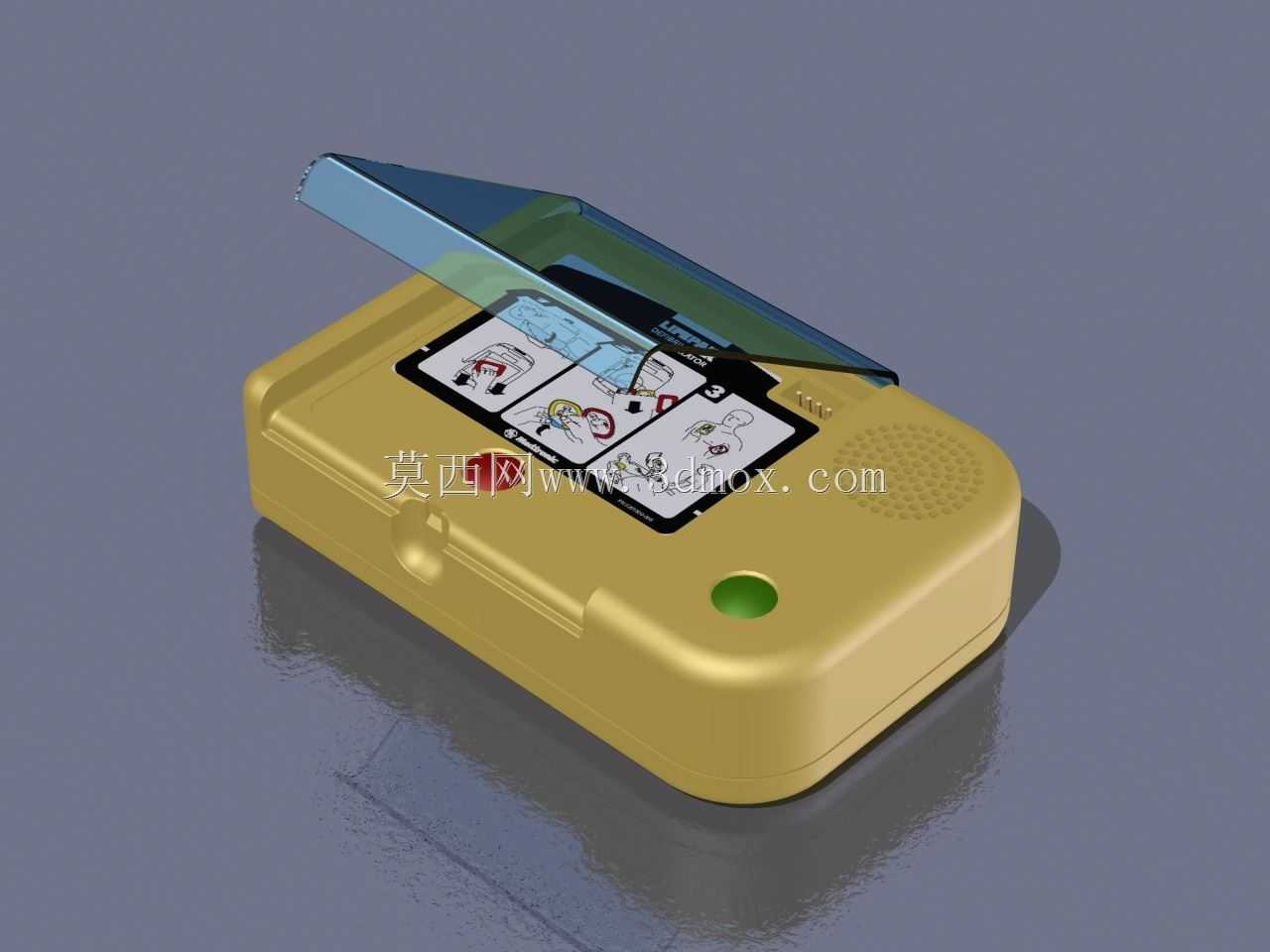

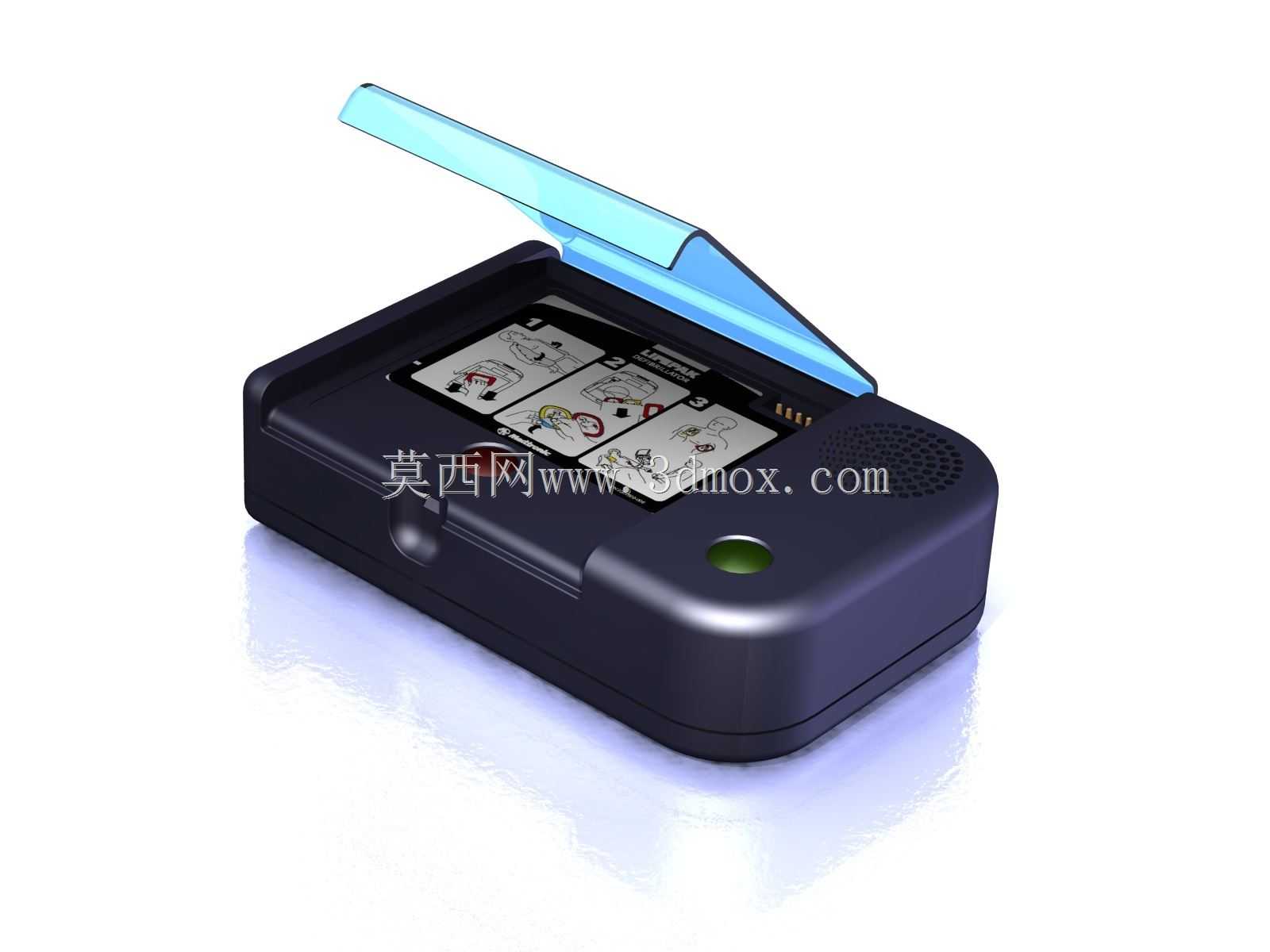

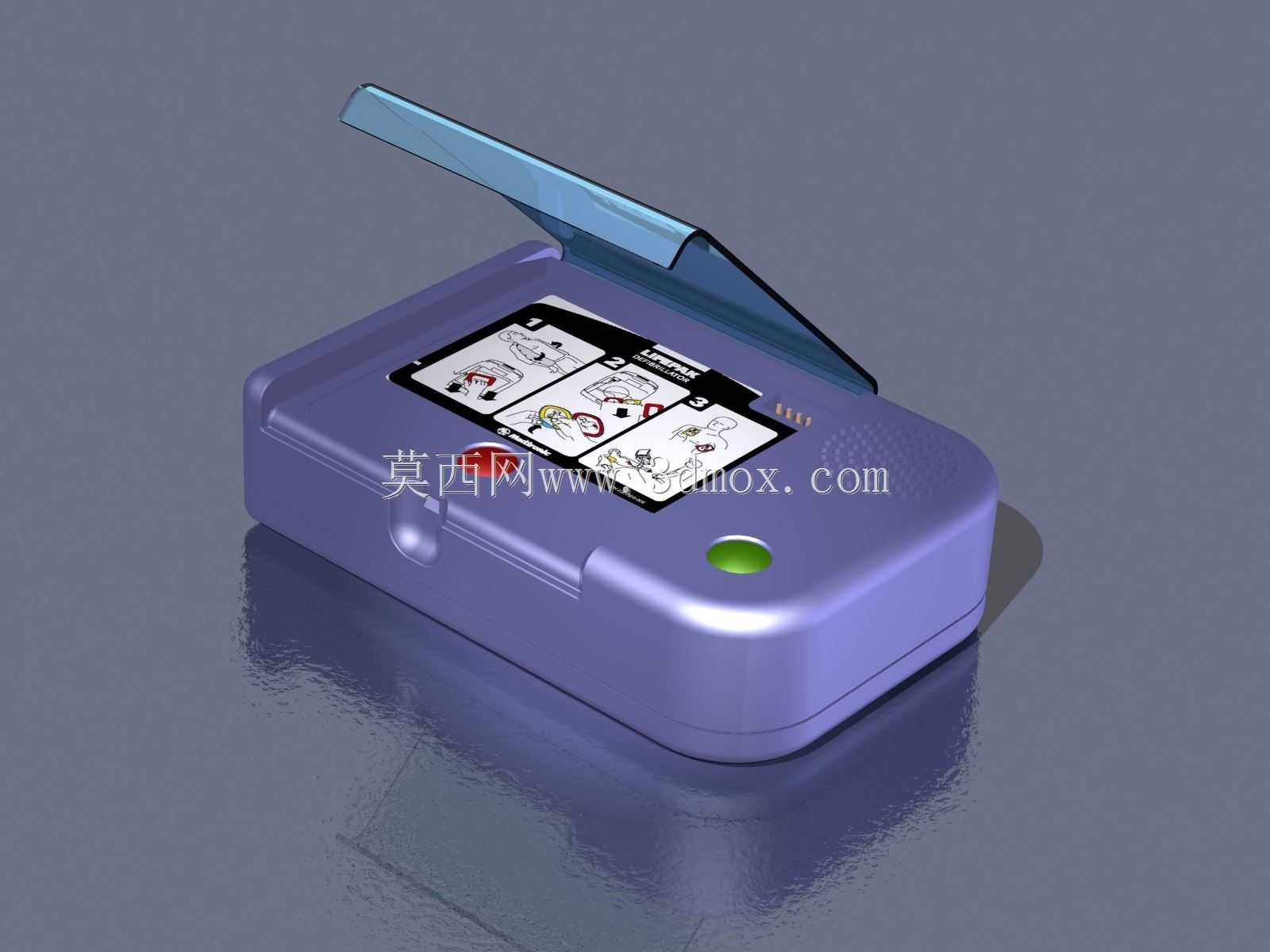

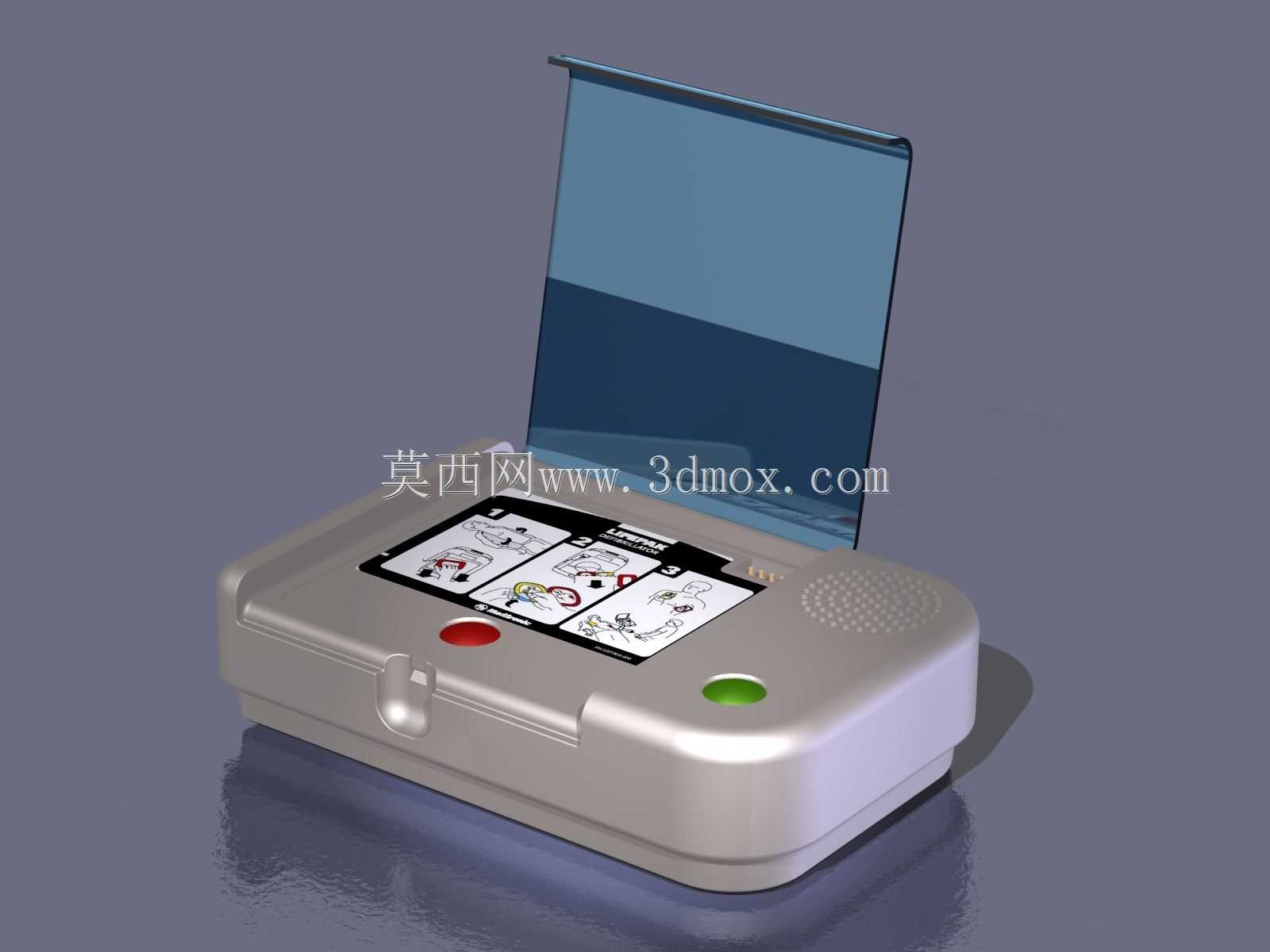

这款面向家庭场景开发的非处方类自动体外除颤设备，核心定位是填补家庭场景下突发心搏骤停的急救响应空白，区别于专业医疗机构配置的除颤设备，其设计全程围绕非专业使用者的操作逻辑展开，没有设置复杂的参数调节模块，所有操作步骤都通过上盖内侧的图示做了分步指引，普通人在紧急状态下无需专业培训也能顺着图示完成电极片粘贴、设备启动、除颤操作的全流程，避免因慌乱出现操作失误。设备整体采用一体化圆角壳体结构，外壳做了防滑纹理处理，握持搬运时不易滑脱，上盖采用半透明翻盖式设计，闭合状态下可以直观看到内部操作指引区域的轮廓，翻盖转轴做了阻尼限位结构，翻开后可以稳定保持在合适的观察角度，不会因为外力晃动自行闭合遮挡操作指引。壳体侧面预留了电极片收纳槽与电池仓的独立开合结构，日常存放时电极片处于密封收纳状态，避免受潮失效，电池仓采用防呆接口设计，更换电池时不会出现正负极接反的问题。设备正面设置了单枚状态指示灯，日常待机时通过灯光颜色提示设备自检状态，无需使用者拆解设备检查内部元器件状态，出声孔区域做了防水防尘的格栅设计，既可以保证操作语音提示的音量清晰传递，也能避免日常存放时灰尘进入内部腔体影响元器件寿命。从结构边界来看，设备整体尺寸控制在单手持握可搬运的范围内，放置在家用药箱旁、玄关储物柜等位置都不会占用过多空间，底部做了防滑胶垫的安装位，放置在桌面时不会因为轻微碰撞滑落。内部结构做了模块化分区，高压除颤模块、控制主板、电池模块、语音播报模块之间都设置了独立的隔离筋位，避免模块之间出现电磁干扰，同时也方便后期维护时单独更换故障模块，不需要整体拆解设备壳体。考虑到家庭使用场景的复杂性，壳体接缝处做了密封胶条的安装槽，可以满足日常泼溅防护的要求，少量液体泼溅到设备表面时不会渗入内部造成电路短路。设备的操作按键做了大尺寸凸起设计，即使是佩戴手套或者手部颤抖的状态下也能准确按压触发，按键旁配有对应的图示标识，和上盖的操作指引形成对应，进一步降低操作门槛。
