电子雾化器立式配对充电固定座结构

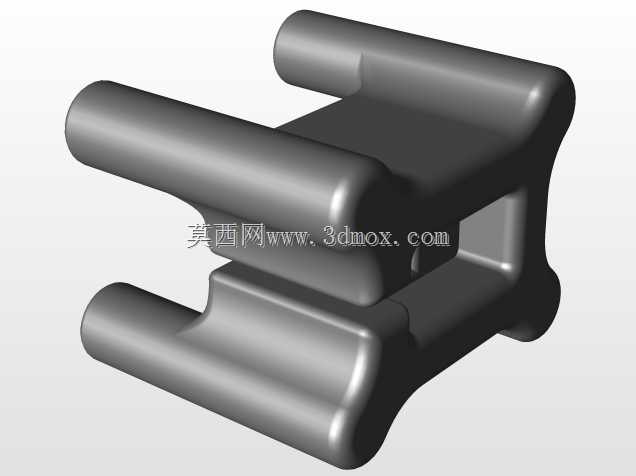

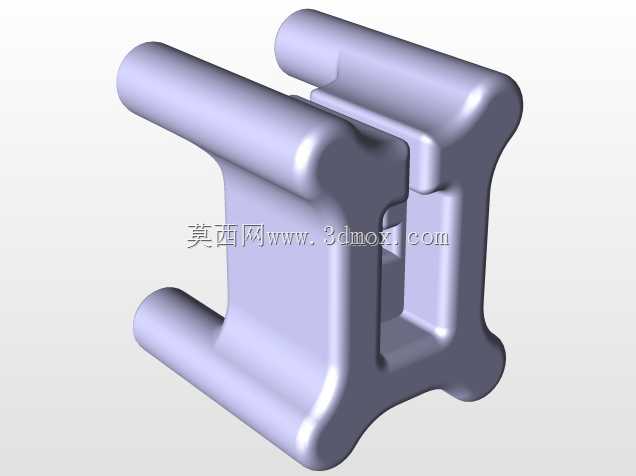

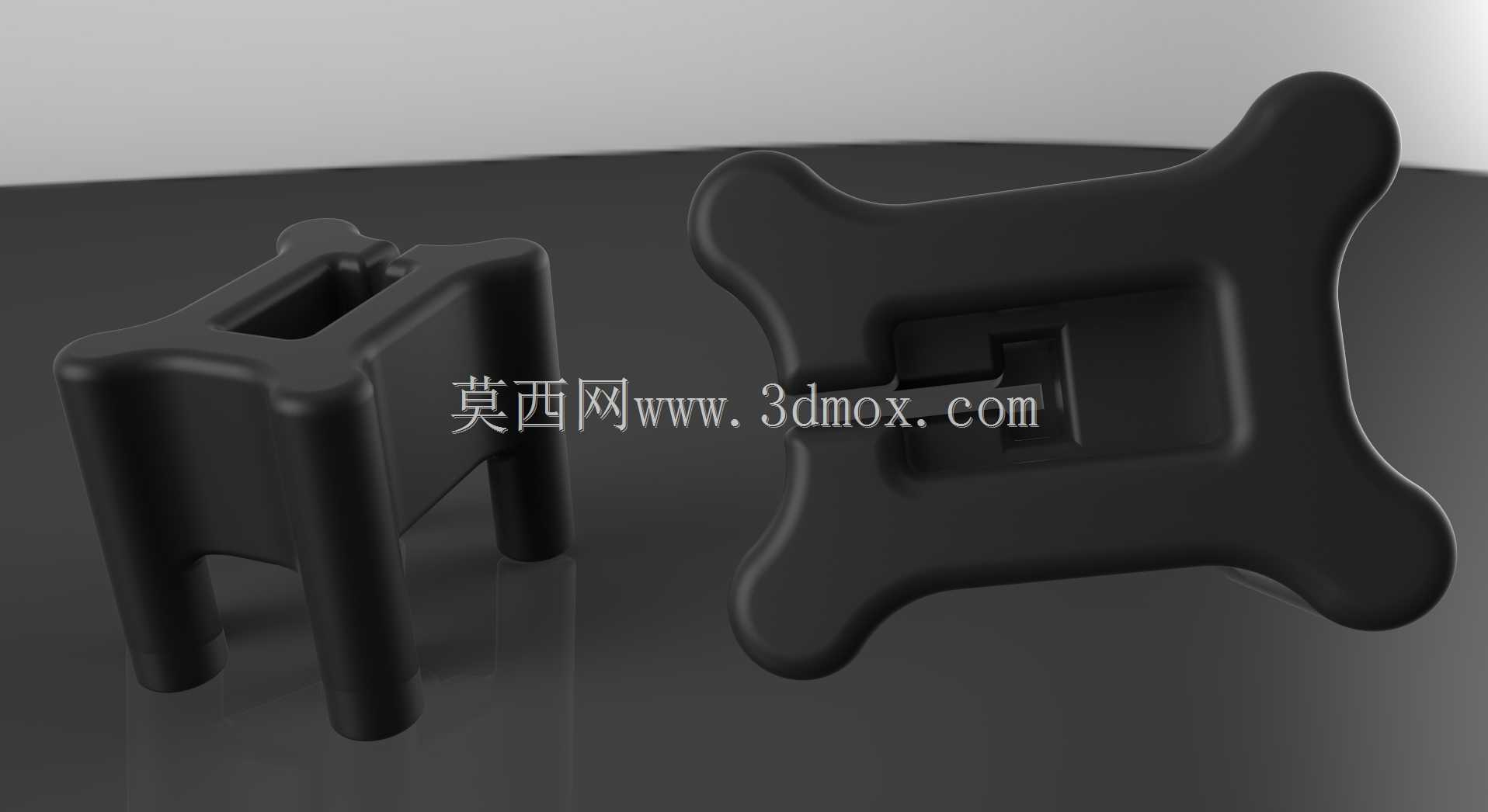

这款充电固定座主要面向小型便携电子雾化设备的日常充电收纳场景，解决设备平放充电时易滚落、接口对位不准、充电触点接触不良的实际使用痛点，在个人桌面收纳、商用展示陈列场景下都能适配。从功能实现逻辑来看，整个结构分为两个配对部件，带插脚的基座部分可直接嵌入配套供电底座的卡槽内，依靠四根垂直分布的定位柱实现与供电端的精准对位，插脚插入后不会出现横向窜动，保证供电触点的稳定压接；另一部分为设备端固定卡扣，采用X型对称轮廓，四个圆角延伸的支脚形成弹性抱紧结构，卡入设备充电端的凹槽后，能适配一定公差范围内的设备外壳尺寸，不会因为日常插拔磨损出现松脱。设计过程中优先考虑了垂直放置的受力平衡，四根定位柱的分布间距经过反复校核，当设备竖直插装在充电座上时，整体重心刚好落在基座支撑面的中心区域，即使受到桌面轻微碰撞也不会出现侧翻。对接接口的位置做了下沉式导向设计，设备插入时不需要刻意对准触点，顺着导向斜面滑入即可自动对位，降低日常使用的对位难度。外形上所有外露棱边都做了R2以上的圆角处理，避免日常取放时划伤手部或设备外壳，整体轮廓没有尖锐凸起，适配注塑成型的工艺要求，拔模角度统一设置为1.5度，不需要额外做滑块结构就能完成脱模，量产时的模具加工成本更低。安装边界方面，基座部分的支撑面尺寸控制在较小范围内，不会过多占用桌面空间，定位柱的伸出长度刚好满足插合后的接触行程要求，不会因为过长导致插装后整体高度过高，也不会因为过短导致接触不稳定。卡扣部分的内槽尺寸与设备充电端的外轮廓做了0.2mm的间隙配合，既保证插拔时的顺畅度，又不会因为间隙过大出现晃动，触点接触区域预留了0.5mm的弹性压缩量，即使长期使用出现轻微磨损，也能依靠塑料本身的弹性形变保证接触压力稳定。整个结构没有额外的金属嵌件，全部采用同一种塑胶材质成型，装配时只需要将基座插脚压入供电底座即可，不需要额外的螺丝或粘接工序，装配效率更高，日常维护时也可以直接拔出清理接触面的积尘，不会出现清洁死角。
