螺旋紧凑型荧光节能照明灯具结构设计

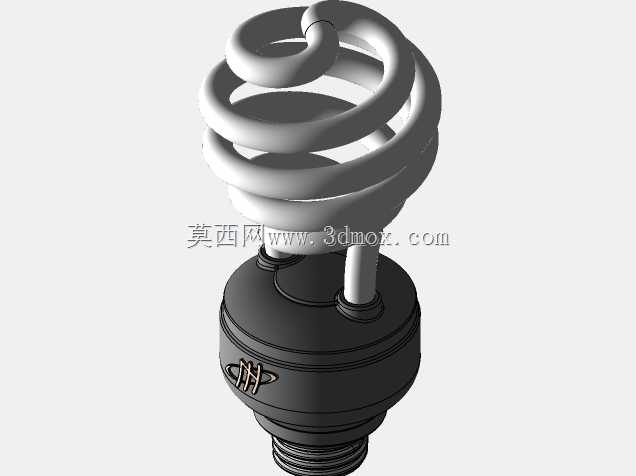

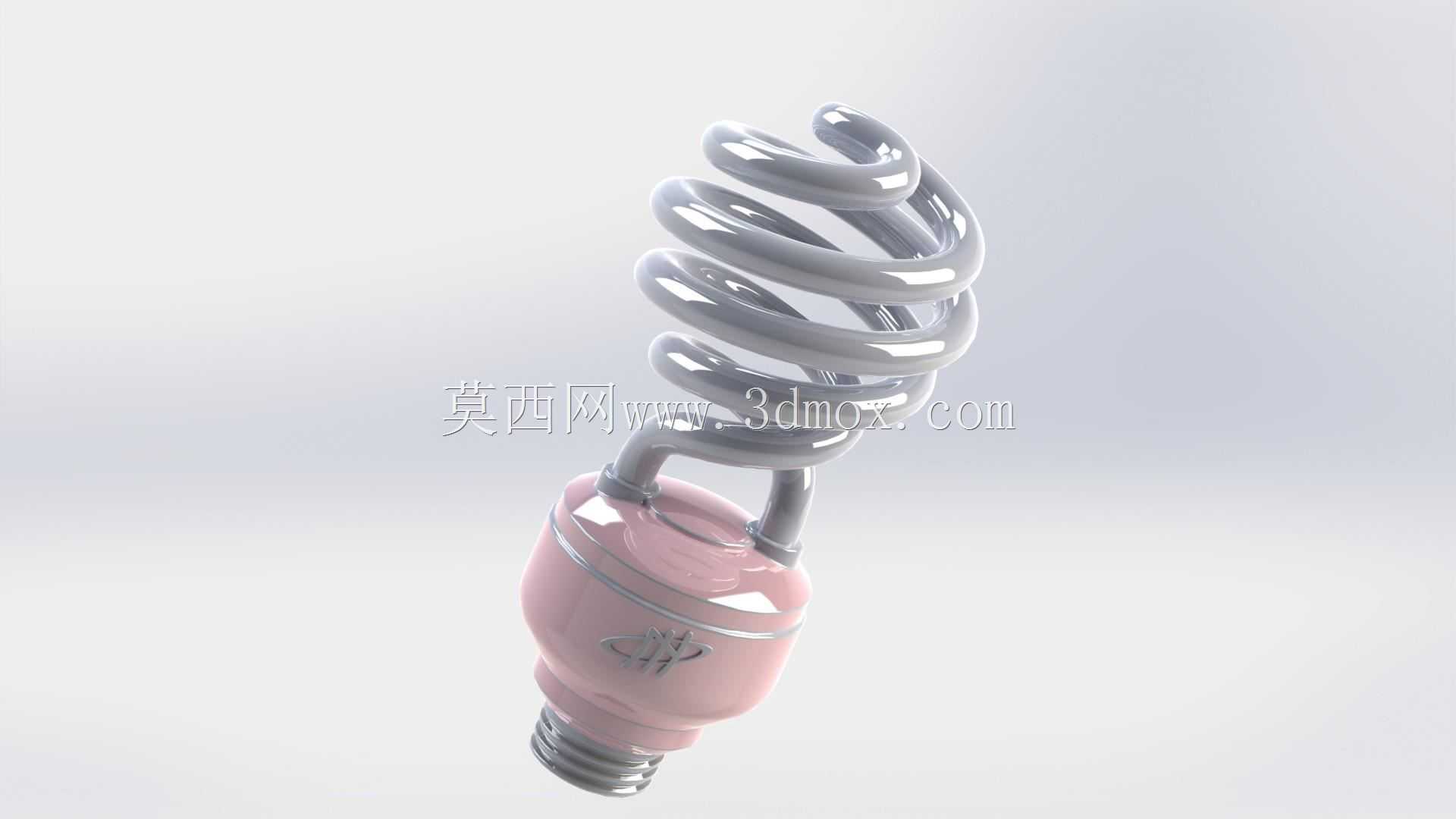

这款螺旋型节能荧光灯的结构设计，核心围绕民用及商用通用照明场景的替换需求展开，可直接适配常规E27规格螺口灯座，无需额外改造原有线路或安装基座，能够直接替换传统白炽灯泡，广泛应用于家庭室内照明、办公场所公共照明、商超基础照明等对能耗控制有要求的场景。产品的核心功能是在保证同等光通量输出的前提下，大幅降低照明过程中的电能消耗，相比同亮度的传统白炽灯，能耗可降低八成左右，同时使用寿命远高于普通白炽光源，减少日常光源更换的频次。从结构设计逻辑来看，整体采用螺旋盘绕的灯管布局，这种结构能够在有限的空间内最大化延展荧光灯管的有效发光长度，在保证发光效率的同时，将整灯的外形尺寸控制在和传统白炽灯泡接近的范围，避免出现尺寸过大无法适配原有灯罩、灯位的安装问题。整灯下部为一体化的塑壳灯座腔体，内部集成了荧光灯启动所需的镇流电路组件，腔体外壳做了防滑的弧度处理，方便安装时徒手拧转操作，下部的金属螺口灯头严格遵循通用螺口灯座的尺寸公差要求，螺纹的牙距、牙高以及顶端触点的位置都符合通用安装标准，保证安装时的配合顺畅，不会出现卡滞、接触不良的问题。螺旋灯管部分采用均匀的螺旋升角设计，每一圈灯管的间距保持一致，既保证灯管发光时的散热间隙，避免灯管局部积热影响使用寿命，也让整灯的发光角度更均匀，不会出现局部明暗差过大的问题。灯管与下部塑壳腔体的衔接位置做了密封固定处理，能够防止日常使用过程中灰尘、潮气进入腔体内部，影响内部电路的稳定运行。在建模过程中，需要重点关注螺旋灯管的曲率连续性，保证灯管弯折处的壁厚均匀，避免出现局部壁厚过薄导致的结构强度不足问题，同时要核对灯头与塑壳腔体的配合公差，保证装配时的同轴度，避免整灯安装后出现歪斜的情况。另外需要考虑整灯的重量分布，将重量较大的镇流组件布置在靠近灯头的下部位置，让整灯的重心靠近安装基座，减少灯座长期承重带来的结构疲劳。
