扇形翻板式定量给料出料装置

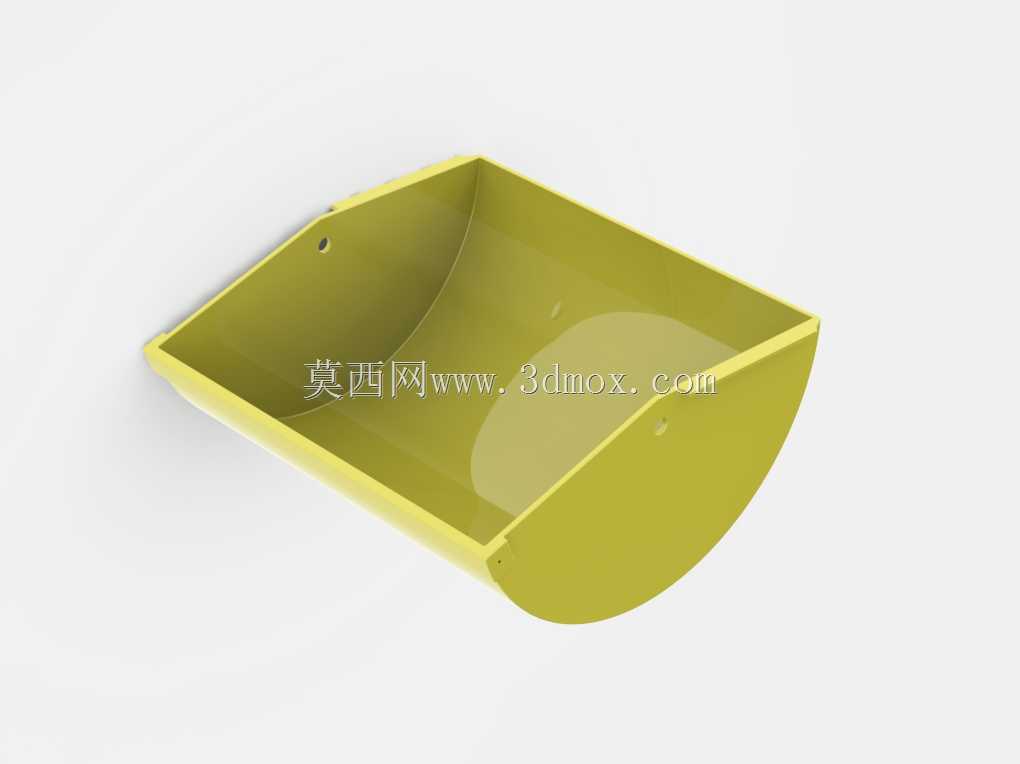

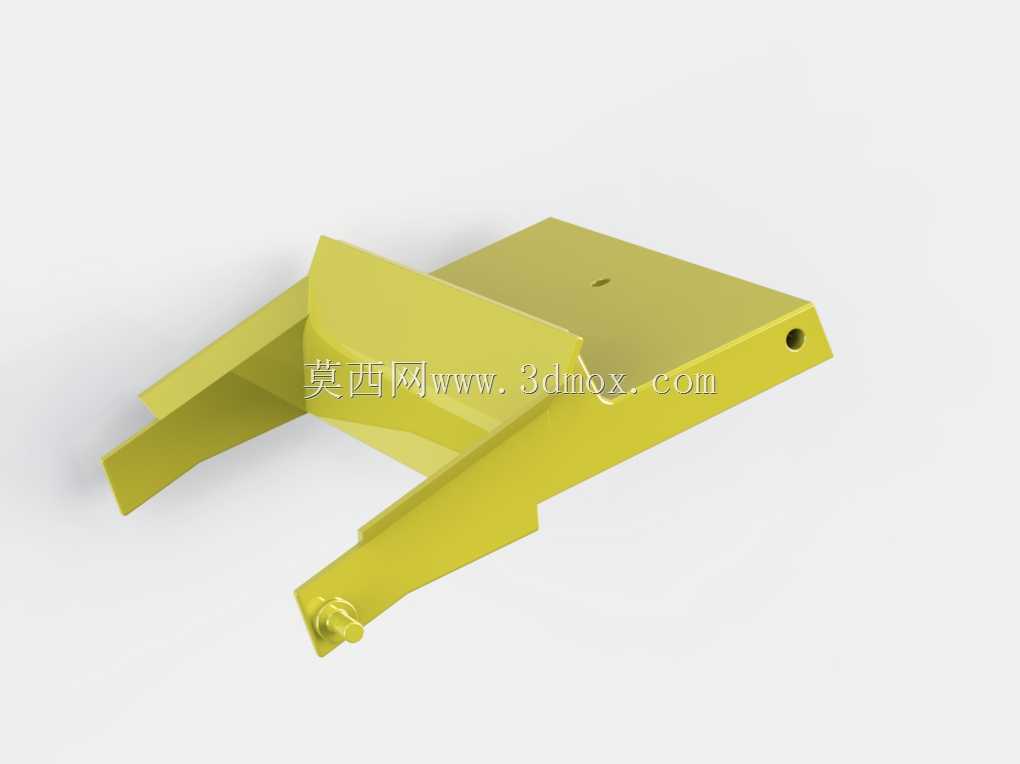

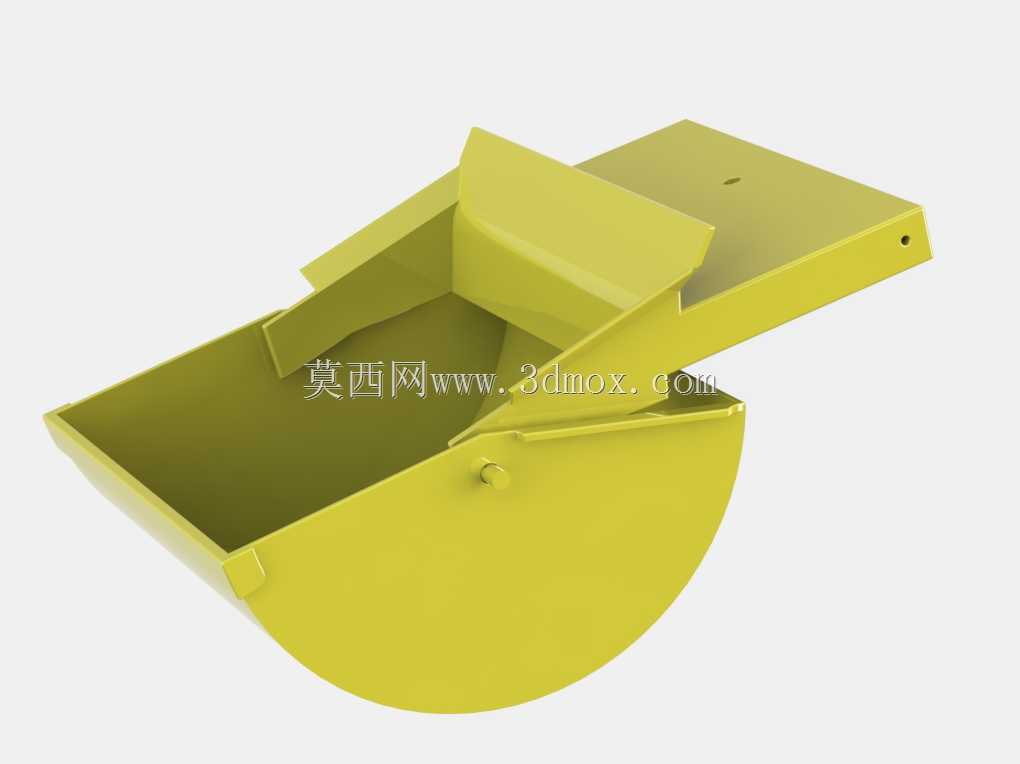

该装置主要应用于散状颗粒、粉体物料的定量出料环节，常见于粮食加工、建材配料、小型化工投料、饲料分装等生产场景，可安装在储料仓底部、输送线衔接段，作为定容式给料单元控制单次出料量，避免物料连续倾泻导致的后续工序过载。从结构设计来看，主体采用半圆弧底的料斗腔体，圆弧内壁无直角死角，能减少粉体、颗粒物料的挂壁残留，降低物料结拱堵料的概率；上方的倾斜导料板可将落入的物料导向腔体前侧，配合可绕侧边销轴转动的翻板结构，实现料腔的开合控制，翻板闭合时与料斗上沿贴合形成封闭储料空间，翻转时物料沿倾斜导面滑出完成出料。设计过程中重点考虑了物料流动特性，料斗侧壁的倾斜角度大于常见散料的自然安息角，保证物料在翻板开启时可依靠自重完全流出，无需额外增设振动辅助出料结构；侧边的销轴安装位预留了足够的转动间隙，可适配不同厚度的耐磨衬板加装需求，应对磨琢性较强的物料输送场景时，可在腔体内壁粘贴耐磨板材延长使用寿命。安装边界方面，装置顶部为平直安装法兰面，可通过螺栓直接与储料仓出料口、方形溜管对接，法兰面的安装孔位沿边缘均匀布置，适配常规工业溜管的连接尺寸；整体横向宽度控制在常规小型给料设备的安装尺寸范围内，底部出料口的延伸导板可直接搭接在皮带输送机、称量料斗的进料端，无需额外增设转接溜槽。翻板的驱动端预留了标准连接接口，可搭配小型气缸、电动推杆实现自动控制，也可加装配重手柄实现手动操作，适配不同自动化程度的生产线需求；腔体外侧的加强折边结构提升了整体刚性，在盛装密度较大的矿物颗粒时，不会出现侧壁变形导致的翻板卡滞问题，各钣金折弯处均做了圆角过渡，避免应力集中导致的焊缝开裂，长期往复开合工况下的结构稳定性更强。
