家用壁挂式一氧化碳探测报警器外壳结构

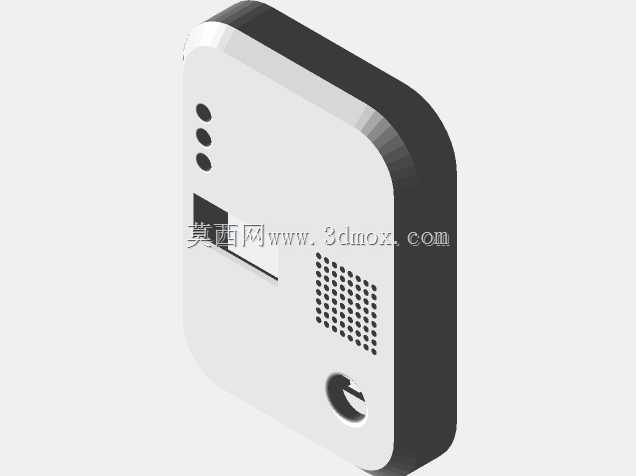

这款壁挂式气体探测设备外壳，主要面向民用住宅、小型商用场所的一氧化碳泄漏监测场景设计，适配室内墙面明装的使用需求，整体采用圆角矩形的薄型化造型，避免直角磕碰带来的安全隐患，同时适配多数家装墙面的视觉协调性。从结构设计层面看，壳体正面预留了三组状态指示灯开孔，分别对应设备通电、故障预警、浓度报警三类工作状态的光线透出需求，指示灯开孔做了沉台处理，可避免指示灯漏光造成的状态误判；下方区域设置矩阵式出声孔阵列，孔位排布兼顾出声效率与防尘防护等级，出声孔内侧预留蜂鸣器安装定位柱，可直接适配通用型压电蜂鸣器的卡扣安装，无需额外打胶固定，提升装配效率。壳体侧面做了圆弧过渡处理，壁厚均匀控制在1.8-2.2mm区间，适配注塑成型的工艺要求，可有效避免注塑过程中出现缩痕、翘曲等成型缺陷，上下壳采用卡扣加螺丝的复合固定方式，卡扣沿壳体周向均匀分布，实现预定位固定，底部预留两颗隐藏式螺丝孔位，既保证壳体装配后的连接强度，也不会破坏外观面的整体性。安装边界方面，壳体背部预留标准86型接线盒适配挂孔，同时设置两组备用挂装孔位，可适配不同场景的墙面直接打孔安装需求，壳体整体外凸厚度控制在30mm以内，安装后不会过度突出墙面，减少日常活动中的磕碰概率。功能结构上，壳体正面下方预留测试按键的弹性臂结构，按键与壳体一体注塑成型，弹性臂的形变行程控制在1.2mm，既保证按键按压的反馈手感，也能避免长期按压出现的结构断裂问题；壳体内部预留电路板安装定位柱、传感器透气腔结构，传感器位置对应壳体背部的进气格栅，可保证外界空气顺畅扩散到检测元件位置，同时避免大颗粒灰尘直接进入壳体内部影响检测精度。在实际应用中，这类外壳需要兼顾室内使用的耐温耐候要求，结构设计时预留了电池仓的安装空间，可适配市电供电加备用电池的双供电模式，电池仓盖设置在壳体底部，更换电池时无需将设备从墙面拆下，降低后期维护的操作难度。
