家用缝纫机适配可组装打印线轴结构

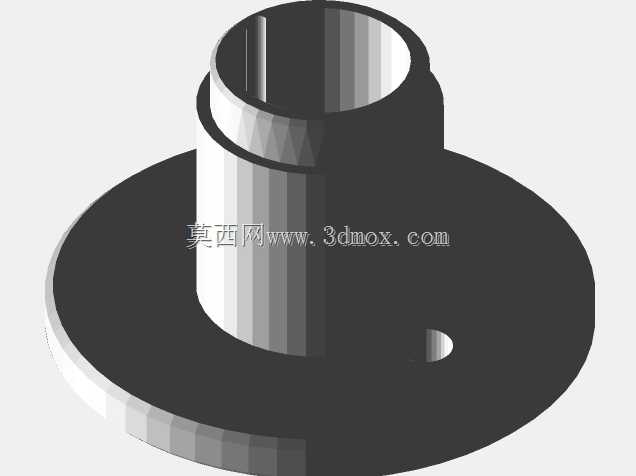

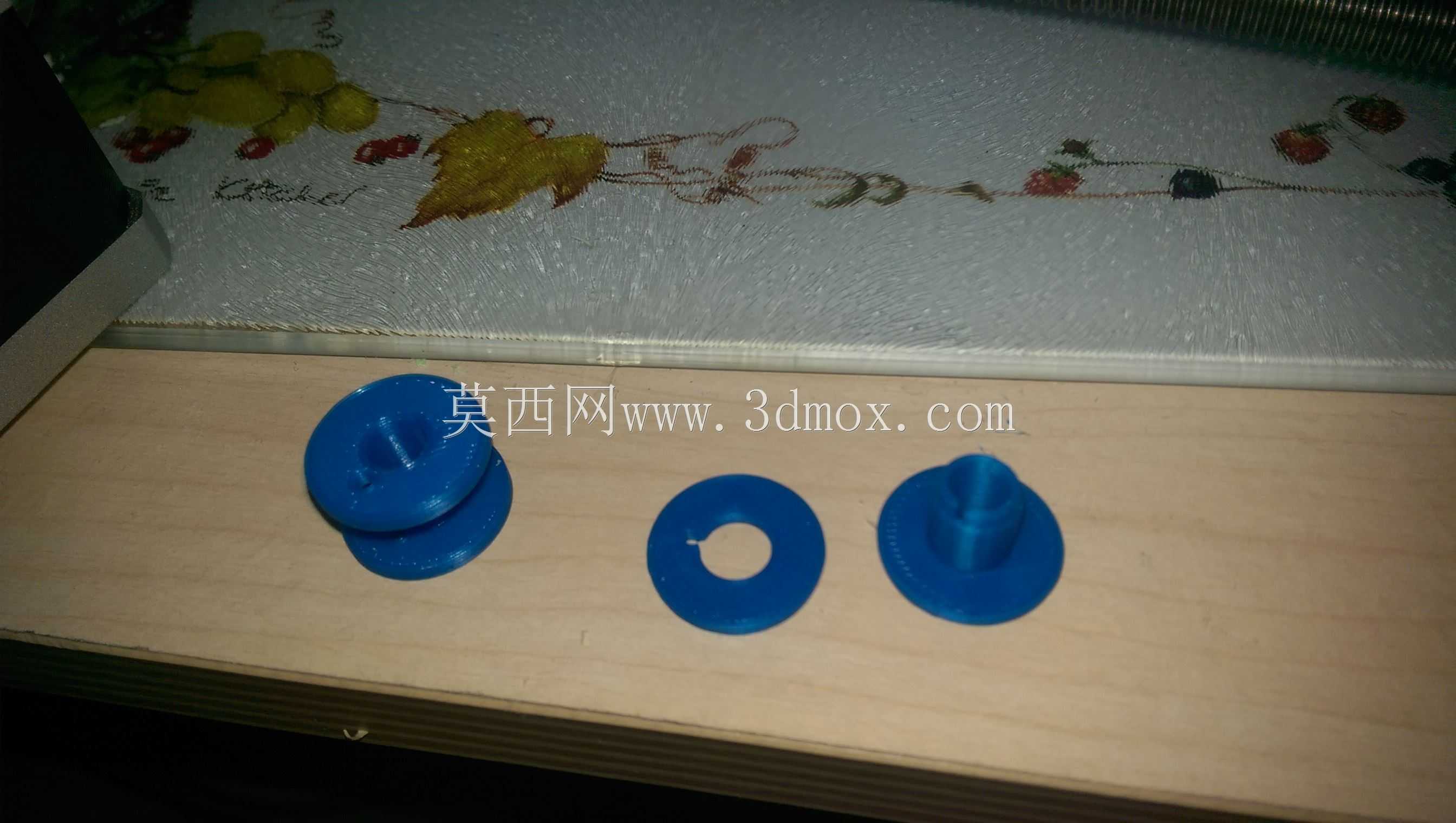

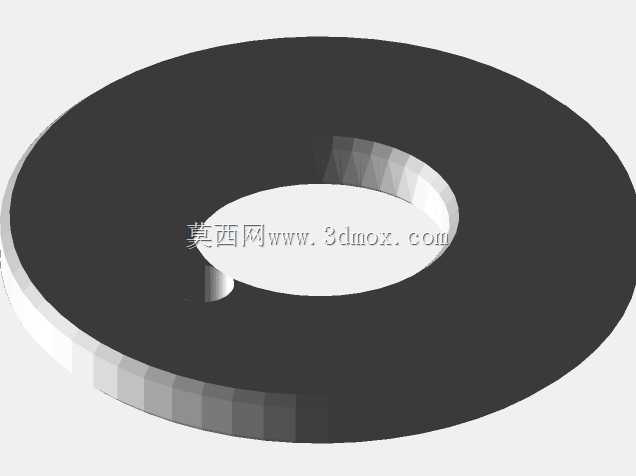

日常家用缝纫作业场景中，常规市售缝纫线轴规格不统一，部分小卷缝纫线无法直接适配家用缝纫机的线杆安装位，容易出现放线卡顿、线卷松脱偏移的问题，直接影响缝纫走线的顺畅度，甚至出现跳线、断线的情况。这款可组装的线轴结构，专门针对家用缝纫场景的线卷固定需求设计，整体采用分体式组合结构，分为带中心定位柱的底座、中间限位隔片、带卡槽的压盖三个独立部件，各部件之间采用过盈压合的方式配合，不需要额外添加粘接剂即可完成组装，组装后整体形成两端带限位挡边的线卷承载结构，能够将套在中心柱上的缝纫线卷牢牢限制在两个挡边之间，避免放线过程中线卷沿轴向窜动。设计过程中优先考虑了桌面级FDM3D打印的成型特性，所有部件均无大角度悬空结构，不需要额外添加打印支撑即可完成成型，有效降低打印后的后处理工作量，各部件的配合面预留了0.15mm的压合余量，适配常规PLA耗材打印后的尺寸收缩特性，压合后不会出现松脱打滑的问题。从安装边界来看，中心定位柱的直径适配常规家用缝纫机线杆的通用尺寸，可直接插装在绝大多数家用台式缝纫机的线架位置，不需要额外改造原有设备结构；两端挡边的直径控制在合理范围，既能够覆盖常规小卷缝纫线的外径，避免线卷脱出，又不会因为尺寸过大导致与缝纫机周边的过线结构产生干涉。实际使用时，可根据所使用的缝纫线卷宽度，灵活选择是否加装中间限位隔片，适配不同宽度规格的线卷，当使用窄幅线卷时加装隔片可避免线卷在轴上左右晃动，使用宽幅线卷时可拆除隔片拓展承载空间。结构整体没有尖锐棱角，所有边缘均做了R0.5的圆角处理，既能够避免打印过程中出现应力集中导致的部件翘曲，也能防止使用过程中剐蹭缝纫线造成线体起毛。压盖位置设计的一字卡槽，既可以在压合组装时借助平面工具施加均匀压力，避免部件压合时出现偏斜，也能在需要拆分更换部件时提供受力点，方便拆卸维护。这类分体式线轴结构除了适配家用缝纫机外，也可用于手工刺绣、皮具缝制等场景的线卷固定，放置在工作台面即可作为独立的放线支架使用，中心柱的高度经过优化，满载线卷时整体重心偏低，放置在光滑台面上也不会轻易倾倒。
