室内柜门可拆卸式合页铰链结构

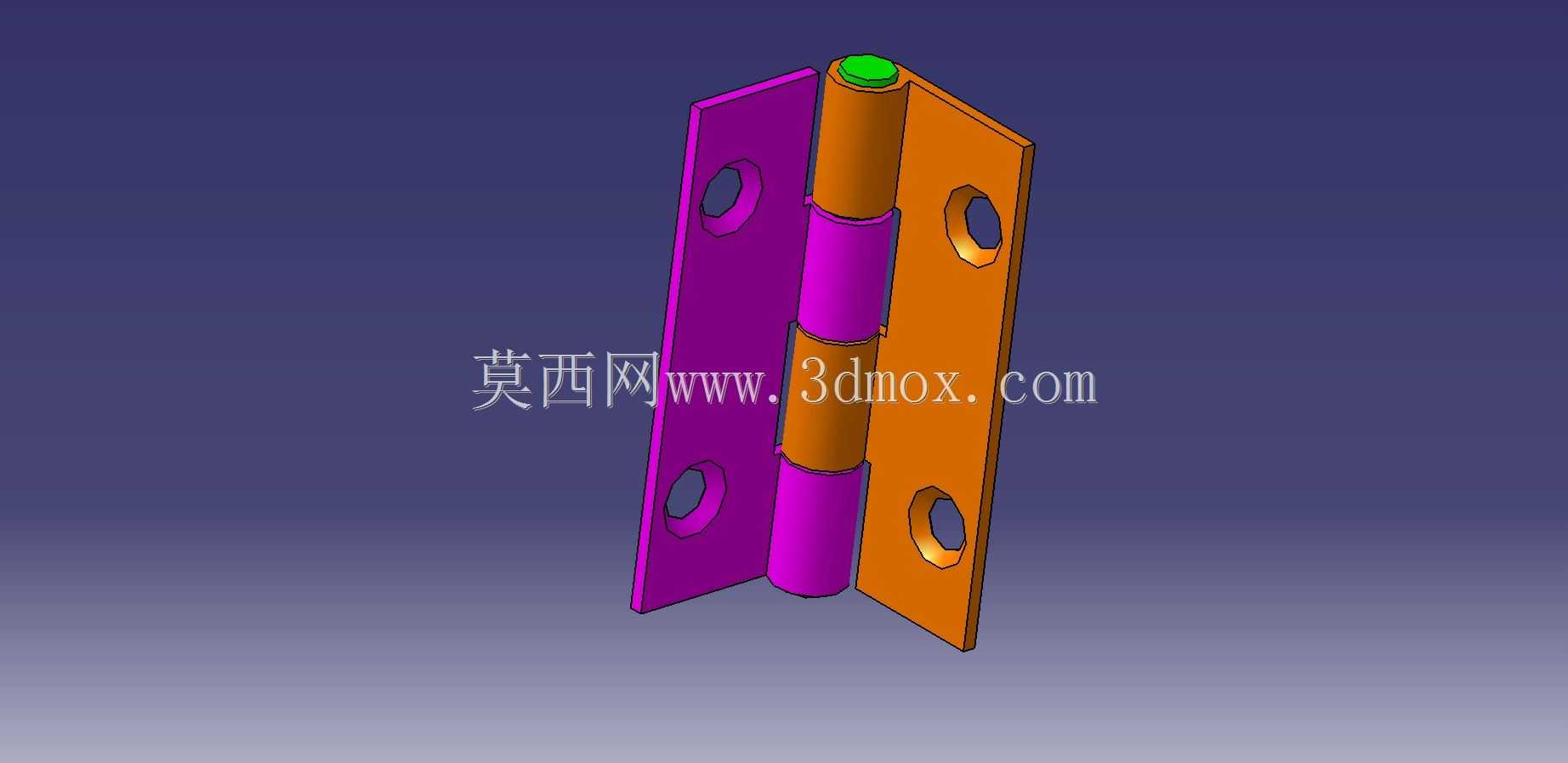

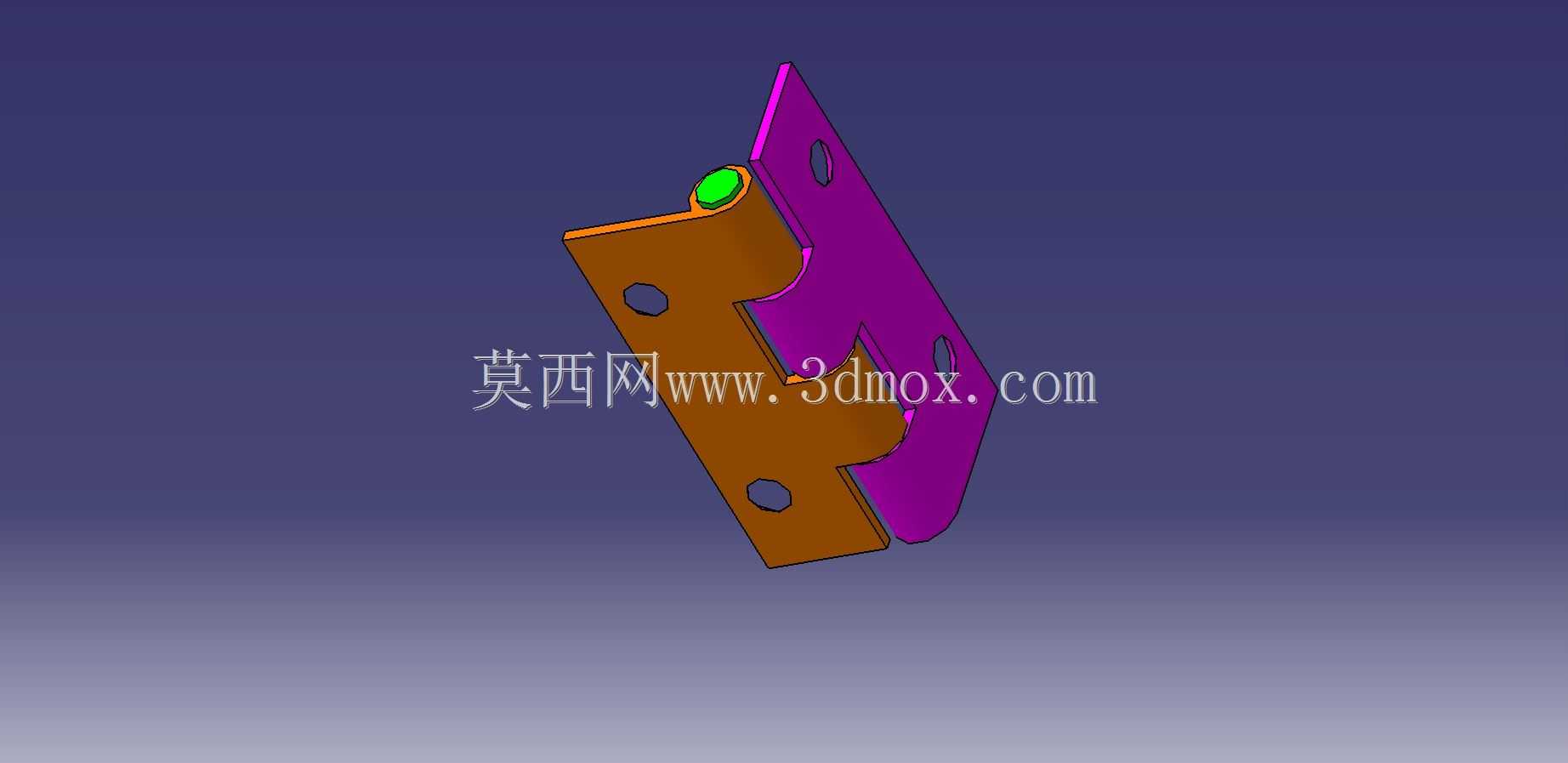

做室内柜体结构设计时，这类可拆卸合页是很常用的连接件，不少做储物柜、衣柜、室内小型隔断门的结构工程师都会优先选这类结构做开合承载。从实际安装场景来看，这类合页不需要在门板侧边做深孔预埋，直接通过外露的安装孔用自攻螺丝就能分别固定在门板和柜体立板上，对加工精度的容错率比暗藏式铰链高很多，现场安装时工人不需要专用开孔模具，普通手电钻就能完成固定作业，很适合批量装修的现场快速装配。从功能特性上看，这个合页采用两片式咬合结构，紫色的固定片安装在柜体侧，棕色的活动片连接门板，中间的销轴做了限位凸台，顶部的绿色堵头可以防止销轴在长期开合震动中脱出，同时两片合页的咬合面做了圆弧过渡，开合过程中不会出现两片金属硬摩擦卡滞的问题，开合角度可以覆盖日常柜门0到90度的常用开启范围，完全满足室内储物柜门的开合需求。设计这类合页的时候，首先要考虑安装边界的适配性，固定片上的三个安装孔做了长圆与圆孔搭配的排布，既可以通过圆孔做定位基准，也能通过长圆孔微调安装位置，抵消板材裁切、现场安装带来的位置误差；活动片上的两个安装孔对应门板侧边的安装区域，孔位距离板材边缘的距离预留了足够的螺丝握钉长度，不会因为太靠近边缘导致板材开裂。从尺寸匹配来看，这类合页的整体厚度控制在3mm以内，安装后门板和柜体之间的缝隙可以控制在2mm左右，不会出现缝隙过大漏灰或者缝隙过小开关蹭边的问题，销轴的直径做了加粗处理，长期反复开合不会出现销轴变形导致的门板下垂问题。实际选型的时候要注意，这类合页适合重量在5kg以内的室内平板柜门，如果是过重的实木门板需要增加合页的安装数量，单扇门搭配两个这类合页就可以满足日常使用的承载需求，咬合面的接触面积做了加宽处理，开关门的时候不会出现左右晃量，门板闭合后的贴合度更好，也不会因为长期使用出现合页变形导致的门关不严的问题。
