不锈钢抛光合页结构三维设计方案

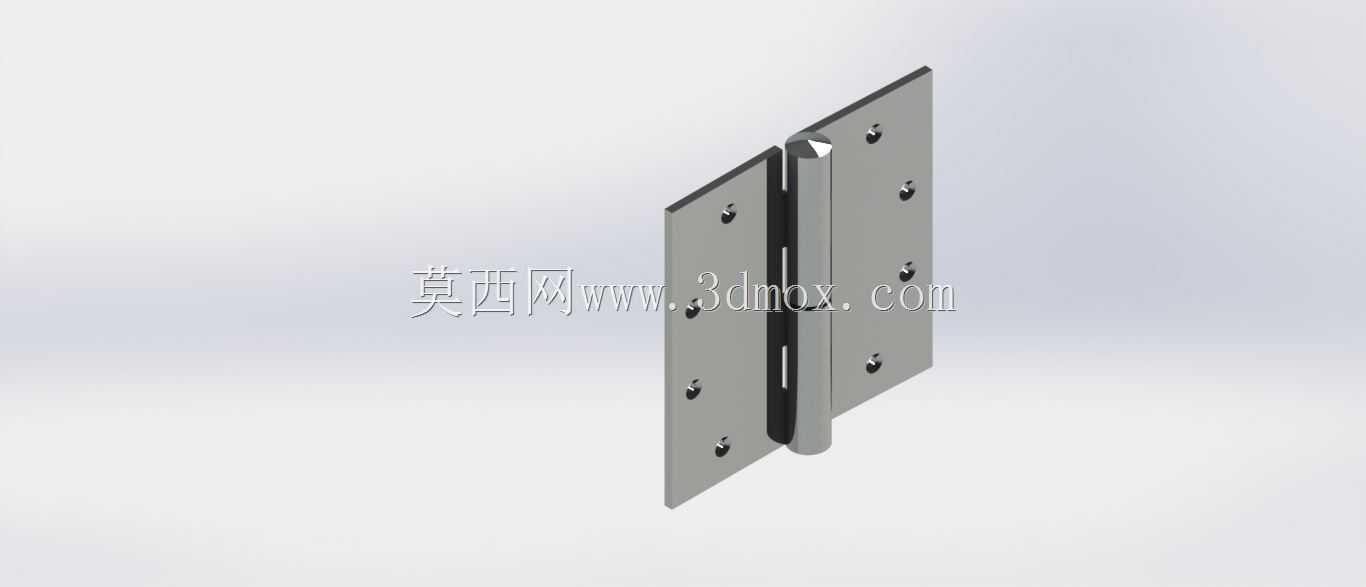

这款合页构件采用不锈钢基材加工，表面做铂金级抛光处理，核心作用是实现两个被连接件之间的定轴转动，在民用家具、室内门体、装饰隔断、轻型工业设备舱门场景中都有广泛适配空间。从结构设计逻辑来看，采用对称双页片搭配中置转轴的经典布局，页片上预留的沉头安装孔位完全匹配通用紧固件的安装尺寸，安装时可保证螺丝头完全沉入孔内，不会出现凸起剐蹭的问题，页片边缘做了小圆角钝化处理，避免安装和使用过程中划伤施工人员或使用者。转轴部分采用卷边包覆式结构，将转轴芯完全包裹在两侧页片的卷边内部，既保证了转动过程中的同轴度，也能减少外界灰尘、水汽进入转轴摩擦副，延长构件的实际使用寿命。在安装边界设计上，充分考虑了不同厚度门板、柜体板的适配需求，页片展开时的平面度控制在合理公差范围内，闭合时页片之间的间隙均匀，不会出现转动卡顿、闭合错位的问题。建模过程中对页片的折弯角度、卷边的同轴度、安装孔的位置度都做了参数化约束，调整安装孔间距、页片厚度、转轴直径等参数时，可快速衍生出适配不同载荷等级的系列化合页产品，比如针对重型实木门可加厚页片厚度、加大转轴直径，针对轻型家具柜门可适当缩减尺寸降低材料成本。表面抛光处理不仅是为了外观质感提升，更重要的是在不锈钢表面形成致密的光滑表层，降低日常使用中沾染污渍的概率，也能减少潮湿环境下出现锈蚀的风险，在卫浴空间、厨房等相对潮湿的使用场景下，这种抛光不锈钢材质的合页比普通镀锌材质的耐用性提升明显。转动阻尼的设计上，没有额外添加阻尼结构，依靠转轴和卷边之间的精密配合实现顺畅转动，既不会因为间隙过大出现门体晃动，也不会因为配合过紧导致开关门费力，日常使用过程中不需要额外添加润滑油维护，长期使用也不会出现明显的松动异响。从装配关系来看，两个页片分别通过紧固件固定在门框和门体对应的安装槽位内，安装时只需要保证两个页片的转轴孔同轴，插入转轴芯后即可完成装配，不需要复杂的调试工序，普通施工人员按照常规安装流程即可完成操作，适配市面上绝大多数的平开门结构安装需求。
