金属结构牛顿摆动量演示装置

　　这款牛顿摆装置的核心应用场景覆盖中学物理力学实验教学、科普场馆互动展项、工业设计展厅桌面陈设三大类，在教学场景中可直观演示弹性碰撞下的动量守恒与能量传递规律，帮助学习者建立对刚体碰撞、能量损耗的具象认知；在科普展项中作为互动装置，观众可手动抬起摆球释放观察碰撞连锁反应，降低力学原理的理解门槛；在办公与展厅陈设场景中，兼具力学演示功能与工业美学装饰属性，常放置于工程师工位、企业前台展示区作为兼具知识性与观赏性的陈设。从实际用途来看，该装置并非工业生产类功能设备，核心价值是通过可重复的碰撞运动，将抽象的动量守恒定律转化为肉眼可观测的连续摆球运动，相比纯理论推导更具直观性，同时金属质感的结构也适配工业风空间的装饰需求，部分工程类院校的力学实验室会将其作为入门级演示教具，配合打点计时器、力传感器等设备完成碰撞过程的定量验证实验。

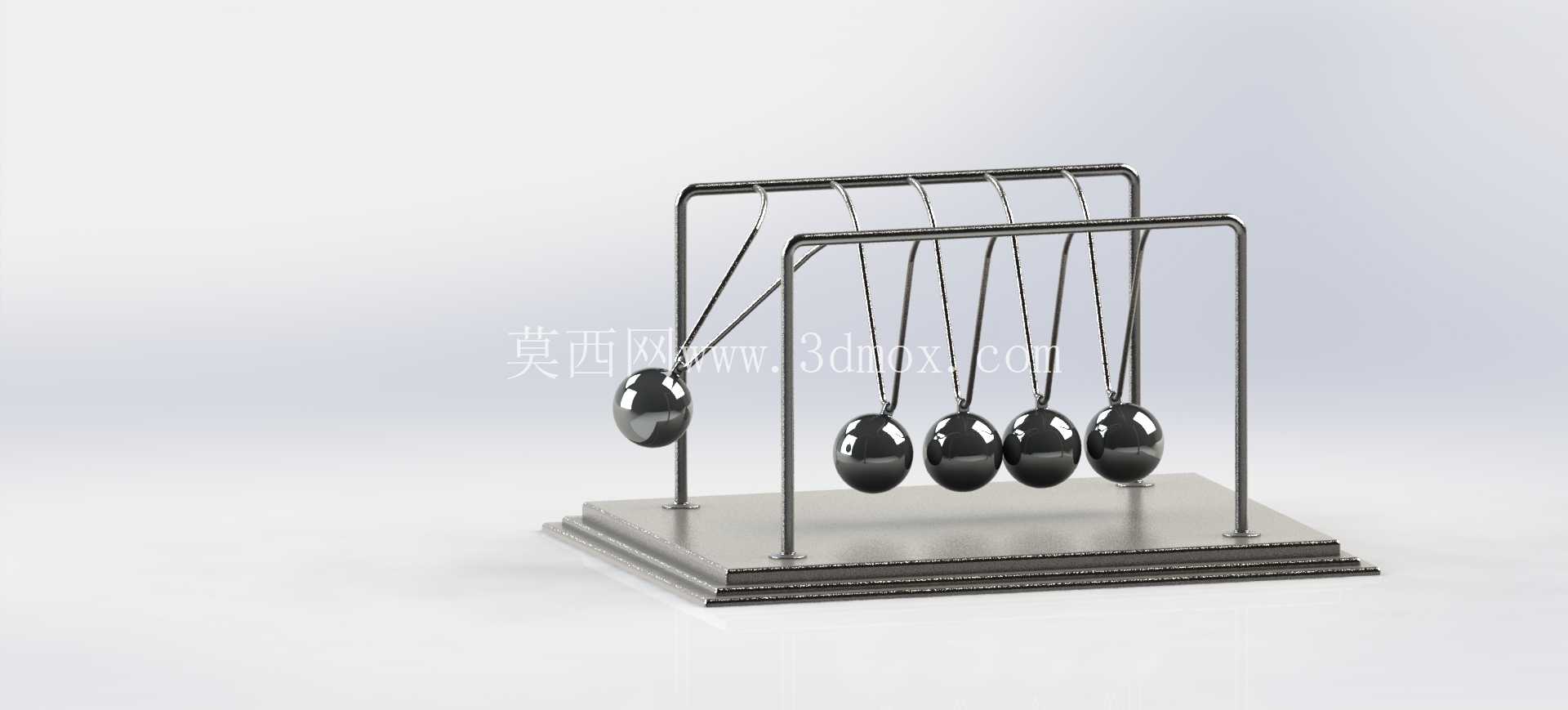

　　从功能特性来看，装置采用等质量同直径的金属摆球作为核心碰撞单元，摆球通过等长的细金属丝悬挂于双侧金属支架上，悬挂点的间距经过精确计算，确保静止状态下相邻摆球刚好相切且球心处于同一水平高度，避免因摆球间隙过大或过小导致碰撞过程出现能量异常损耗；支架采用双侧立式框架结构，底部设置多层叠合的金属配重底座，大幅降低摆球碰撞过程中产生的支架晃动，保证碰撞力沿摆球排列的水平方向传递，不会因支架偏移导致摆球出现侧向摆动；摆球选用高密度金属材质，表面做镜面抛光处理，既可以降低空气阻力带来的能量损耗，也能减少碰撞过程中的非弹性形变，让连续碰撞的传递效率更高，单次抬起末端摆球释放后，可完成十余次连续的末端摆球往复摆动，清晰展示动量逐球传递的过程。

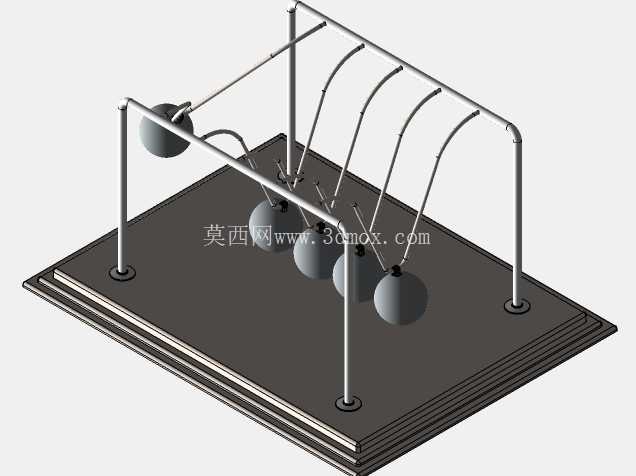

　　从设计思路来看，整个结构的核心设计逻辑围绕“降低非必要能量损耗、保证碰撞力同轴传递”两个核心目标展开，首先是悬挂系统的设计，每根悬挂摆球的金属丝都采用双点悬挂结构，而非单点悬挂，避免摆球在摆动过程中出现绕悬挂点的自转，保证摆球碰撞时的接触点始终处于球心连线上；其次是摆球的形位公差控制，所有摆球的直径公差控制在0.02mm以内，质量差不超过0.1g，确保碰撞过程中动量传递的均匀性，不会因质量偏差导致中间摆球出现多余摆动；支架部分采用矩形钢管焊接成型，焊接后做整体去应力处理，避免长期使用后支架出现形变导致悬挂点位置偏移，底座的配重重量经过测算，总重量不低于所有摆球总重量的20倍，确保碰撞过程中底座不会出现位移或共振。

　　从外形尺寸与安装边界来看，该装置整体为长方体结构，常规款的底座长度约180mm，宽度约120mm，支架总高度约150mm，摆球直径统一为20mm，相邻悬挂点的中心距与摆球直径保持一致，确保静止状态下摆球间无预紧力也无明显间隙；安装时仅需将装置放置于水平硬质台面即可，无需额外固定，台面的平面度误差不超过1mm/m即可保证装置正常运行，若台面倾斜角度超过2度，会导致摆球的摆动平面偏移，出现相邻摆球错位碰撞的情况，大幅降低演示效果；摆球的摆动行程设计为抬起高度不超过支架顶端高度，即末端摆球最大抬起角度不超过45度，若抬起角度过大，会导致摆球碰撞时的接触点偏离球心水平连线，不仅会降低能量传递效率，还可能导致摆丝出现不可逆的塑性形变，缩短装置使用寿命。在实际使用过程中，需要注意避免摆球表面沾染油污或灰尘，否则会增大碰撞时的摩擦损耗，同时要定期检查悬挂金属丝的张紧度，若出现单根摆丝松动，会导致对应摆球的悬挂长度出现偏差，摆动时与其他摆球的球心不在同一高度，碰撞时会产生切向分力，导致整个摆组出现侧向晃动，此时需要调整对应悬挂点的固定螺丝，将所有摆球的最低点调整至同一水平高度，即可恢复正常的碰撞演示效果。
