手摇式家用绞肉机结构三维设计

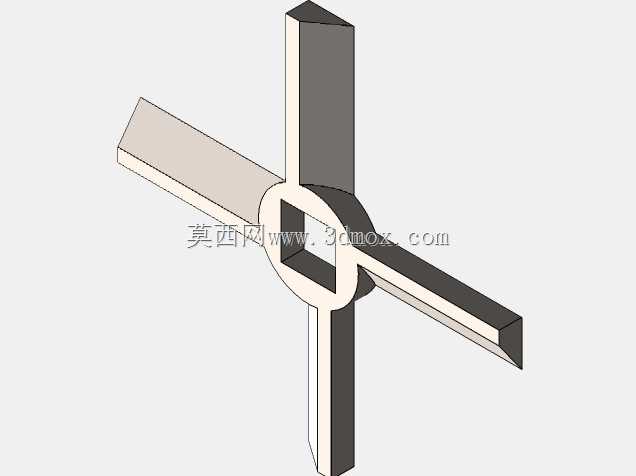

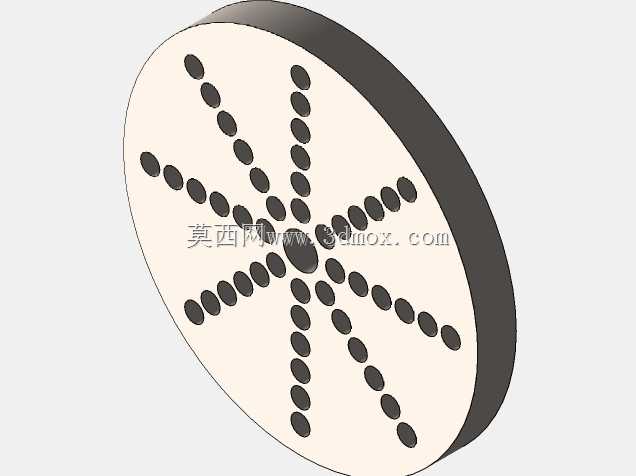

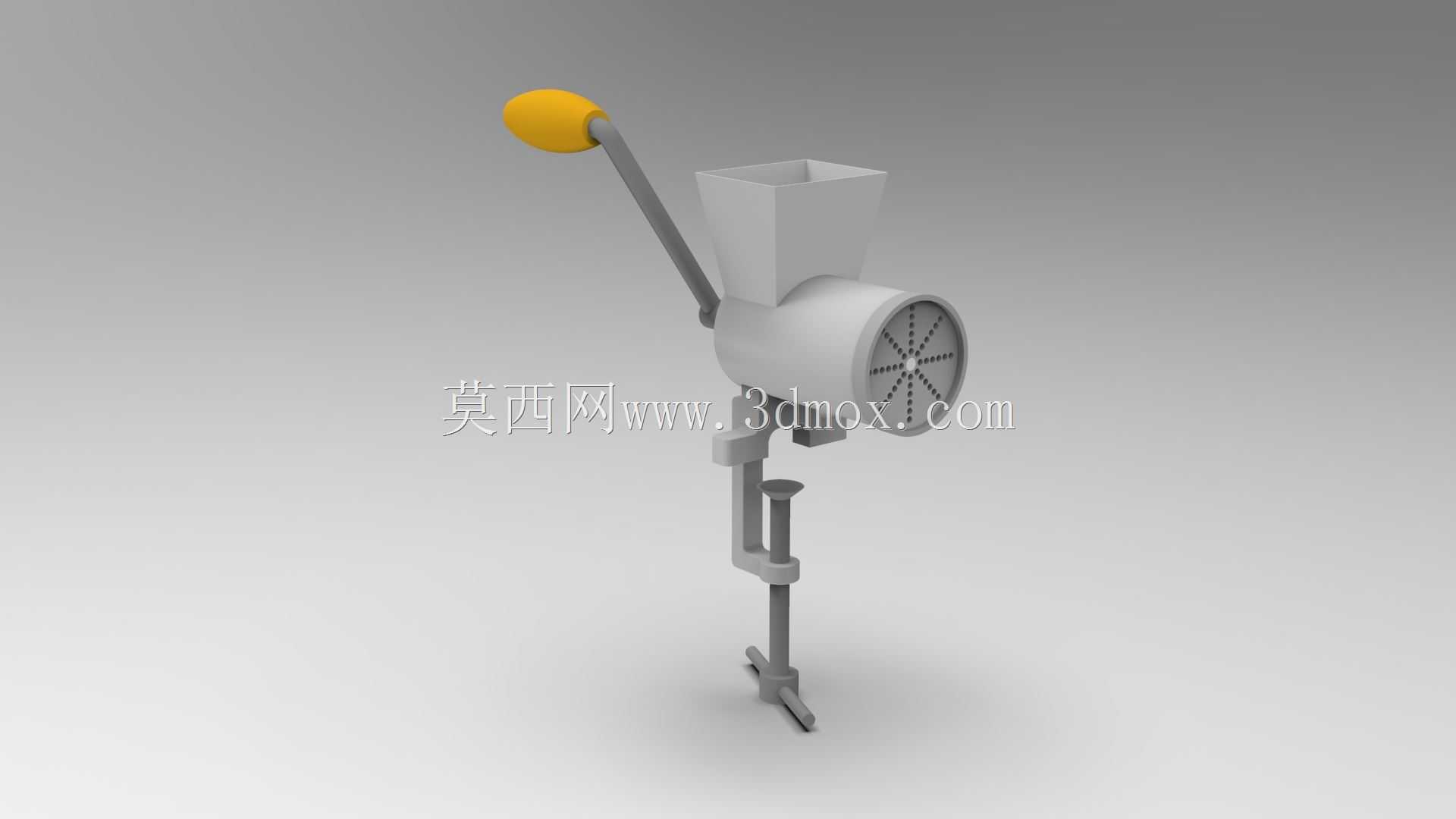

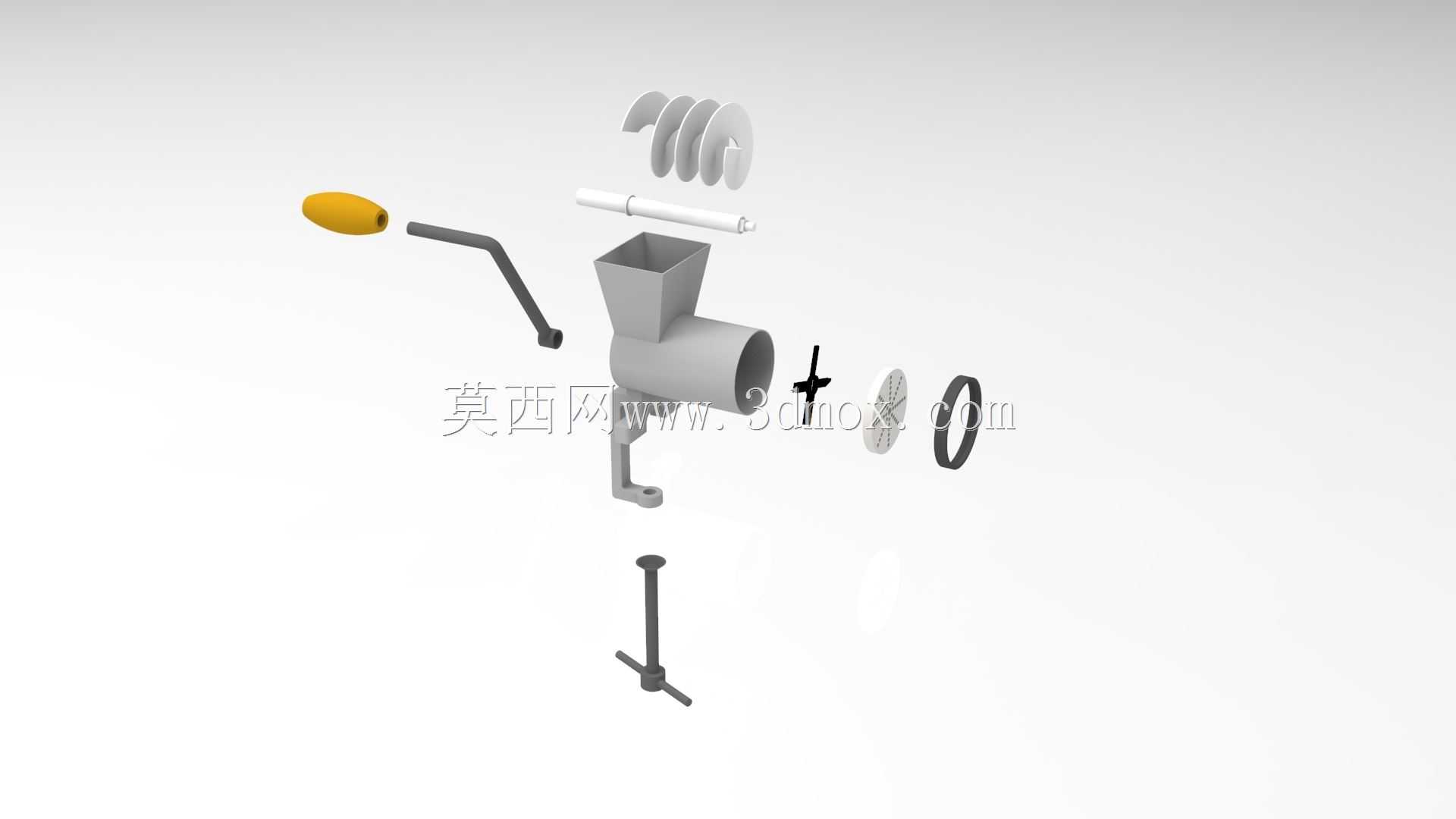

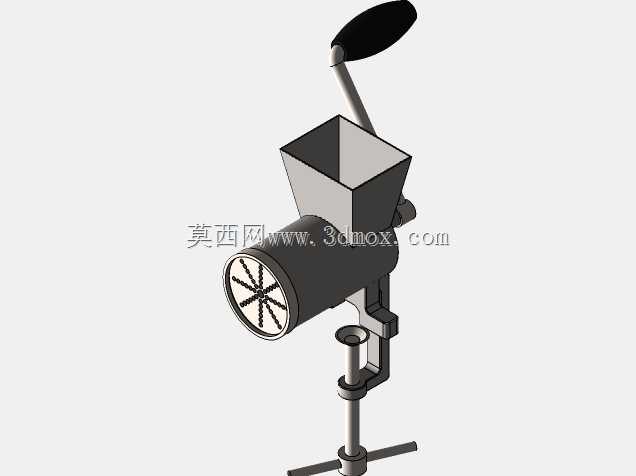

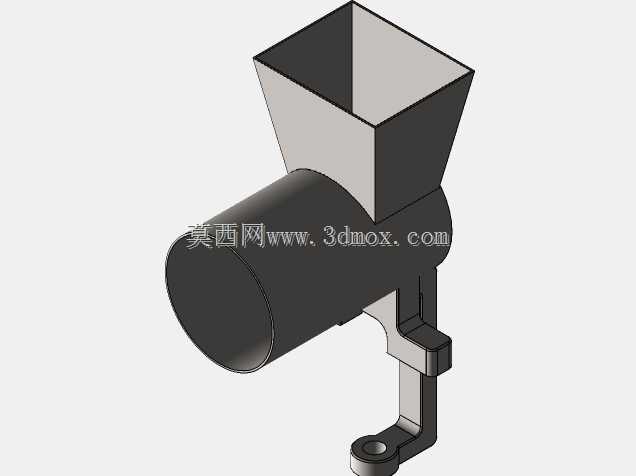

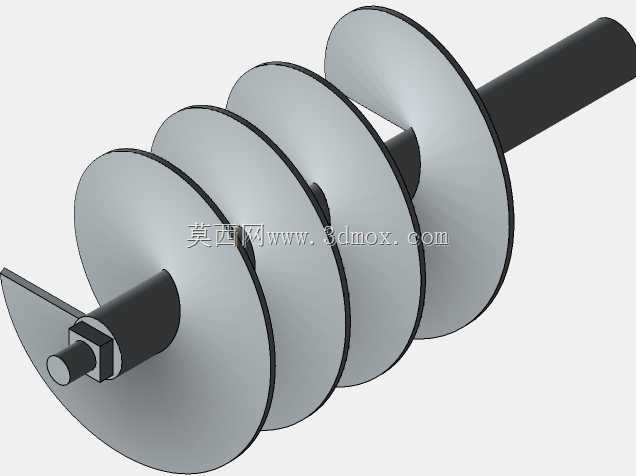

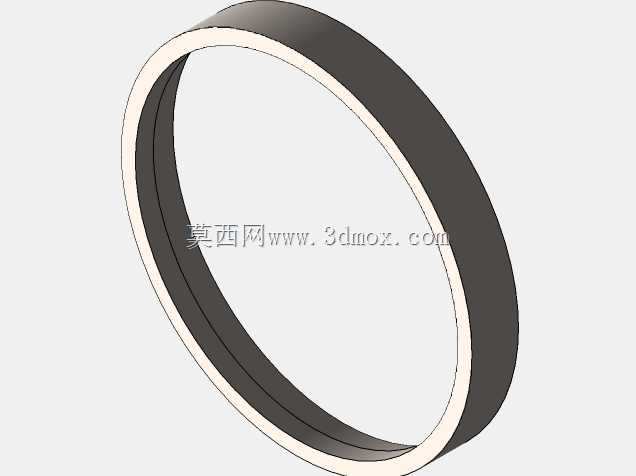

这款手动绞肉设备的结构设计，核心围绕小型餐饮场景、家庭日常食材处理的实际需求展开，区别于电动绞肉设备的供电依赖，纯机械传动的结构可适配无供电的户外备餐、流动摊位食材加工场景，也可作为家庭厨房处理生鲜食材的备用器具，在处理小批量肉馅、蔬菜碎、辅食原料时，无需提前做设备通电预热，操作启停完全由人手控制，能灵活调整食材切碎的粗细程度。从功能结构来看，设备上方的敞口进料斗做了大倾角斜边设计，可避免食材投放时卡滞，进料腔内部的螺旋输送轴与手摇臂直接刚性连接，摇臂末端的防滑握套采用椭球形设计，转动时施力更顺畅，不会出现硌手的问题；前端的出肉端板做了快拆卡槽结构，更换不同孔径的孔板就能调整出料的颗粒度，可分别适配粗肉馅、细碎菜泥、酱料研磨等不同加工需求，孔板外侧的固定压盖采用螺纹旋紧结构，拆装时无需额外工具，日常清理残留食材时可完全拆解接触食材的部件，避免卫生死角。设备的安装固定结构采用桌面夹装式设计，夹座的调节螺杆行程可适配10到45毫米厚度的桌面、台板，夹座接触面做了防滑压纹，转动摇臂加工食材时不会出现设备移位、晃动的问题，整体安装占用的台面投影尺寸不足150*200毫米，小型厨房台面也能轻松放置，不会占用过多操作空间。设计过程中针对传动结构做了受力优化，螺旋输送轴的螺距从进料端向出料端逐步收窄，可在输送食材的过程中逐步增加挤压力，避免食材在腔体内打滑空转，同时转轴与腔体的配合间隙控制在0.3毫米以内，既保证转动顺畅，又不会出现食材卡入缝隙的问题；整体外壳采用食品接触级的材质设计思路，所有与食材接触的边角都做了R2以上的圆角过渡，没有尖锐棱角，日常使用和清理时不会划伤手部。摇臂的转动半径控制在120毫米，成年人单手握持转动时的施力扭矩刚好满足日常绞碎肉类、蔬菜的需求，不会出现转动费力的情况，设备整体的重心落在夹装固定点的正上方，满载加工食材时也不会出现重心偏移侧翻的问题。
