翅片式铜管路风冷换热结构设计

　　在民用暖通、商用制冷以及小型工业温控场景中，这类翅片式风冷换热结构是热交换环节的核心承载部件，日常接触的家用空调外机、小型冷库冷风机、机柜温控散热单元里，都能看到同结构原理的换热组件。不同于管壳式换热器适配大流量高压流体的工况，这类翅片盘管结构更适配气-液两相的热交换场景，管程走制冷冷媒或者冷却载冷剂，壳程侧也就是翅片间隙走强制对流的空气，通过扩大空气侧的换热接触面积，弥补空气换热系数低的短板，整体换热效率比光管结构高出数倍。

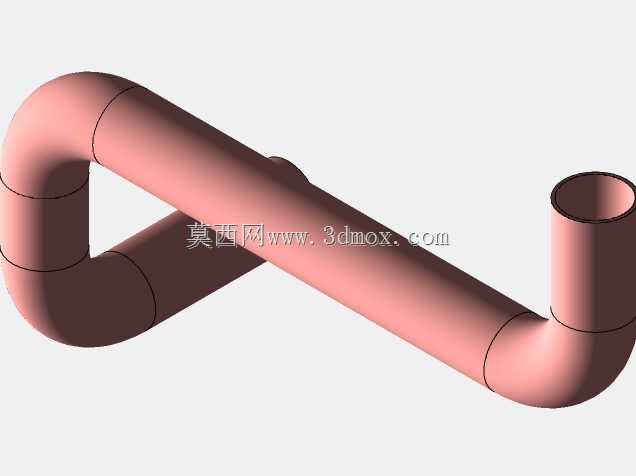

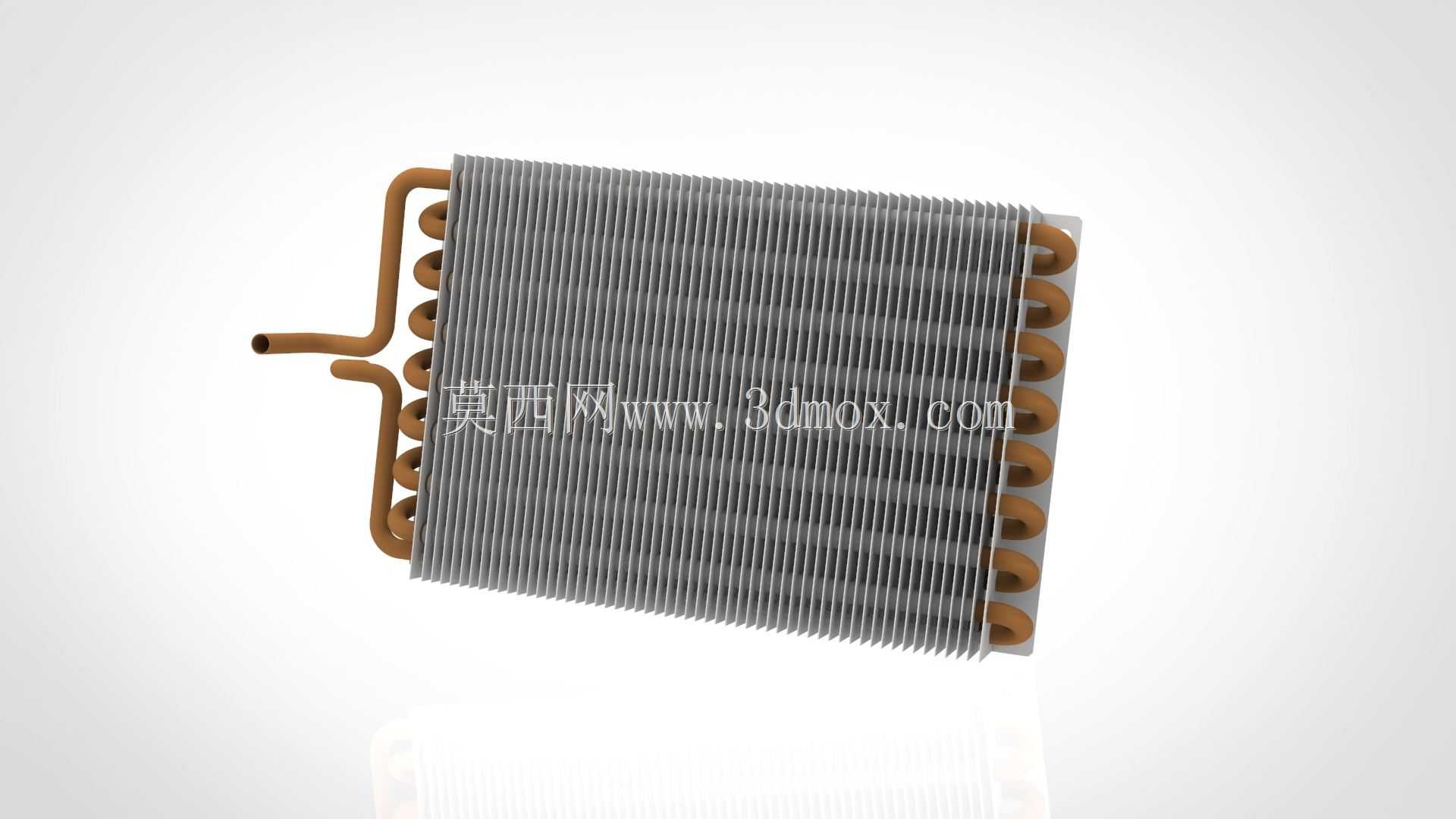

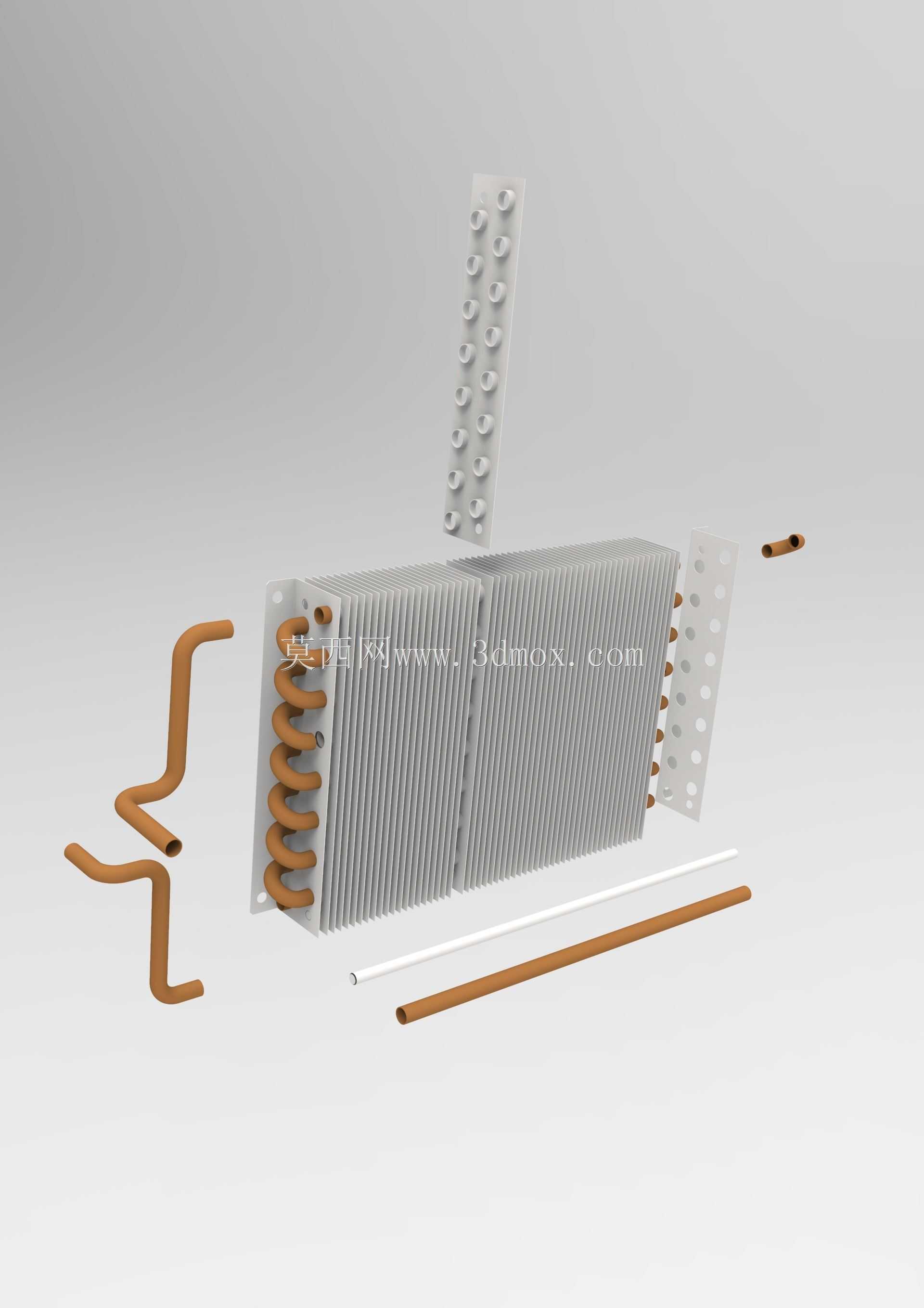

　　从结构设计逻辑来看，核心的换热基体采用等距排布的铝制翅片，翅片采用冲压翻边工艺加工，每一片翅片的翻边孔同轴度公差控制在0.1mm以内，穿管后通过机械胀管工艺让铜质盘管和翅片内壁紧密贴合，消除接触热阻，避免长期运行后因为热胀冷缩出现翅片松动、换热效率衰减的问题。盘管采用连续弯管工艺加工成蛇形回路，弯头处的弯曲半径严格控制在管径的2.5倍，既避免弯管处出现截面变形、流阻陡增的问题，也能保证冷媒在管内流动时的流速均匀，不会出现局部流量偏差导致的换热死角。进出液管的接口位置预留了足够的接管操作空间，接口朝向统一设置在侧边，方便现场安装时对接管路，不用额外调整管路走向就能适配多数常规机组的布局。

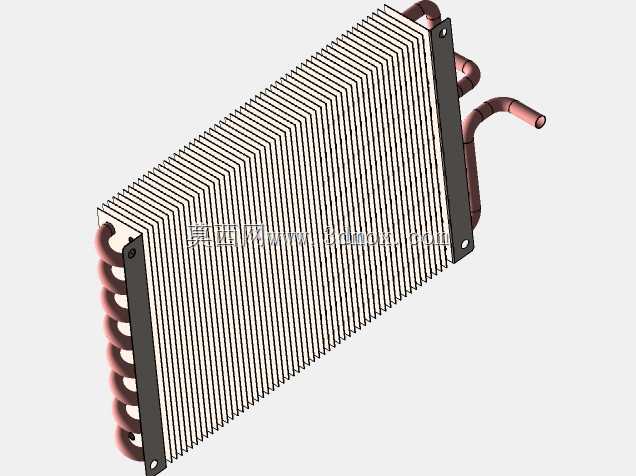

　　从安装边界维度考量，这类换热组件的整体外形为规整长方体，核心换热区的翅片边缘做了折边加固处理，两侧预留的安装支架孔位间距符合通用制冷机组的安装尺寸规范，不需要额外加工转接支架就能直接固定在机组的风道框架上。安装时需要注意翅片平面要和空气流动方向垂直，保证气流可以均匀穿过每一层翅片间隙，不会出现旁流漏风的问题；进出液管的接管位置要预留至少100mm的操作空间，方便焊接或者螺纹连接时的工具操作，同时要避免管路应力直接作用在盘管弯头处，长期运行的振动工况下要在接口处加装减震软管，防止焊口疲劳开裂。

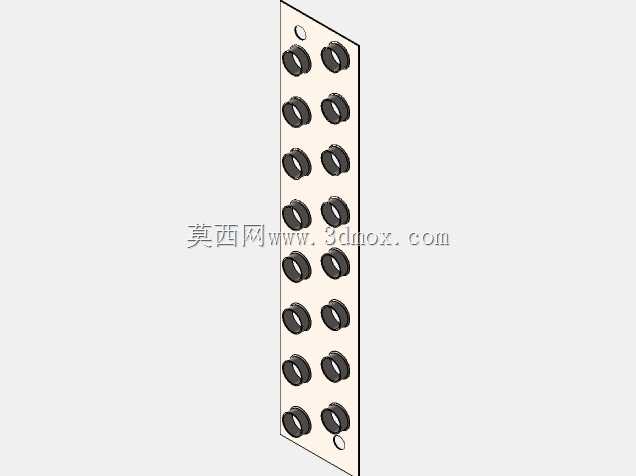

　　实际运行过程中，这类结构的空气侧流阻经过优化，翅片间距根据应用场景做了差异化匹配：用于常规空调工况的翅片间距在1.8-2.2mm之间，平衡换热效率和积灰堵塞风险；用于低温制冷工况的翅片间距会加大到3mm以上，避免结霜后快速堵塞风道。管程的流道设计采用分路并联结构，根据换热量大小匹配2-4路并行流道，控制每一路的管长偏差在5%以内，保证每一路的冷媒流量分配均匀，不会出现某一路供液不足导致的换热能力不足，甚至出现局部结霜不均的问题。在结构强度设计上，翅片组两端加装了加厚的镀锌钢板端板，端板和盘管接触的位置做了翻边护套，避免安装或者运输过程中铜管被端板割伤，端板上预留的固定孔位可以直接和风机框架、钣金护网连接，不需要额外增加支撑结构就能满足常规运输、运行的振动强度要求。

　　针对不同应用场景的适配性调整上，这类结构可以通过调整翅片密度、盘管回路数、整体长宽高尺寸来匹配不同的换热量需求，小到几百瓦的机柜散热单元，大到几十千瓦的商用空调外机，都能基于这个基础结构做参数化调整，不需要重新设计核心的穿管、胀管工艺，生产端的工艺通用性很强。建模过程中需要重点关注弯管处的曲面连续性，以及翅片和铜管的配合间隙，不能出现穿管干涉的问题，同时要预留出胀管工艺的尺寸余量，保证三维模型和实际生产工艺的匹配度，避免建模完成后出现工艺无法落地的问题。
