福勒甘蔗运输拖挂车行走机构结构设计

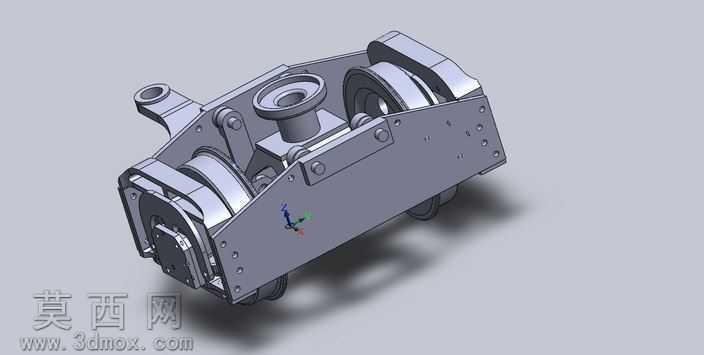

本作品为针对甘蔗田间转运场景设计的拖挂车福勒甘蔗机车行走承载机构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计公差规范，对每一处装配配合关系进行了精准定义，确保各运动部件无干涉、装配逻辑符合实际生产装配要求。建模阶段首先从核心承载车架入手，采用钣金特征搭建主体承载框架，对车架上的安装孔位、铰接支座、加强筋结构逐一进行特征绘制，还原了厚钢板折弯、焊接拼接的真实工艺结构，车架表面做了哑光金属漆材质渲染，还原了碳钢构件经抛丸处理后的粗糙金属质感。轮组部分采用多轮组承载设计，对行走轮的轮辋、轮轴、轴承安装位、侧端盖都做了独立零件建模，轮面赋予深色耐磨橡胶材质，还原橡胶轮胎的哑光弹性质感，轮组与车架之间通过铰接摆臂结构连接，摆臂的铰接销轴、轴套、限位结构都做了细节还原，可直观展示轮组的随动摆动行程，适配田间非铺装路面的起伏工况。车架上方设置的牵引连接座采用独立建模，对连接法兰的螺栓孔、中心牵引销、润滑注油孔都做了细节刻画，连接座赋予铸钢材质，表面做轻微的铸造肌理渲染，还原铸钢件的厚重质感。整体装配完成后，通过软件自带的渲染模块进行效果输出，场景采用浅灰色素模背景，添加柔和的环境漫反射光与定向主光源，在机构下方投射出柔和的软阴影，突出各部件的结构层次与装配关系，同时保留了三维坐标系标识方便查看模型的空间方位。设计过程中充分考虑了甘蔗运输的重载需求，车架侧板设置了多组阵列安装孔，可根据运载需求拓展侧边挡架结构，轮组采用多轮分散承载设计，降低单轮接地压强，适配蔗田松软路面的通行需求，各铰接位置都预留了润滑与维护空间，整体结构紧凑，承载能力强，可直接用于后续的工程出图、运动仿真模拟以及3D打印样件验证，为甘蔗田间转运拖挂车的结构优化提供了直观的三维参考依据。
