保时捷五辐运动款汽车轮毂三维设计

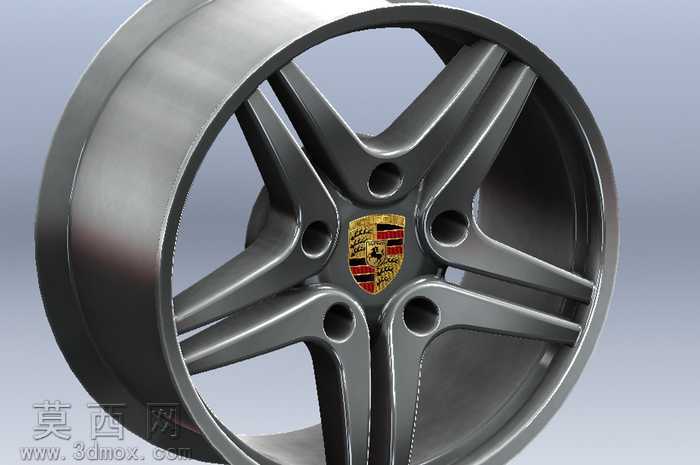

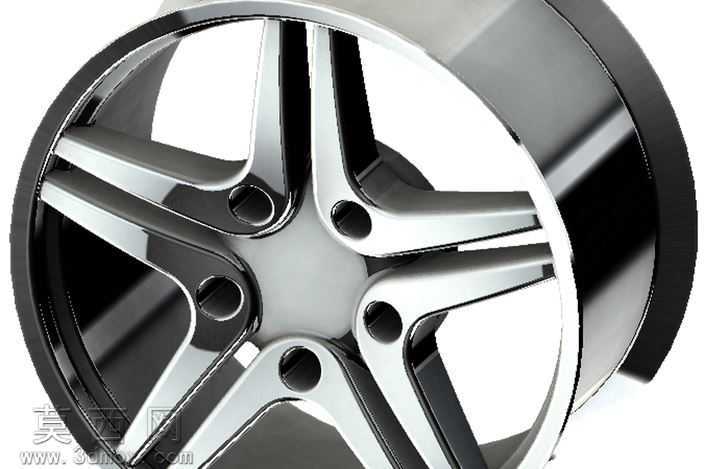

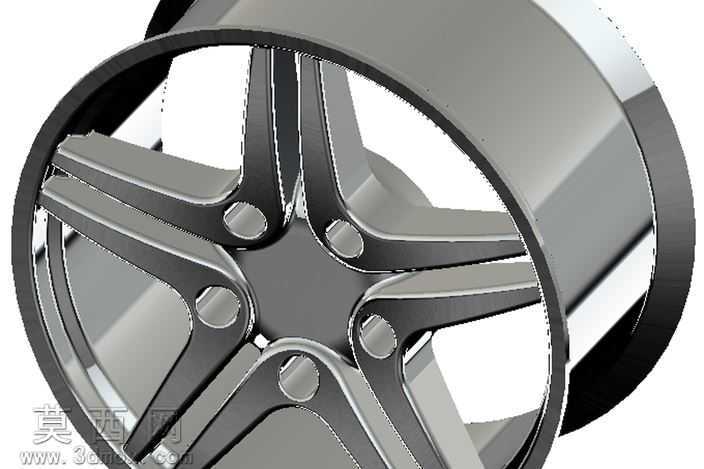

本作品为运动风格汽车轮毂的三维设计成果，建模阶段以实车搭载的保时捷原厂五辐轮毂为参考基准，首先梳理轮毂的整体结构逻辑：轮毂整体分为轮辋、辐条、中心安装座三个核心结构模块，建模初始先绘制轮毂的正投影轮廓草图，确定轮辋的外圆直径、J值对应的轮辋宽度、中心孔定位尺寸、五个螺栓孔的分度圆直径与孔径参数，为后续实体建模建立精准的尺寸约束。实体建模过程中，先通过旋转特征生成轮辋的基础筒体结构，对轮辋边缘的胎圈座、轮缘位置做圆角过渡处理，还原真实轮毂的装配适配结构，避免尖锐棱角带来的应力集中问题。辐条部分采用五组对称式双叉辐条设计，每根辐条从中心安装座向外延伸至轮辋内壁，建模时通过放样特征塑造辐条的立体扭转曲面，辐条表面做内凹的弧面处理，既还原运动轮毂的肌肉感造型，也通过曲面造型优化视觉上的轻量化效果。中心安装座位置预留品牌标识的嵌装凹槽，五个螺栓孔做沉孔处理，匹配实车的螺栓装配结构，同时在辐条与轮辋、辐条与中心座的连接位置做渐变圆角过渡，还原铸造轮毂的工艺特征，避免结构直角带来的应力缺陷。材质与渲染阶段，为轮毂主体赋予金属银灰色的铝合金材质，调整材质的反射粗糙度参数，模拟哑光金属漆的细腻质感，中心的品牌标识区域单独赋予分色材质，还原盾形车标的金、红、黑、白四色分层效果，渲染时采用柔和的工作室环境光，通过多角度打光凸显辐条的曲面转折与金属材质的光影层次，清晰呈现轮毂的结构细节与造型质感。整体设计严格遵循量产轮毂的结构比例，所有安装尺寸符合乘用车轮毂的通用规范，既还原了经典运动轮毂的造型特征，也通过精准的建模保证结构的合理性，可用于汽车外观改装方案展示、整车装配匹配验证、3D打印样件制作等场景。
