U型卡口节能荧光灯结构设计

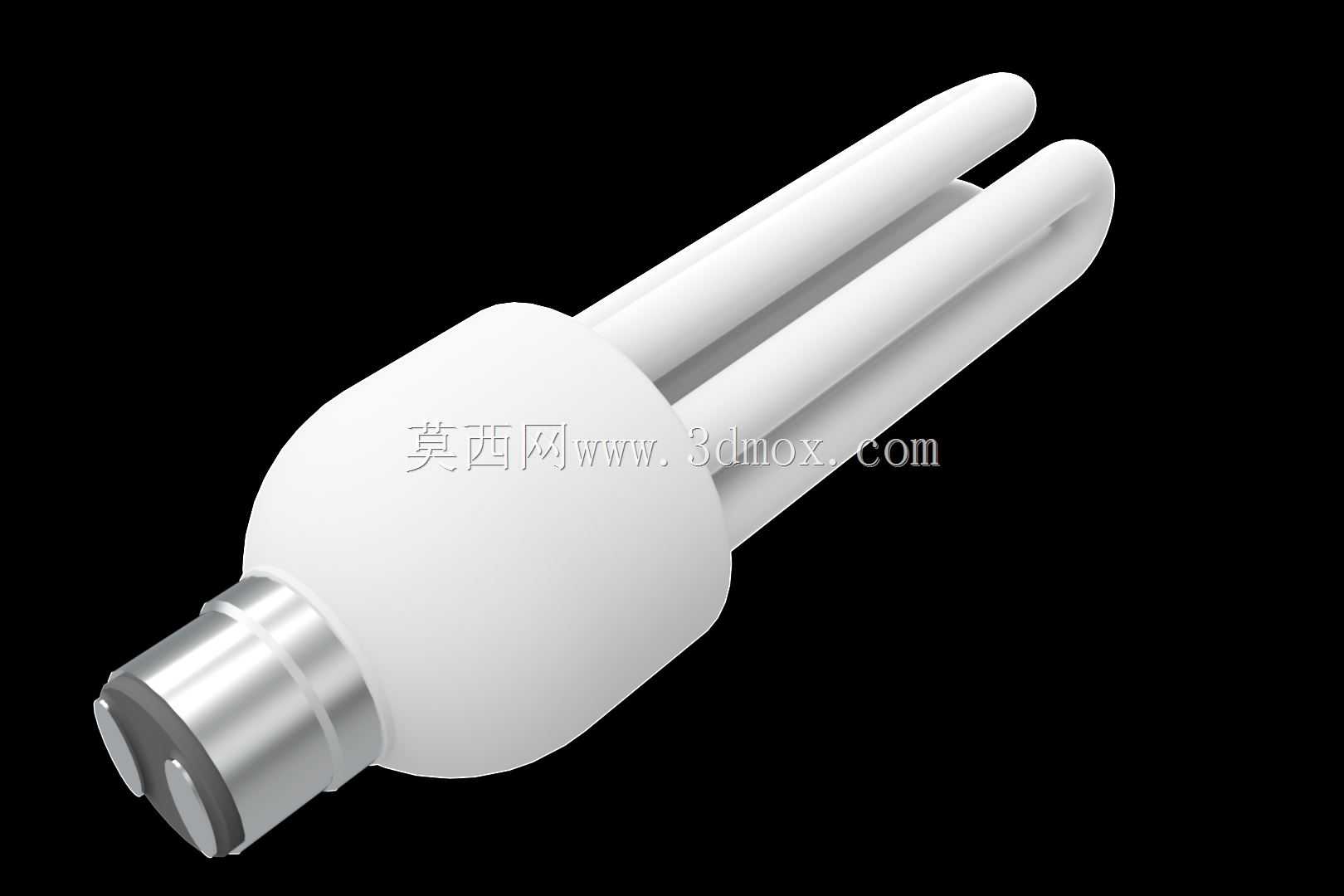

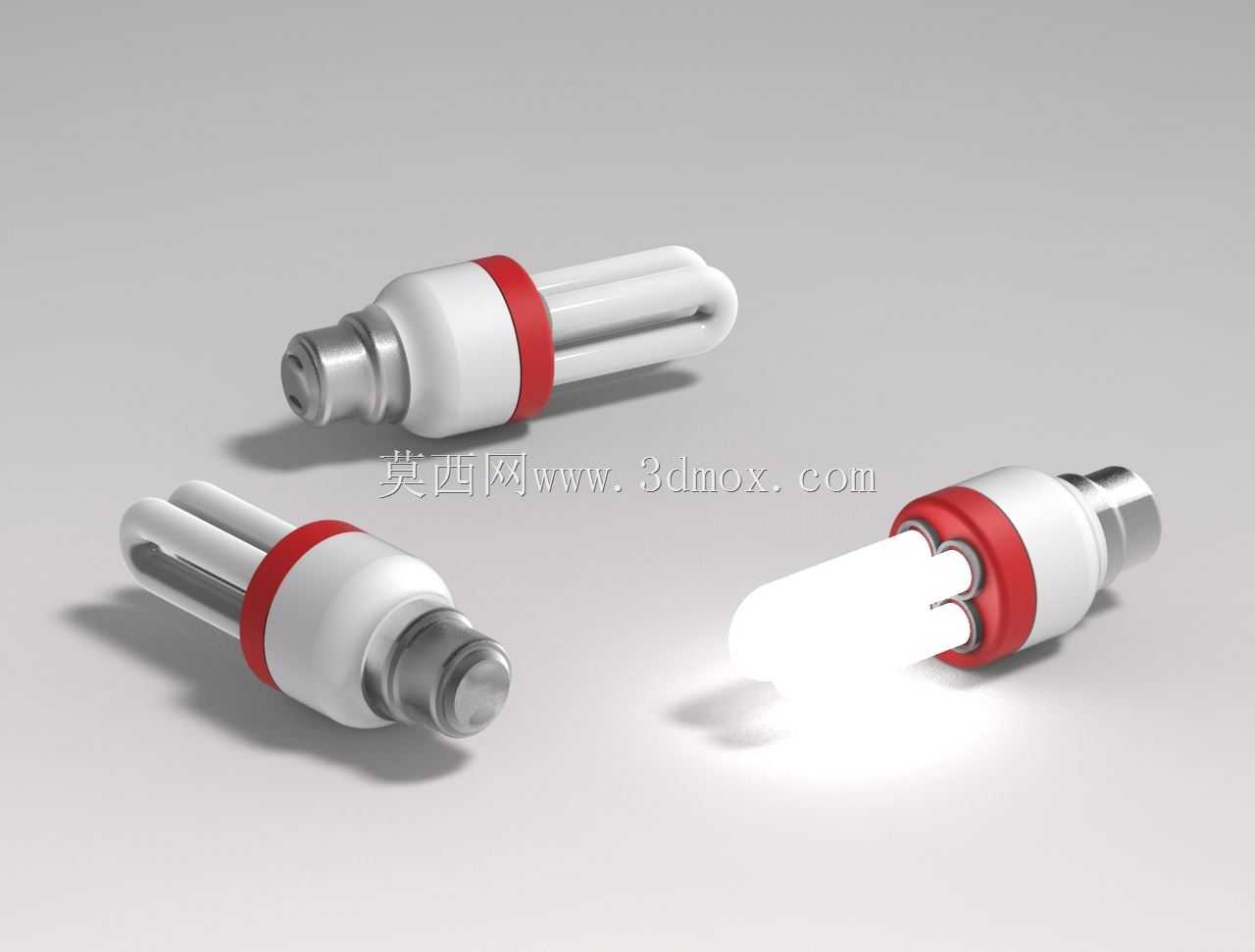

日常民用与商用场景里，这类U型卡口节能灯的适配范围极广，老式卡口灯座的楼道、老式居民住宅、厂区辅助照明区域都能直接替换安装，不需要额外改动灯座结构，相比螺口灯头，卡口式的安装对位更快捷，旋转卡入后触点接触稳定性更好，在存在轻微振动的走廊、设备旁辅助照明点位，不容易出现松脱断电的问题。从结构设计逻辑来看，整体分为三个核心功能段：底部的B22标准卡口灯头段，采用金属冲压铜质外壳，两个对称的导电触点突出灯头端面，卡入灯座后直接与市电触点连通，灯头与上部塑壳的衔接处做了台阶限位，装配时涂覆密封胶固定，既可以防止安装拧动时灯头跟转，也能阻挡灰尘、潮气进入灯体内部的电子镇流器腔。中间的塑壳腔体是整灯的核心容纳区，内置紧凑型电子镇流器，腔体的壁厚设计在1.8mm到2.2mm之间，采用阻燃PBT材质注塑成型，外表面做细微磨砂处理，既可以提升握持安装时的摩擦力，也能避免长期使用后表面积累的指纹、污渍影响外观，腔体与灯管衔接的位置做了环形承托台阶，三根U型灯管的管脚插入腔体后，用耐高温密封胶固定，同时完成管脚与镇流器输出端的电气连接。上部的三根U型荧光灯管采用并排错位排布，相比单U、双U结构，三U排布可以在有限的高度尺寸内获得更长的荧光粉涂覆路径，提升整灯的光效输出，灯管的管壁采用钠钙玻璃材质，内壁涂覆三基色荧光粉，管内充入低压汞蒸气与惰性缓冲气体，点亮时通过电子镇流器输出的高频电压激发汞原子释放紫外线，再由荧光粉转化为可见光。安装边界方面，整灯的最大外径不超过55mm，总长度控制在130mm以内，适配绝大多数常规灯罩的内部容纳空间，不会出现灯罩盖不上、灯体外露的问题，灯头的卡口尺寸完全符合B22灯座的通用标准，插入后旋转30度即可完成锁定，两个对称的弹性卡爪会嵌入灯座的定位槽内，保证连接可靠性。建模过程中需要重点关注几个配合公差：灯头与塑壳的配合公差选H7/k6过渡配合，保证装配后无松动；灯管插入塑壳的深度不小于8mm，避免长期使用后灯管受外力出现歪斜脱落；灯管之间的间隙保留3mm以上，既可以保证点亮时的散热空间，也能避免生产装配时灯管互相磕碰出现碎裂。这类灯具的实际使用中，散热路径主要通过塑壳表面与灯管表面的自然对流完成，所以建模时不需要额外设计散热鳍片结构，保持外表面光滑无凸起即可，减少积灰的同时也能降低注塑生产的模具复杂度。
