发动机配套离心式鼓风送风结构

　　在动力设备的配套辅件设计中，送风类部件的匹配度直接影响核心动力单元的运行稳定性，这款鼓风结构主要面向小排量内燃式发动机的进气增压、舱内散热送风场景，可适配通用小型汽油机、航模类动力单元以及小型固定式动力机组的配套需求。从实际使用场景来看，这类鼓风部件既可以作为发动机进气端的增压单元，提升气缸进气充盈度优化燃烧效率，也可独立作为散热送风组件，为发动机缸头、散热鳍片区域提供定向高速气流，带走持续运行产生的累积热量，避免动力单元因过热出现功率衰减、部件形变等问题。

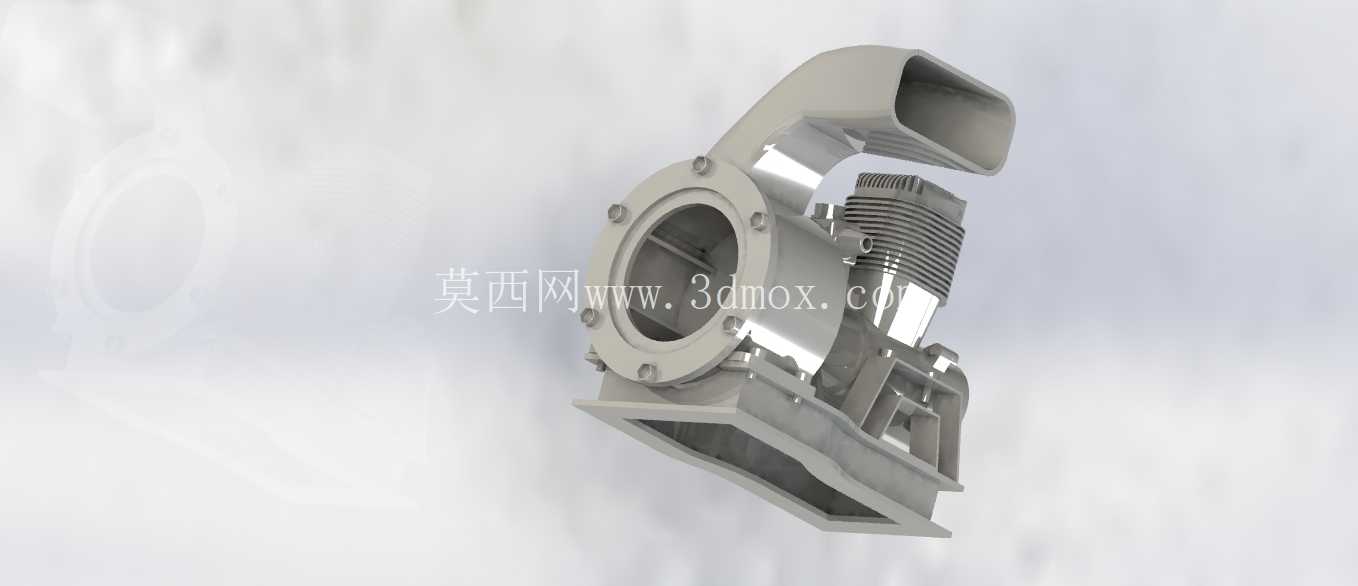

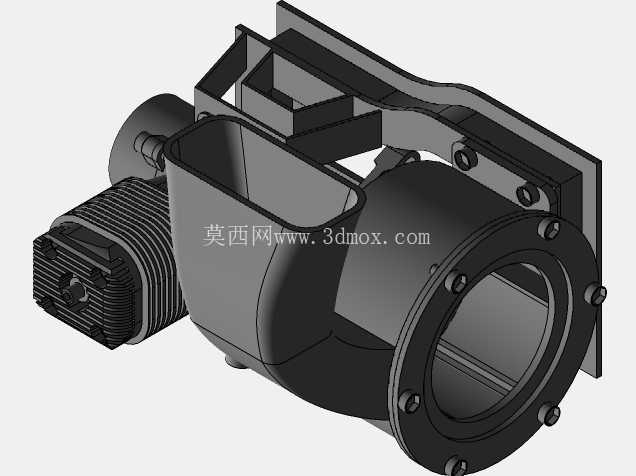

　　从功能特性来看，该结构采用离心式鼓风的经典流道设计，进风端采用带螺栓孔的圆形法兰对接结构，可直接与发动机缸体的进气端口或者散热风道的对接面通过紧固件刚性连接，安装面的密封槽预留设计可保证对接位置的气密性，避免送风过程中出现压力泄漏损失。出风端采用弯折式导向风道结构，可根据安装空间的布局需求将气流导向指定区域，无需额外加装转接导风管，减少了配套安装的零件数量，也降低了风道转接带来的风阻损耗。鼓风叶轮部分采用直叶式结构设计，加工难度低，动平衡调校门槛不高，在高转速运行状态下可输出稳定的风压，适配发动机从怠速到额定转速区间的不同送风量需求，叶轮与壳体之间的间隙控制在合理范围，既避免运转过程中出现刮蹭干涉，也能减少间隙漏风带来的效率损失。

　　设计思路上，整体结构优先考虑安装适配性与运行可靠性，壳体采用一体化铸造成型的结构逻辑，减少拼接结构带来的强度薄弱点与密封隐患，安装法兰位置的螺栓孔采用均匀圆周排布，可兼容多数同规格小型发动机的对接孔位，无需对原有发动机的安装面做二次改装。风道的弯折角度经过流道优化，避免出现直角急转弯带来的风阻陡增问题，气流在壳体内的流转路径平滑，可有效降低高速送风时产生的气动噪音。壳体外部的加强筋结构沿风道走向布置，既可以提升壳体整体的结构刚性，避免高转速下壳体产生共振形变，也能在一定程度上增大壳体的散热面积，帮助鼓风结构自身在持续运行过程中散出轴承位置产生的热量。

　　从安装边界与尺寸适配来看，该鼓风结构的主体轮廓适配单缸小型发动机的侧部安装空间，整体轴向安装尺寸不会超出发动机原有缸体的宽度边界，安装后不会与发动机的火花塞、供油管路、启动拉盘等周边部件产生空间干涉。进风法兰的对接孔径匹配常规小型发动机的进气口尺寸，法兰厚度满足螺栓紧固的受力需求，不会在长期震动工况下出现法兰开裂问题。出风端口的尺寸可直接对接发动机散热风道的入口，气流可直接吹向缸头散热鳍片的核心区域，覆盖整个散热面，不存在送风盲区。结构上预留的轴承安装位可直接匹配常规规格的深沟球轴承，支撑叶轮轴的高速运转，轴承位的同轴度公差控制在合理范围，可减少运转过程中的轴承磨损，延长部件的整体使用寿命。在实际配套使用中，该鼓风结构可随发动机输出轴同步驱动，无需额外配置独立动力源，简化了整体动力系统的结构布局，也降低了配套系统的故障点数量，适合在小型通用动力设备、模型动力单元、小型固定式发电机组等场景下配套使用。
