方形法兰式安装基座连接结构

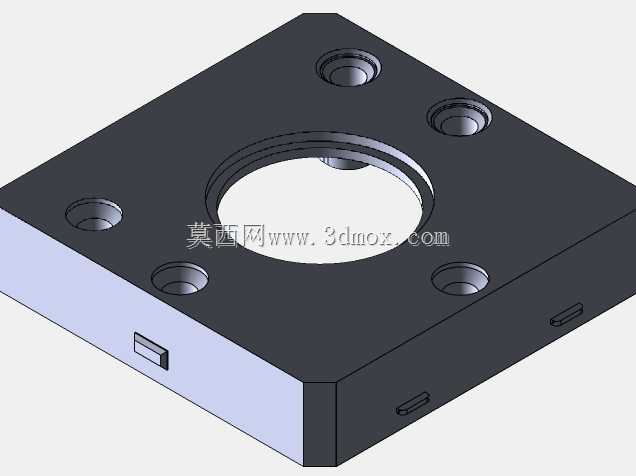

这类方形带中心通孔的安装基座，常应用在气动元件、直线轴承、导向轴支座的配套安装场景中，也可作为小型模组的端面固定座使用，在自动化输送线、工装夹具定位工位、小型检测设备的框架搭建环节都能见到这类结构的身影。从结构设计来看，整体采用方块式基体，中心大尺寸通孔为贯穿式设计，主要用于穿过被支撑的轴类、杆类零件，或是作为流体、气路的过孔通道，孔口做了倒角处理，既可以避免安装时刮伤配套零件的表面，也能在压装配套衬套时起到导向作用。基体上均匀分布的六个沉头安装孔，沿中心孔的周向对称排布，沉孔深度经过精确计算，能够保证内六角螺栓安装后头部完全沉入基体平面以下，不会突出安装面干涉其他配套部件的运动，安装孔的位置度公差控制在合理范围，能保证与配套设备安装面的孔位精准对齐，降低现场装配的调整难度。基体侧面预留的小型凹槽结构，主要用于安装定位销、防转卡簧或是感应开关的触发片，部分场景下也可作为走线槽容纳细小的传感器线缆，避免线缆外露被运动部件剐蹭。设计这类结构时，首先要确定中心通孔的配合公差，根据穿过零件的配合需求选择间隙配合或是过渡配合，其次要核算安装孔的中心距与安装面的平面度，平面度要求控制在0.02mm以内，保证安装后基座与贴合面完全接触，不会出现局部翘起导致的受力不均问题。基体的厚度设计需要结合承载的径向载荷与轴向载荷计算，避免受力后出现形变导致中心孔的同轴度超差，影响配套轴类零件的运动精度。安装边界方面，方形基体的四个边角做了微小的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在狭小安装空间内减少与周边结构的干涉，整体外形规整，便于在安装面板上排布多个同类型基座，不需要额外预留过多的避让空间。这类基座的材质通常根据使用场景选择，常规工况下采用45号钢表面发黑处理即可满足防锈与强度需求，有轻量化需求的场景也可选用6061铝合金做阳极氧化处理，在腐蚀环境下使用则会选用304不锈钢材质。实际装配时，需要先将基座的安装面与设备贴合面清理干净，避免铁屑、灰尘等杂质垫在结合面之间导致安装倾斜，螺栓锁紧时要采用对角锁紧的方式，逐步施加扭矩，避免单侧受力过大导致基座形变，安装完成后需要检测中心孔与配套导向件的同轴度，保证后续运动部件运行顺畅无卡滞。
