带国标插孔的可编程数字定时插座结构

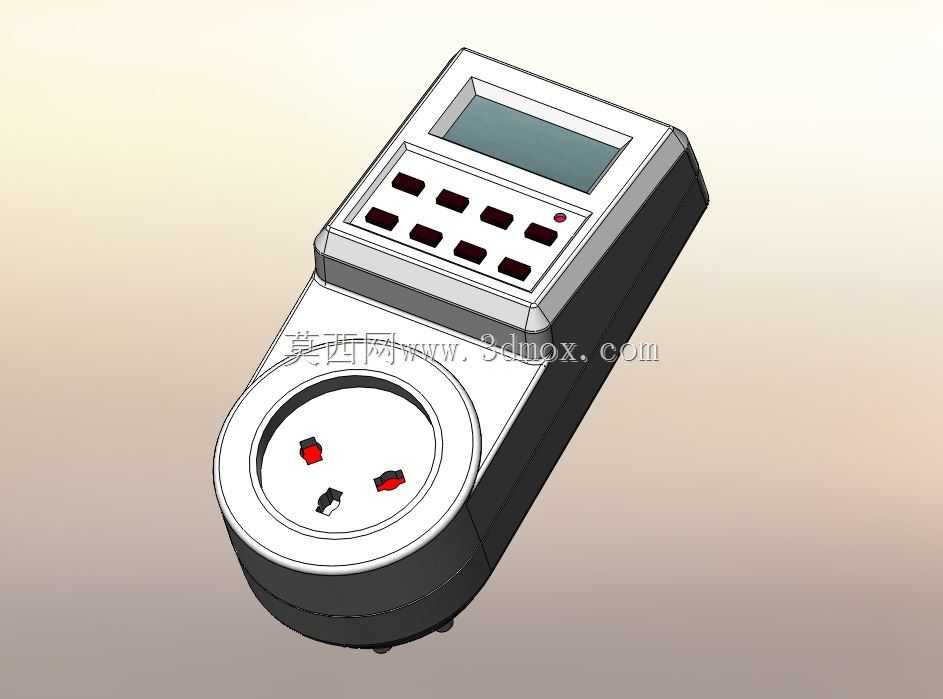

这款定时装置的核心应用场景覆盖民用居家、小型办公工位、实验室测试台等需要对用电设备进行通断时序控制的场合，可直接对接国标三孔插座取电，无需额外布线改造，插装即用的特性大幅降低了时序用电控制的部署门槛。从实际用途来看，它可以为充电器、小型加热设备、水族箱供氧泵、实验室测试负载等设备提供精准的通断控制，避免设备长时间通电带来的能耗浪费与安全隐患，也能满足需要周期性通断供电的特殊工况需求。功能层面，上部集成的液晶显示屏可实时显示当前计时参数、通断状态与预设程序，排布的8个实体按键分别对应模式切换、时间调整、参数确认、周程设置等操作，单个红色状态指示灯可直观反馈当前插座回路的通电状态，下部集成的国标三孔插孔可兼容常规10A以内的两脚、三脚插头，满足绝大多数小型用电设备的接插需求。设计思路上采用上下分舱的结构布局，上部为控制电路与操作交互舱，下部为强电接插与继电器通断舱，强弱电区域通过内部筋位做物理隔离，避免强电串扰影响控制电路稳定性，外壳采用阻燃ABS材质注塑成型，握持边缘做了R3圆角过渡，既避免装配使用时的锐边划伤，也能提升日常插拔操作的握持手感。外形整体为长方圆角过渡结构，接插端直径略大于控制端宽度，插装到墙面插座后不会遮挡相邻的其他插座点位，整体厚度控制在合理范围，不会因为突出墙面过多造成磕碰风险，安装时无需额外固定件，直接利用插座插片的夹持力即可完成固定，拆卸时直接拔出即可，维护更换十分便捷。结构设计上充分考虑了日常使用的操作逻辑，按键排布符合单手操作的拇指活动范围，显示屏倾斜角度适配人站立操作时的视线高度，无需弯腰即可清晰读取屏幕参数，插孔位置的防护门结构可避免异物插入造成的触电风险，内部继电器选型匹配常规民用插座的载流要求，长时间通电工况下的温升控制在安全阈值内，可满足长期稳定运行的使用需求。
