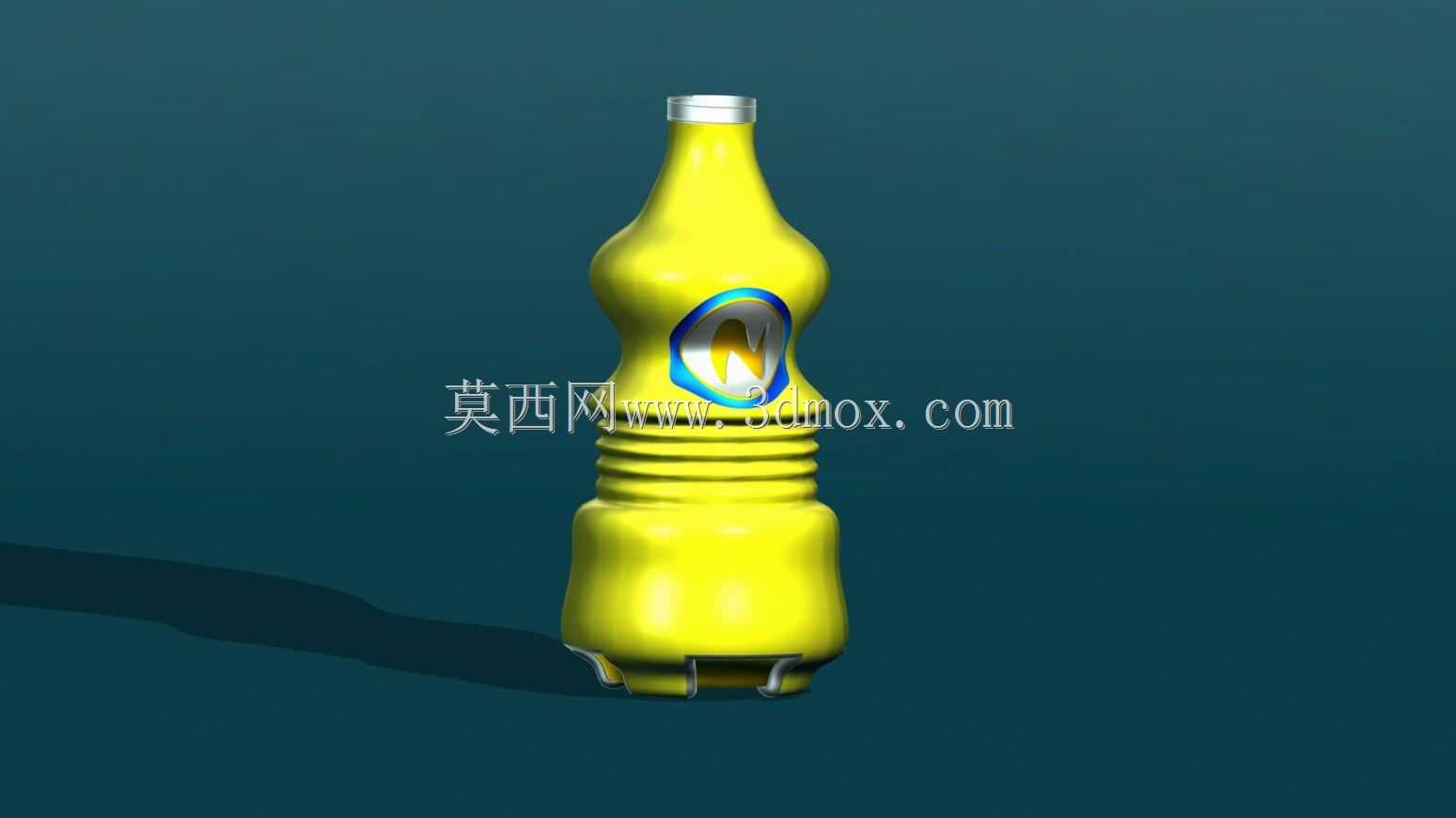

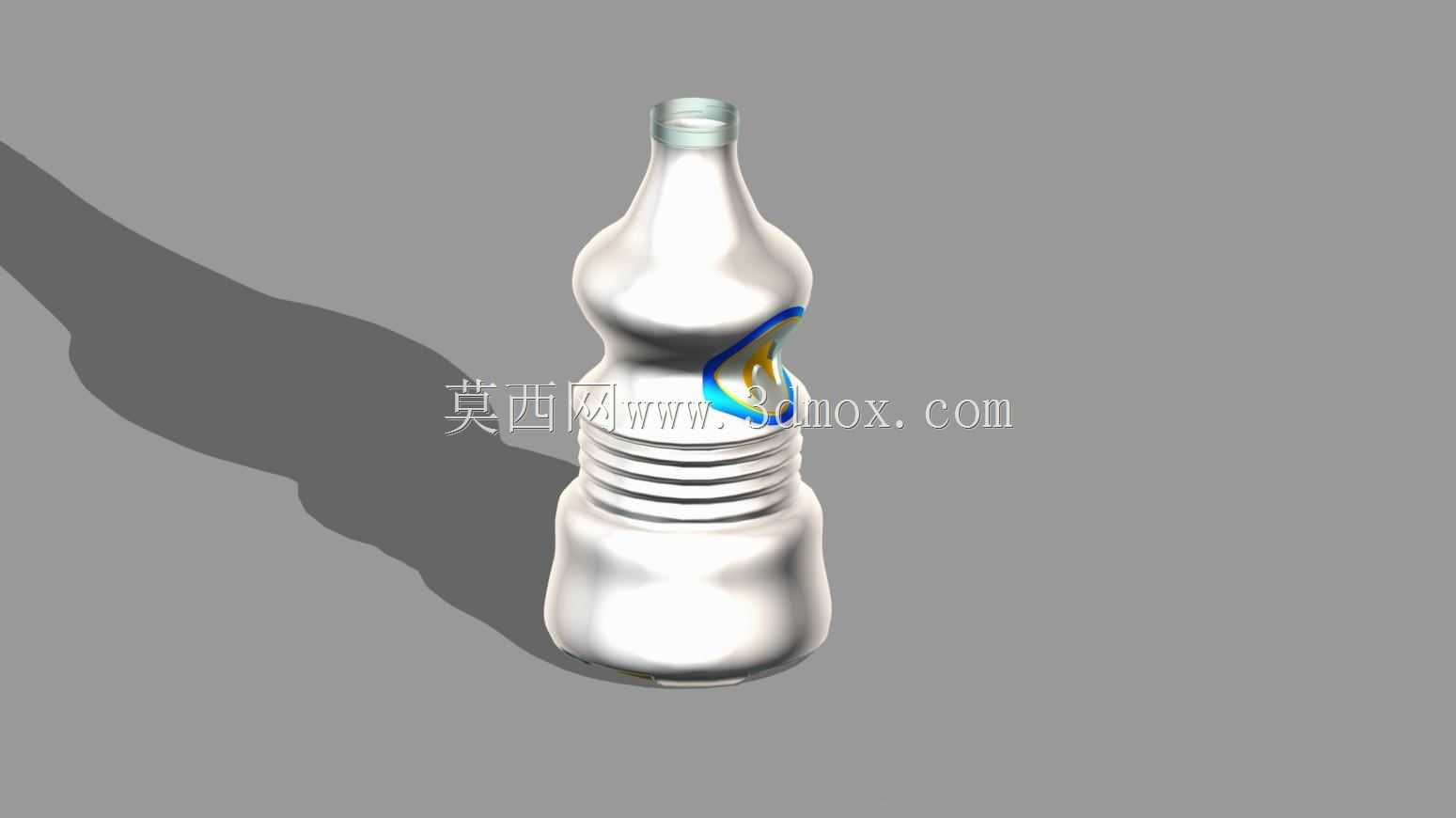

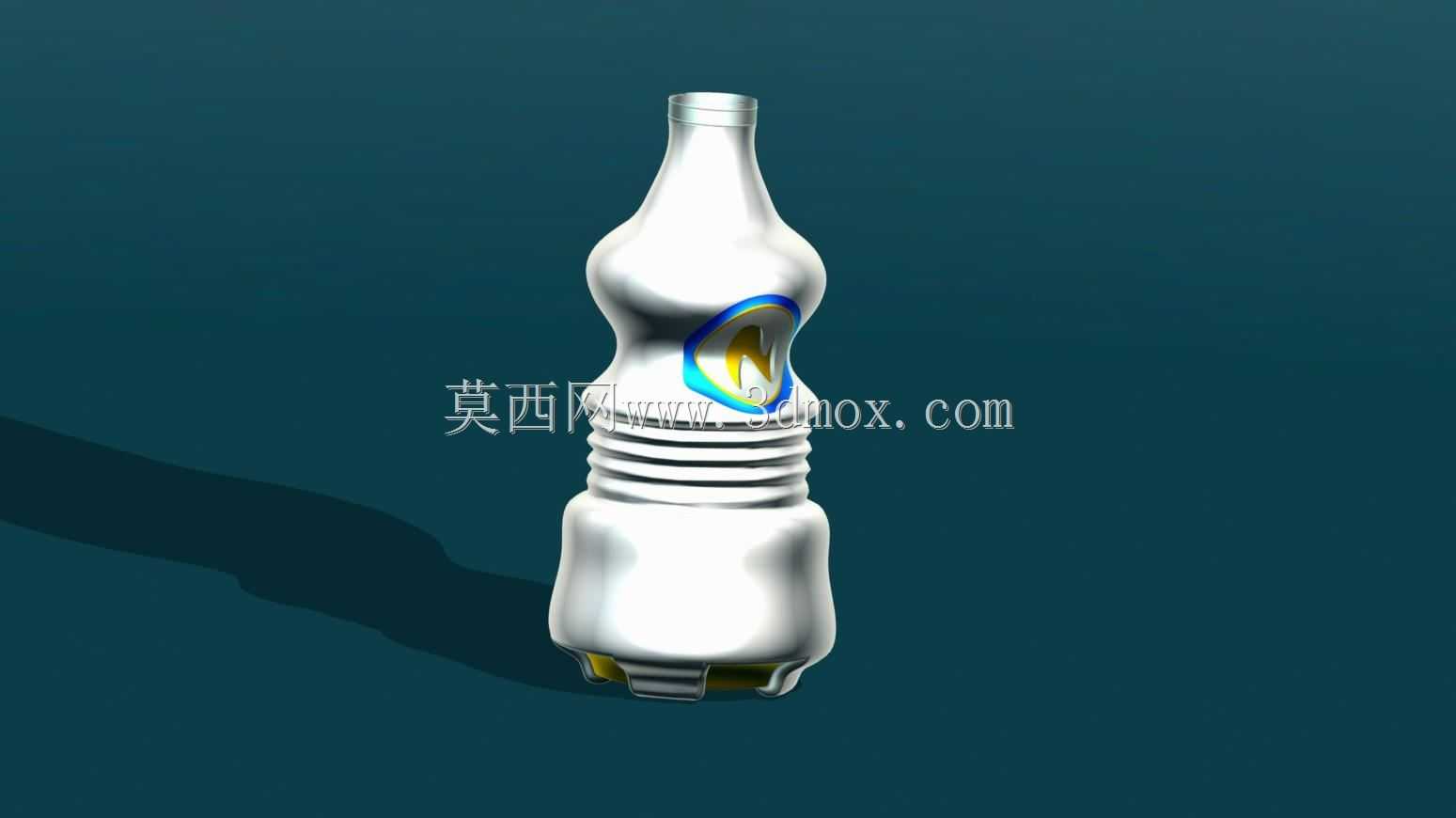

带防滑握持结构的异形饮用塑料瓶

这款异形塑料瓶的建模过程，首先要考虑快消饮品灌装生产线的适配边界，瓶身总高度需要匹配现有灌装机的灌装头行程区间，底部的内凹支撑结构要适配输送线的定位卡槽，避免高速输送过程中出现卡瓶、倒瓶问题，同时底部的加强筋结构要兼顾堆码承重需求，满瓶状态下多层堆码不会出现瓶身凹陷变形。瓶身中部的多道环形防滑肋，是结合人体工学握持尺寸设计的，肋条的深度控制在1.5mm左右，既不会因为凸起过高影响套标工序的标签贴合平整度，也能保证消费者单手握持时的摩擦力，即使瓶身附着冷凝水也不易打滑。瓶身上部的收腰曲线，一方面是为了优化瓶内液体的流道，倾倒时液体不会因为气压差出现断续喷溅的问题，另一方面收腰位置的直径刚好适配常规自动售货机的货道弹簧螺距，不会出现卡货无法掉落的情况。瓶口位置采用标准的螺纹接口，匹配市面通用的塑料防盗瓶盖，螺纹的牙型角度、螺距都严格参照包装容器的通用接口标准，不需要额外开制新的瓶盖模具，能大幅降低量产时的模具投入成本。建模时瓶身的曲面过渡全部采用G2连续，避免曲面出现棱角折痕，吹塑生产时不会因为应力集中导致瓶身厚薄不均，提升成品合格率。瓶身的壁厚从瓶口到瓶底做渐变处理，瓶口位置壁厚稍大保证螺纹连接的结构强度，瓶身主体壁厚均匀控制吹塑成型的冷却周期，底部位置壁厚适当加厚提升抗冲击性能，灌装后跌落测试时不会出现底部开裂漏液的问题。整个瓶型的外轮廓尺寸还考虑了外包装箱的排布，单瓶最大直径处的尺寸配合常规瓦楞纸箱的内尺寸，一箱12瓶或者24瓶排布时不会出现过多空隙，提升仓储运输时的空间利用率，降低物流环节的单位成本。
