带烟灰缸功能的创意分类垃圾箱结构设计

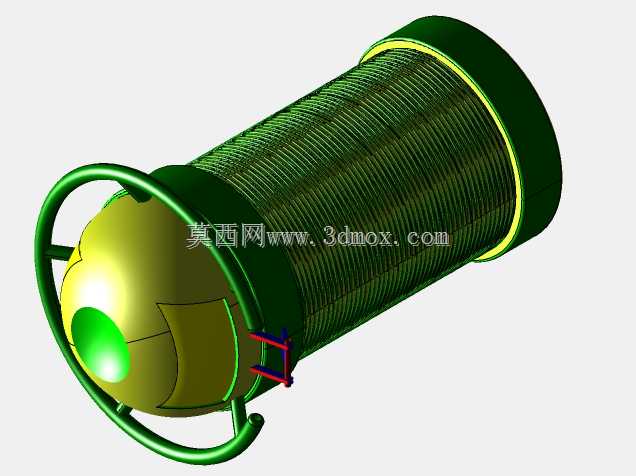

该款垃圾箱主要面向公共办公区、商圈步行街区、工业园区公共休息区等场景投放，可同时满足常规垃圾收纳、烟蒂收纳两类公共卫生需求，解决传统公共区域垃圾箱与烟灰缸分设占用空间、烟蒂随意丢弃引发火情隐患的实际问题。整体采用卧式筒型主体结构，主体外轮廓做圆弧过渡处理，无尖锐外凸棱角，可降低公共区域人员磕碰的受伤风险，安装时无需额外预埋固定结构，直接放置于平整硬质地面即可，底部预留10mm高度的防滑支撑边，可适配地砖、水泥、沥青等多数公共区域地面材质，常规放置状态下可抵御6级以下侧风不发生滑移倾覆。

功能结构上，筒体前端集成半球型端盖结构，端盖上方设置独立的绿色烟灰缸腔体，腔体内部做阻燃隔热层设计，可容纳烟蒂并隔绝余温，避免引燃周边垃圾；端盖上设置两个可自由旋转的黄色投料挡板，日常处于闭合覆盖状态，可阻挡筒内异味散出、避免垃圾被风吹散，投放瓶类、纸团等小型垃圾时，仅需轻推挡板即可向内旋转开启，投料完成后挡板靠自重复位闭合；当需要清理纸箱、大件包装废弃物等尺寸较大的垃圾时，可直接解锁半球型端盖的快拆锁扣，将整个端盖翻开，露出筒体全截面开口，方便大件垃圾投放，也便于保洁人员后续清空筒内收纳物。筒体中段采用网格状镂空外层结构，该结构一方面可降低整体自重，减少材料消耗，另一方面可在网格区域粘贴宣传海报、标识贴，适配不同场景的宣传提示需求，主体采用绿色为主的配色方案，契合环保回收的视觉识别逻辑，也便于在公共区域快速识别定位。

设计过程中重点考量了公共场景下的使用耐久性，旋转挡板的转轴部位采用耐磨自润滑材质，无需频繁加注润滑脂即可保证长期旋转顺畅，快拆锁扣采用防误触结构，非保洁人员无法随意开启端盖，避免垃圾被恶意翻弄散落；烟灰缸腔体与主垃圾仓做完全隔断设计，烟蒂余温不会传导至主仓内的纸质、塑料类易燃垃圾，从结构层面降低火灾隐患。整体结构无复杂传动部件，日常维护仅需定期清空仓内垃圾、擦拭烟灰缸腔体即可，运维成本较低，可适配多数公共区域的卫生设施配置需求。
