清洁设备用弯型喷嘴接头结构设计

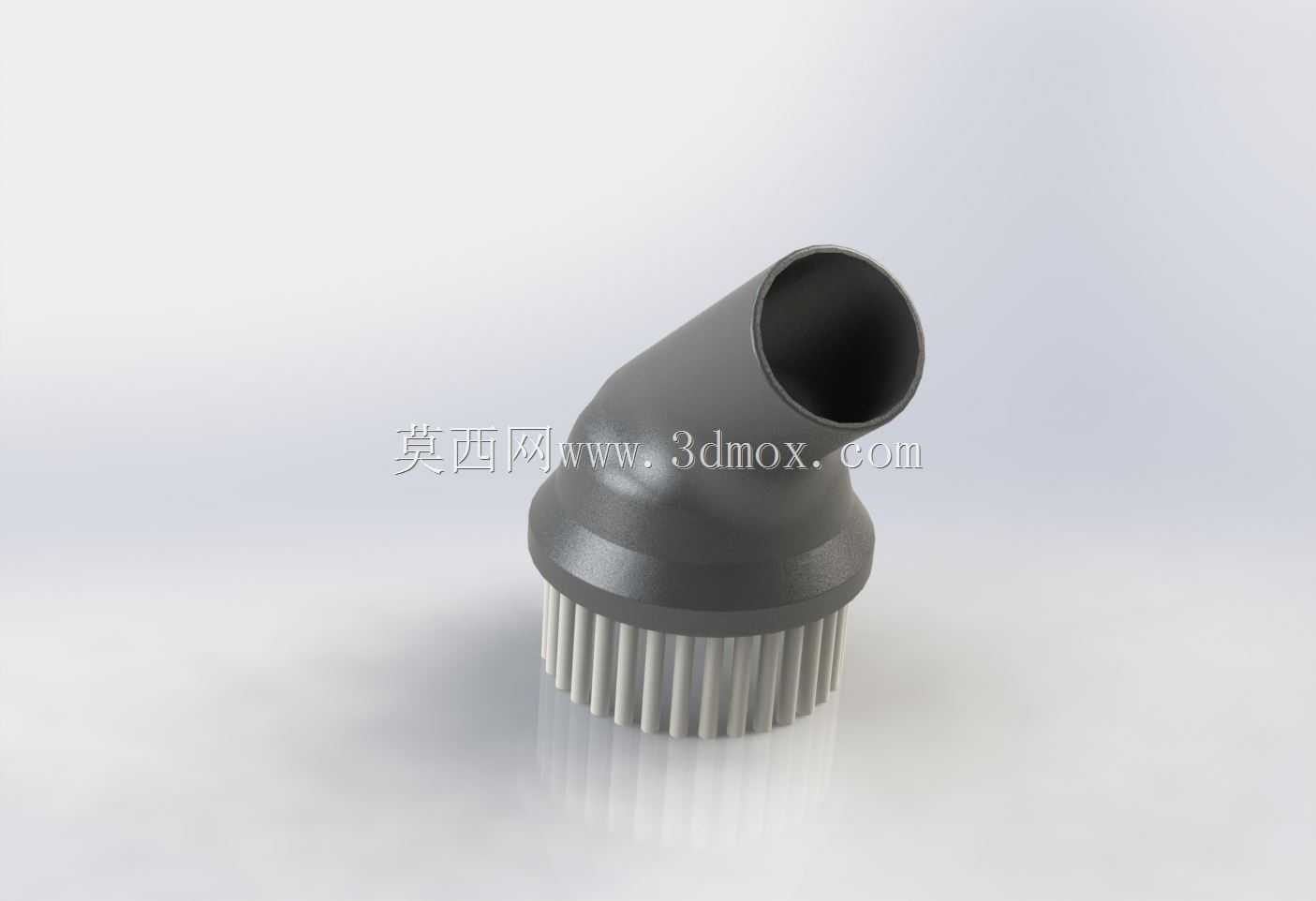

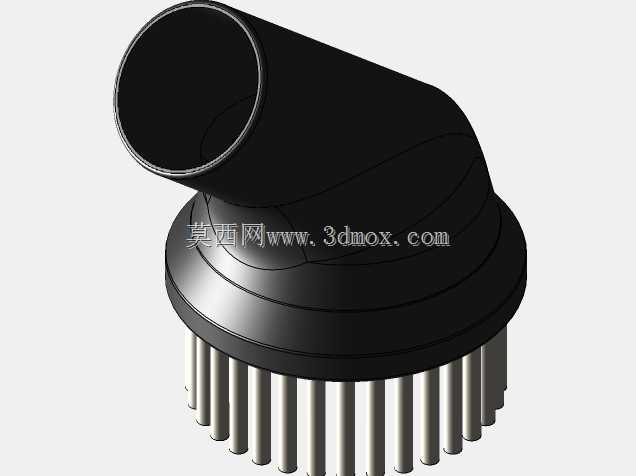

这款弯型接头主要应用在商用及家用清洁设备的流体输出末端，是连接清洁药剂供给管路与喷出口的核心过渡部件，常见于高压清洁机、喷抽式清洗设备的药剂喷洒模块，负责将调配好的清洁溶剂以稳定的流道导向输送至喷射端，避免管路弯折造成的流阻骤升问题。从实际使用场景来看，这类接头需要长期接触弱碱性清洁溶剂，同时承受一定的管路输送压力，因此设计阶段首先考虑了流道的顺滑过渡，整体采用45度斜向弯角结构，相比直角接头能减少30%左右的流体紊流，降低溶剂输送过程中的压力损失，保证药剂喷出的流量稳定性。接头下部采用带竖向防滑筋的外螺纹结构，安装时可以借助防滑筋增加手部摩擦力，无需额外工具即可完成与设备基座的手动拧紧，防滑筋的高度控制在1.2mm，间距2mm，既保证足够的握持摩擦力，又不会因为筋条过锐造成安装时的手部划伤，螺纹段的长度经过匹配测算，刚好适配常规清洁设备基座的内螺纹深度，拧紧后端面与基座贴合面完全压紧，不需要额外加装密封垫即可实现基础密封，减少装配零件数量。上部的斜向出口为标准等径直筒结构，内径与常规清洁设备的输出软管内径完全匹配，插接后可以通过喉箍实现二次紧固，避免工作过程中软管脱落，出口端面做了0.5mm的圆角倒角，插接软管时不会割伤软管内壁，延长软管的使用寿命。整体外形的最大外径位于弯角过渡段，安装时需要预留的径向空间不超过45mm，轴向安装高度从螺纹下端面到出口顶端的距离为62mm，在紧凑的清洁设备舱内布局时不会和周边的管路、结构件产生干涉。设计过程中对壁厚做了均匀化处理，整体壁厚保持在2.5mm，既满足0.3MPa工作压力下的强度要求，又不会因为壁厚过大造成材料浪费，弯角处的内壁做了圆弧过渡，没有应力集中的尖角位置，长期承受流体压力也不会出现开裂问题。外表面做了哑光磨砂处理，日常使用中沾染的清洁药剂残留可以直接用抹布擦拭干净，不容易残留污渍，下部的防滑筋从螺纹段根部一直延伸到弯角过渡段下方，整个握持区域都有防滑结构，即使手上沾有清洁溶剂或者水渍，也能顺利完成拆装操作。从结构选型角度，这类弯向接头相比直型接头，可以根据清洁设备的喷杆布局调整出口朝向，减少管路的弯折弧度，让整个药剂输送管路的走向更加顺畅，降低管路弯折老化的速度，在多喷头布局的清洁设备上，不同角度的弯接头还可以实现不同方向的药剂喷洒覆盖，提升清洁作业的效率。
