透明塑料可调臂颚式纸巾架结构设计

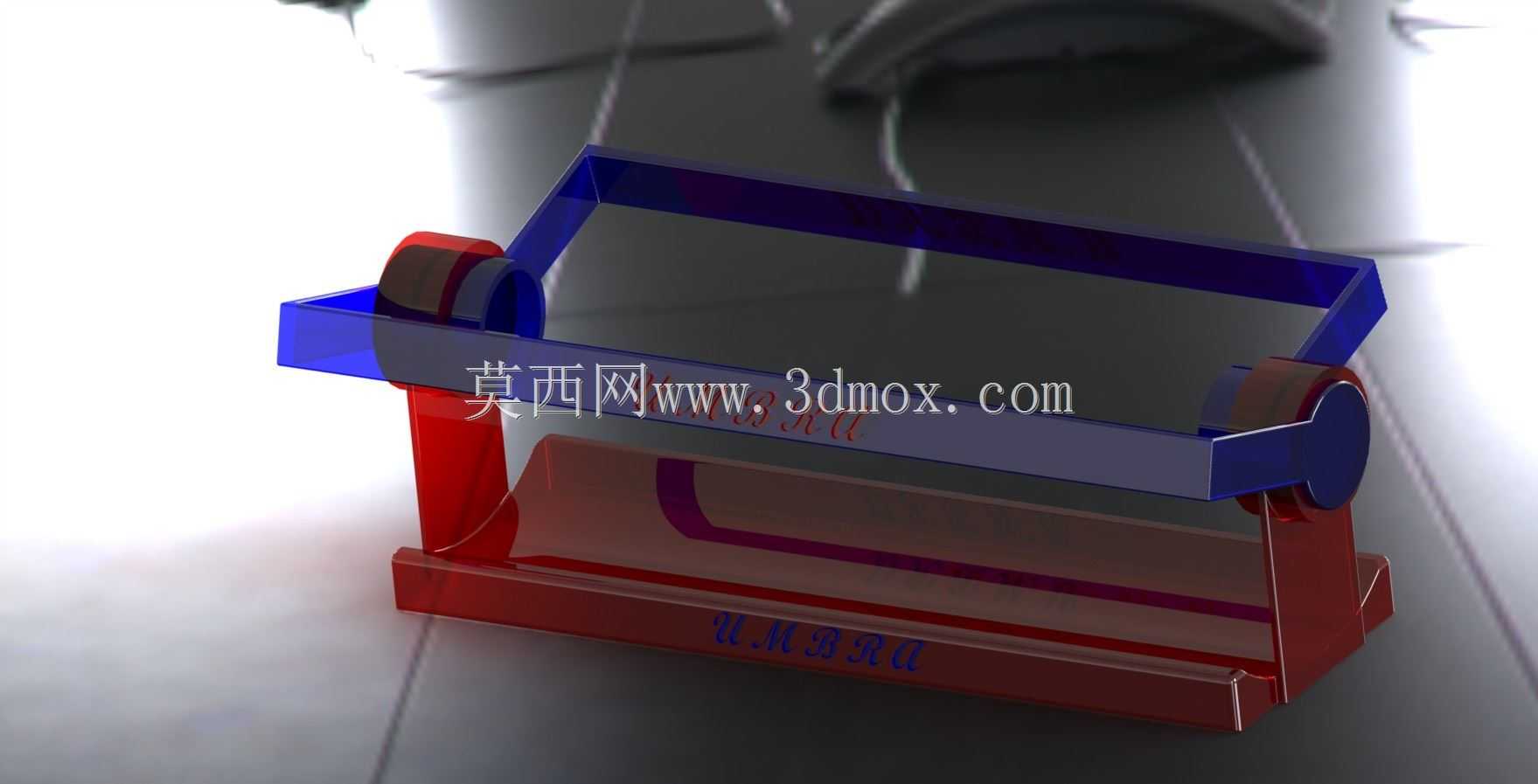

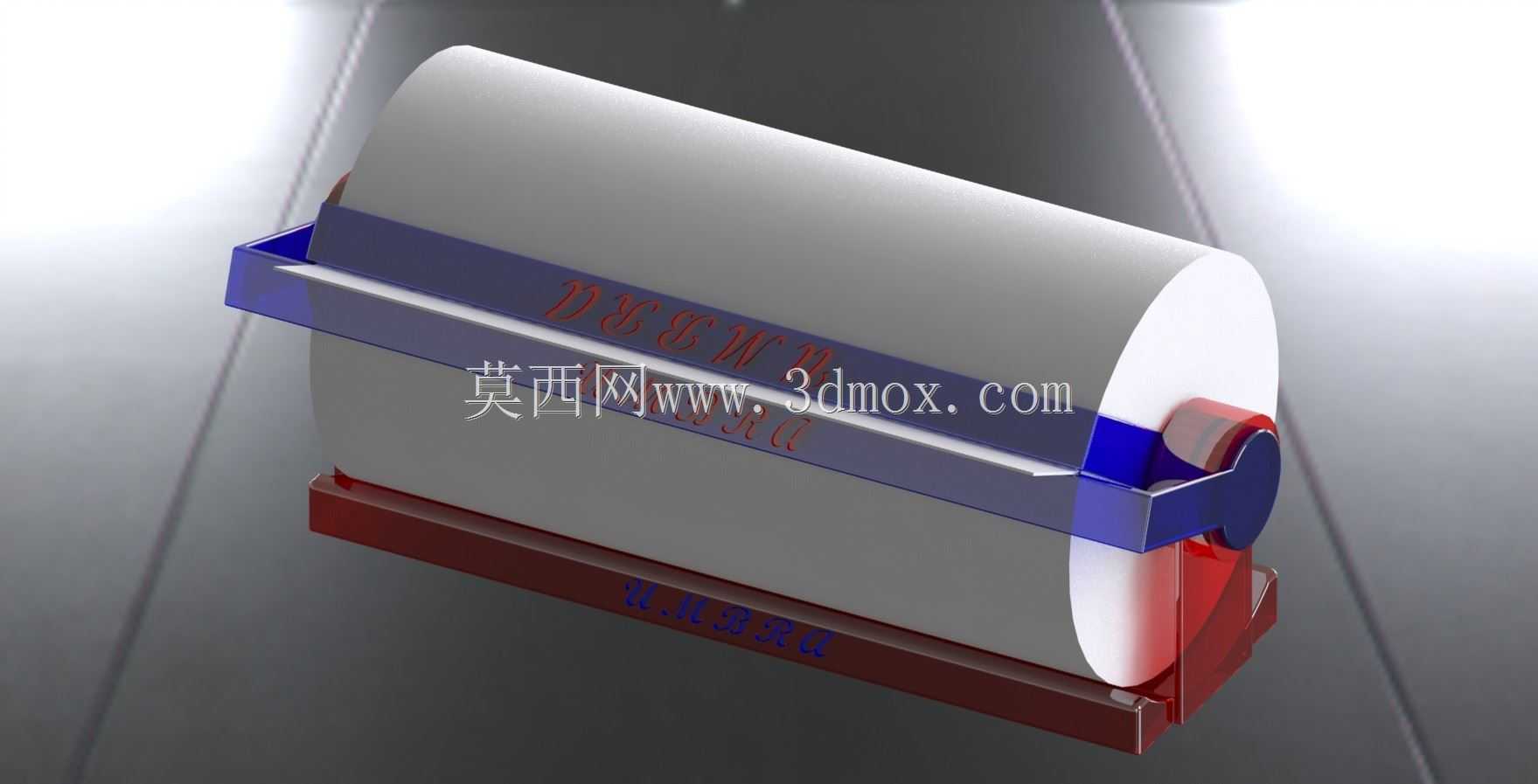

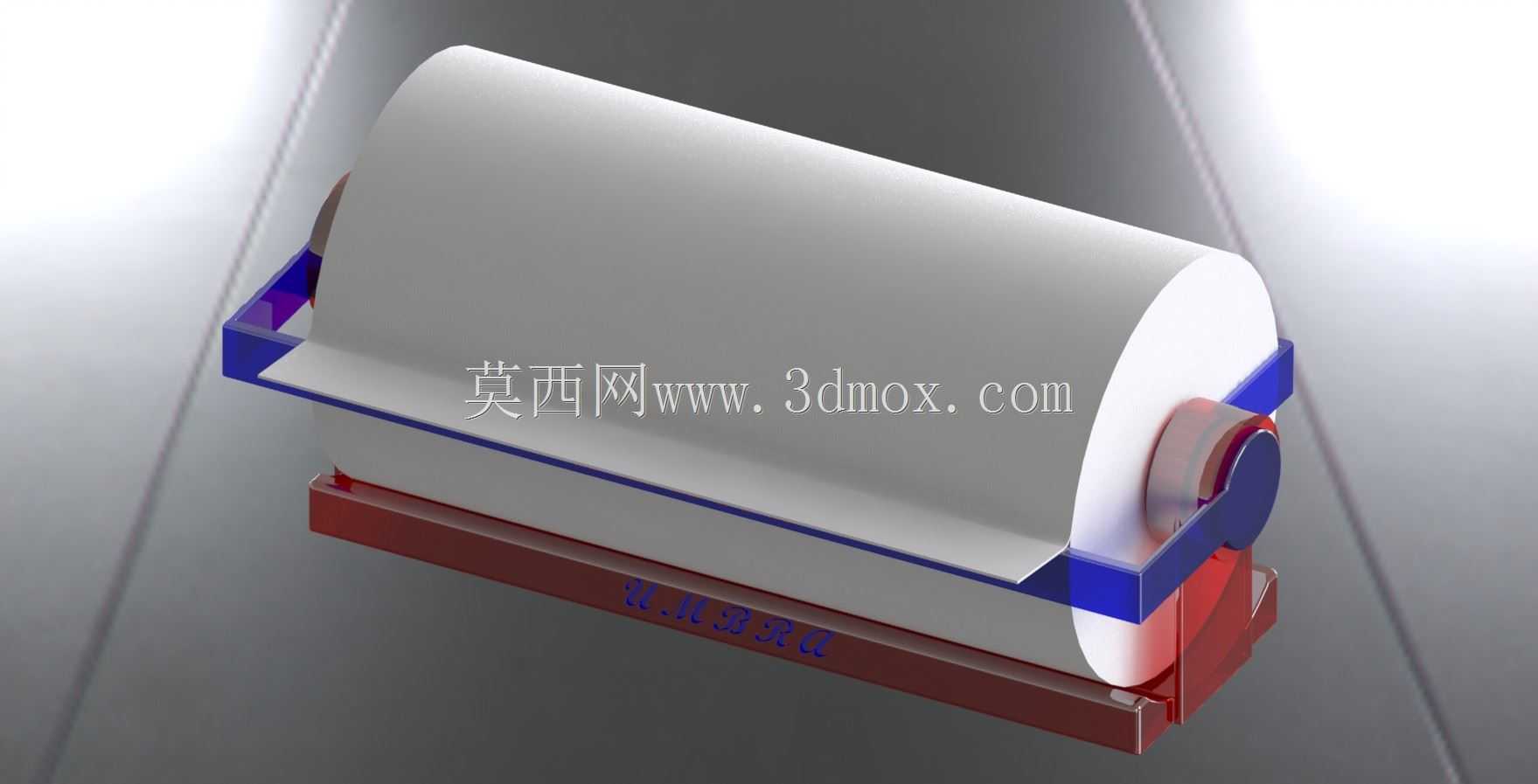

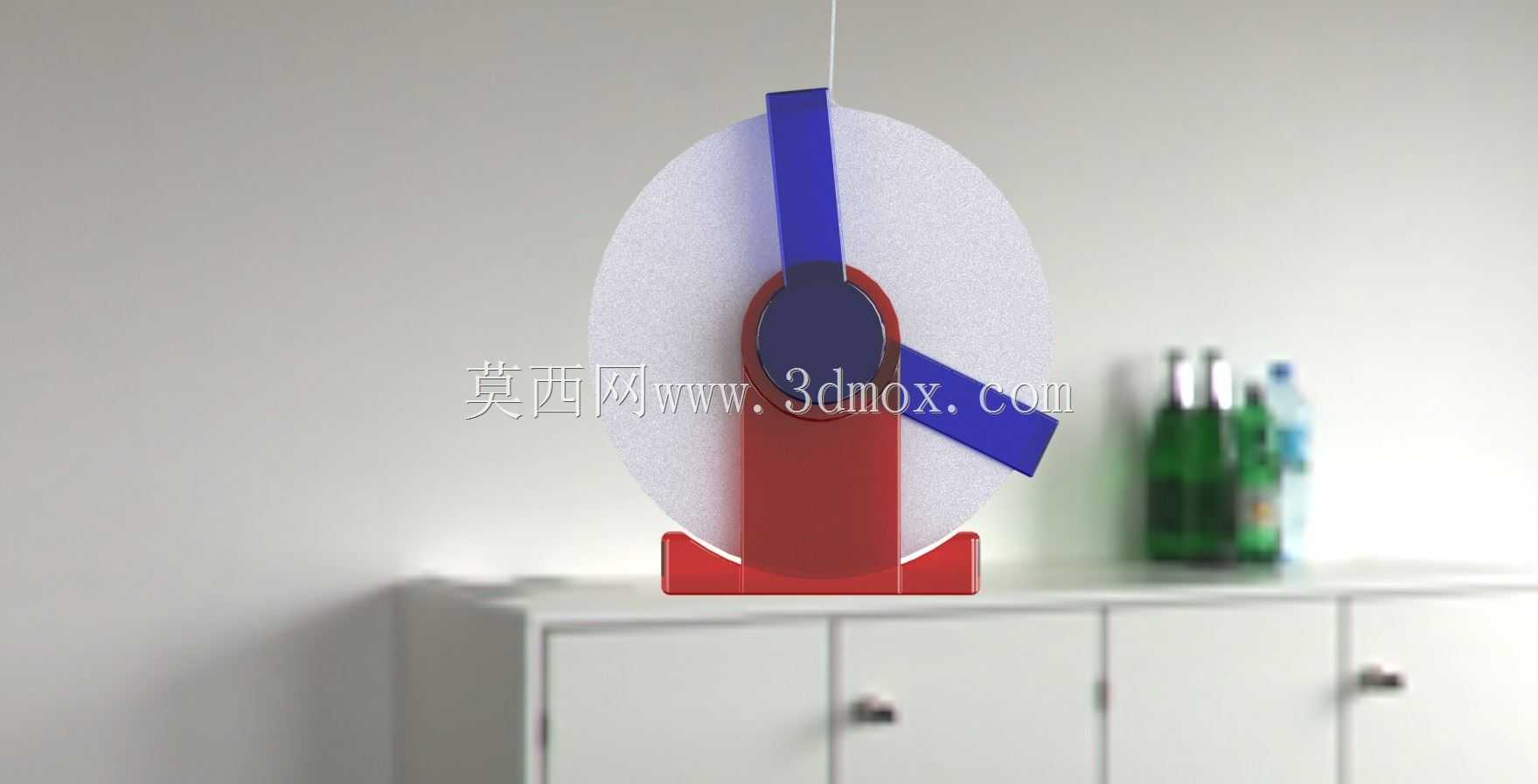

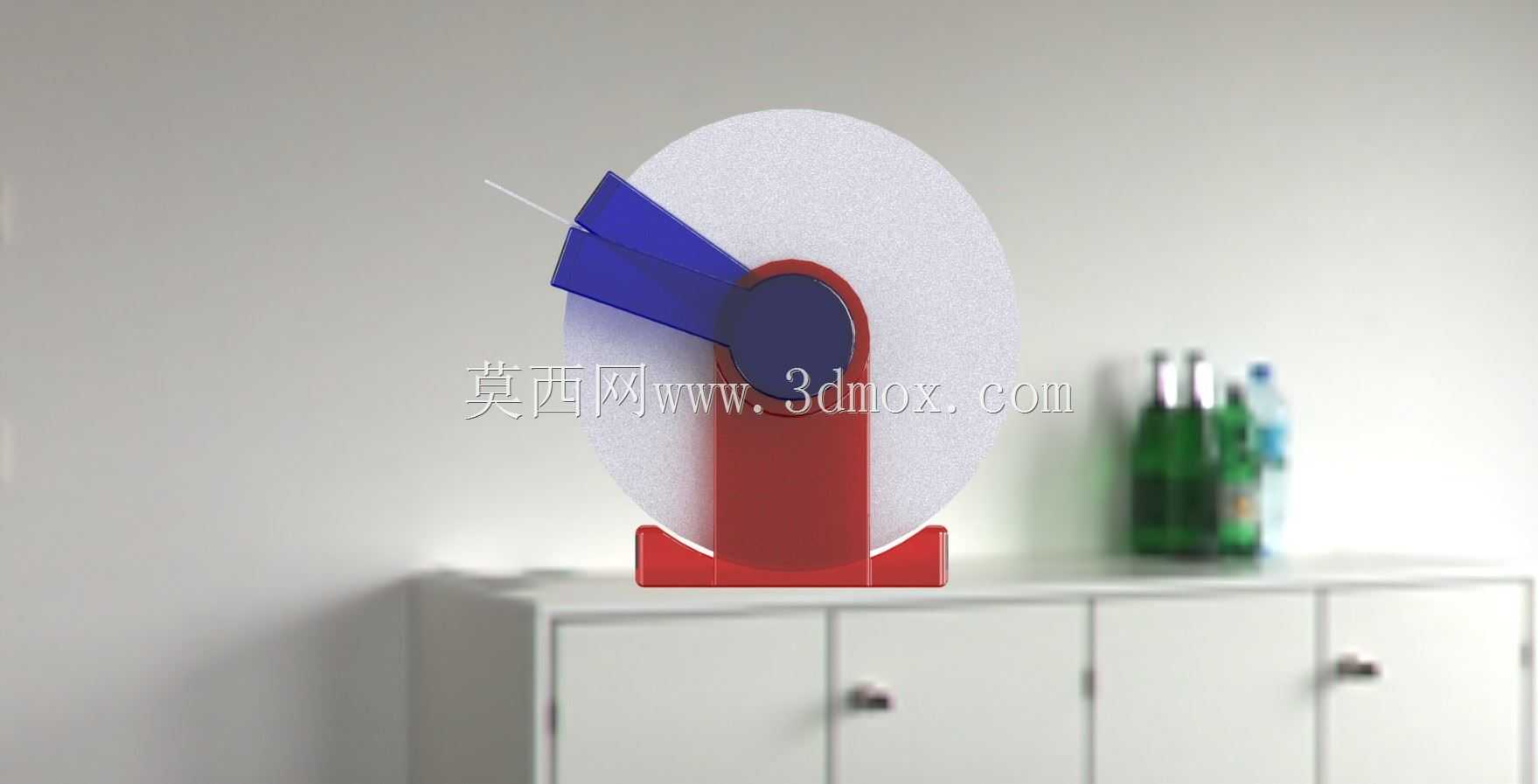

这款颚式纸巾架主要面向餐饮门店、办公工位、家居卫浴等日常取纸场景设计，核心解决传统固定尺寸纸巾架适配性差、取纸易连带拖出整卷纸巾的常见问题。整体采用透明塑料作为主体材质，一方面可以直观观察内部纸巾剩余存量，方便运维人员及时补充更换，另一方面透明材质的视觉通透性更强，不会在桌面、墙面安装位置产生厚重的遮挡感，适配现代简约、工业风等多种装修风格。结构上采用两组紧密贴合的可调节臂作为核心夹持部件，调节臂与底座之间通过铰接结构连接，铰接位置设置阻尼结构，当使用者根据纸巾卷的宽度、直径调整调节臂的开合角度与夹持间距后，无需额外锁止结构即可保持当前位置，不会因为纸巾抽取过程中的拉扯力出现自行移位的情况。底座采用一体式平底结构，安装边界覆盖常规卷纸的最大直径范围，放置在桌面使用时，底部可搭配防滑胶垫增加摩擦力，避免抽取纸巾时整体结构发生滑移；如果采用壁挂安装方式，底座预留的安装孔位可适配常规膨胀螺丝、免钉胶两种固定方式，安装孔的中心距符合日常墙面五金件的通用安装尺寸，不需要额外重新打孔定位。设计过程中重点考虑了调节臂的运动干涉问题，两个调节臂的开合行程做了限位处理，最大开合角度下不会与底座边缘发生碰撞，同时调节臂与纸巾接触的端面做了圆弧过渡处理，不会刮破纸巾表层，也不会在更换纸巾时划伤操作人员的手部。颚式的夹持结构可以适配不同宽度的抽取式纸巾、卷装纸巾，甚至可以临时夹持便签本、小型记事板等办公小件，拓展了日常使用场景。结构的受力分布经过优化，底座的配重集中在底部区域，即使调节臂调整到最大开合位置夹持大直径纸巾卷，整体重心依然落在底座支撑范围内，不会出现侧翻的情况。铰接位置的阻尼力度经过反复调试，既可以保证调整时不需要过大的操作力，又能在日常使用中稳定保持夹持状态，长期使用下阻尼结构的衰减量控制在合理范围内，不会出现使用一段时间后夹持松动的问题。
