IDSA主题椭圆标识翻转打印针结构

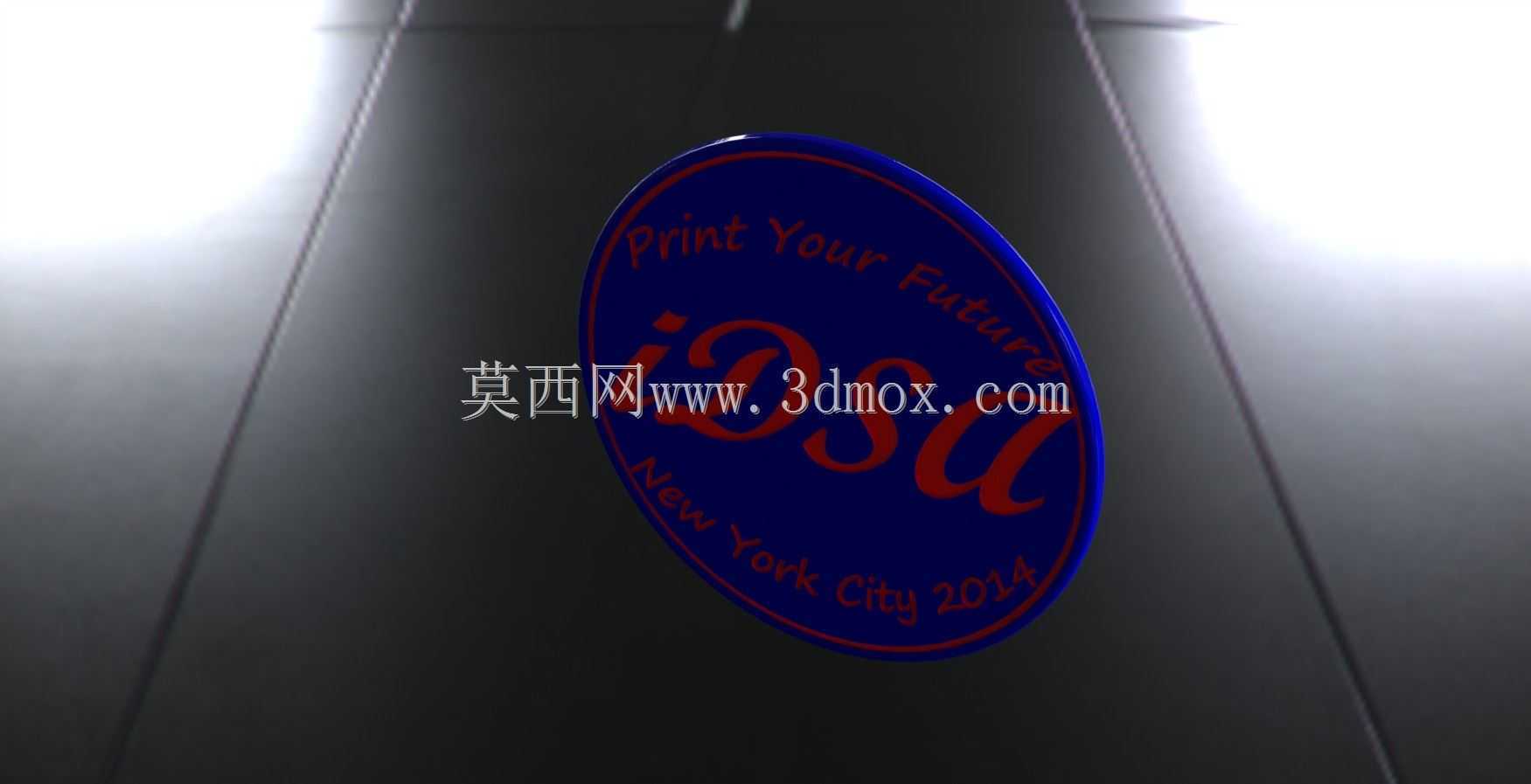

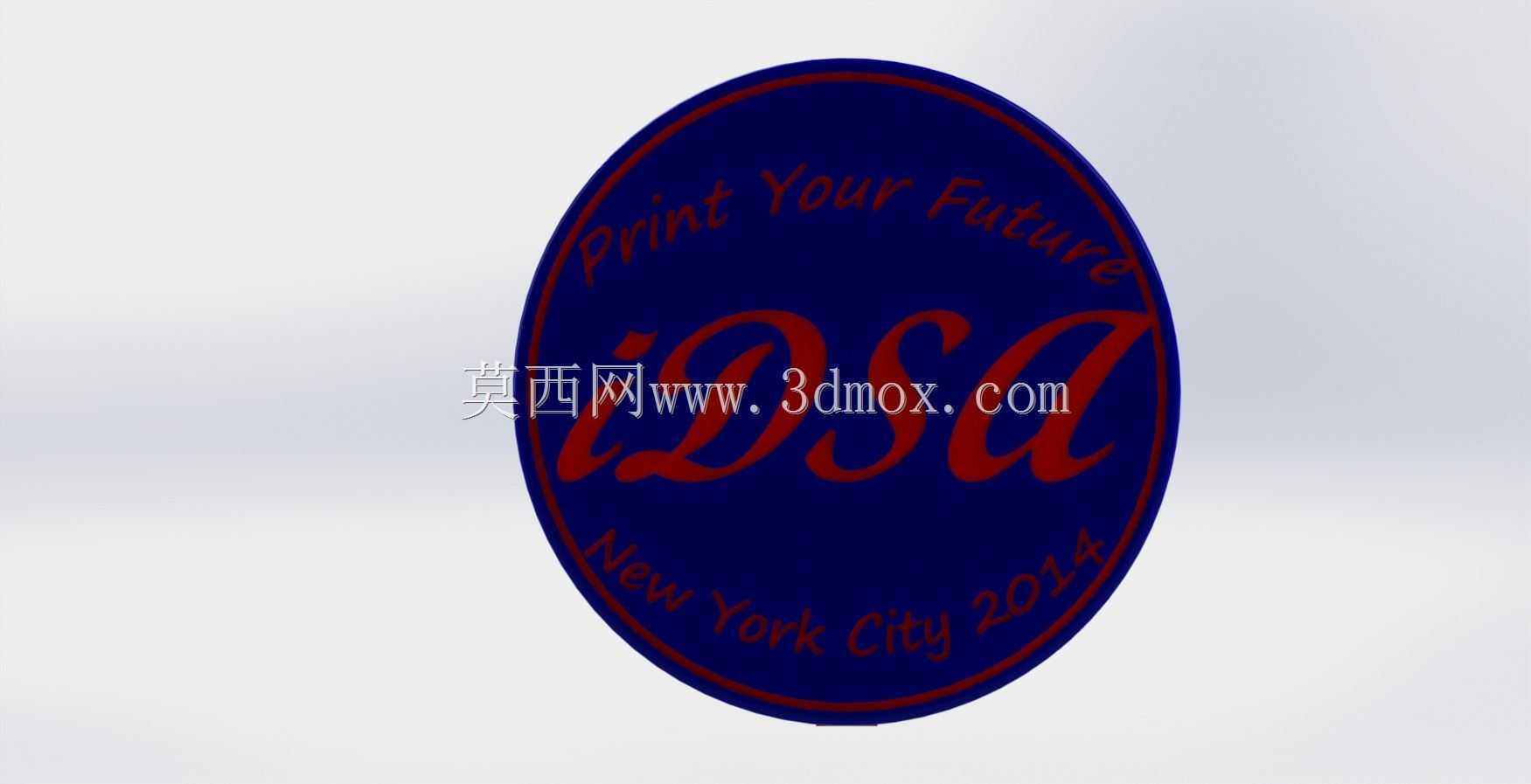

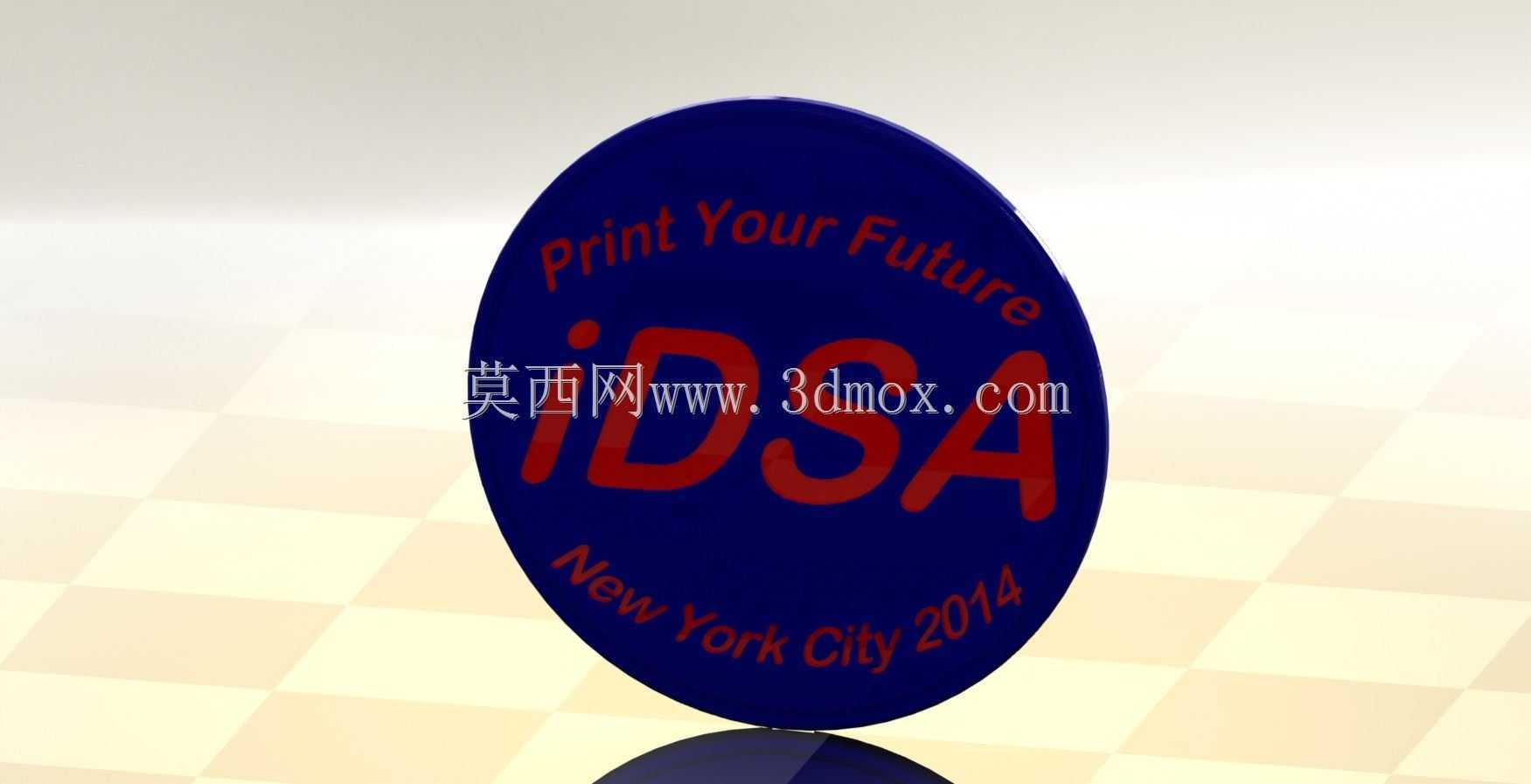

　　这款翻转打印针结构，最初的设计出发点是适配小型桌面级3D打印场景下的标识类摆件制作需求，日常可用于展会主题标识展示、桌面文创摆件、活动纪念标识等场景，不需要额外的支撑结构就能完成打印装配，整体结构的转动阻尼经过反复调试，既可以保持任意角度的停留，又不会出现卡滞或者松垮垮转不动的情况。从结构设计逻辑来看，主体椭圆牌采用薄壳式结构，壁厚控制在1.8mm，刚好匹配常规FDM打印的两层壁厚强度要求，打印过程中不需要额外添加内部支撑，椭圆面的文字采用阴刻下沉0.3mm的设计，既可以在打印时直接成型文字轮廓，后续也可以通过填色处理提升标识辨识度，文字排布沿椭圆弧面做曲率适配，避免了平面文字贴附弧面出现的拉伸变形问题，

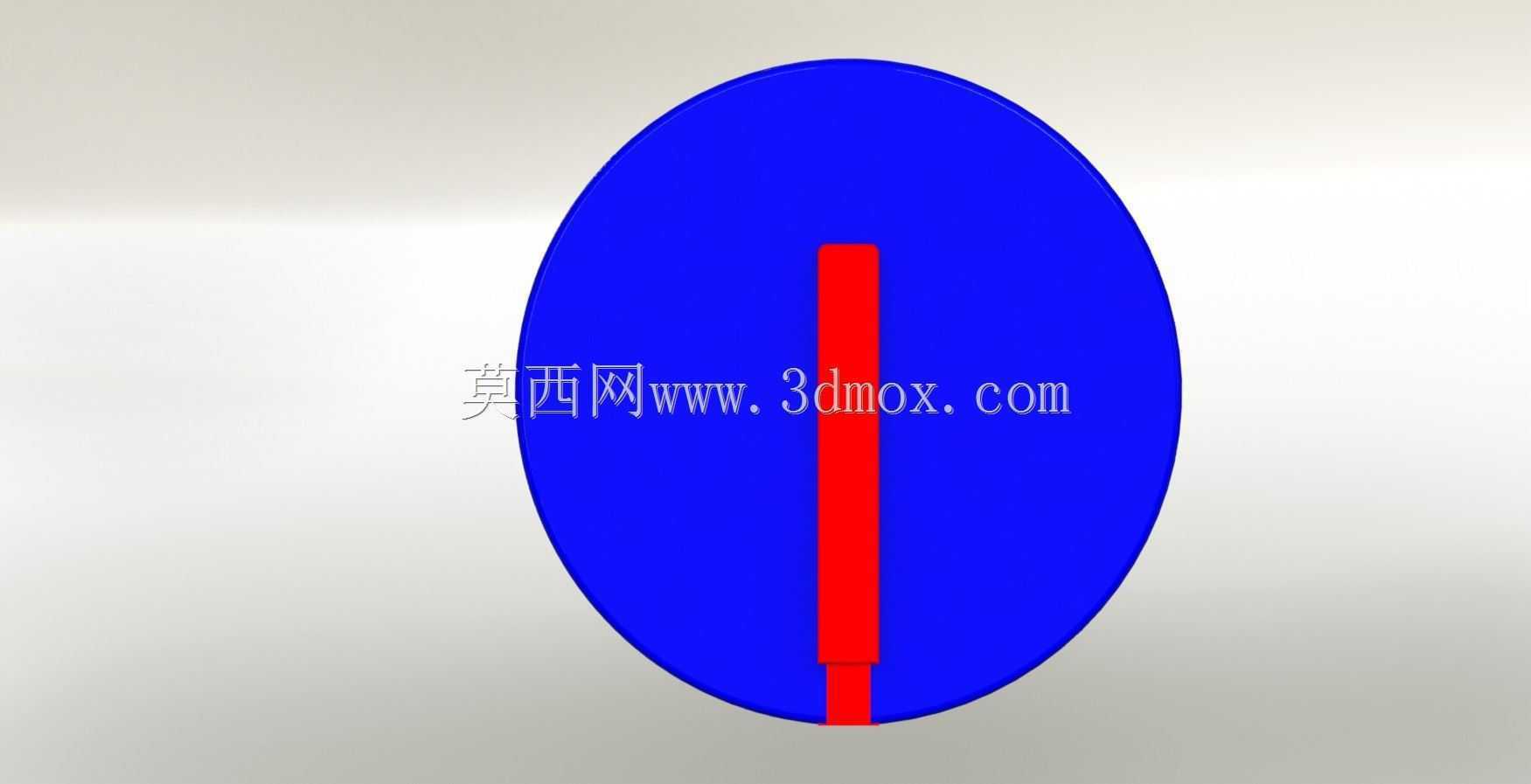

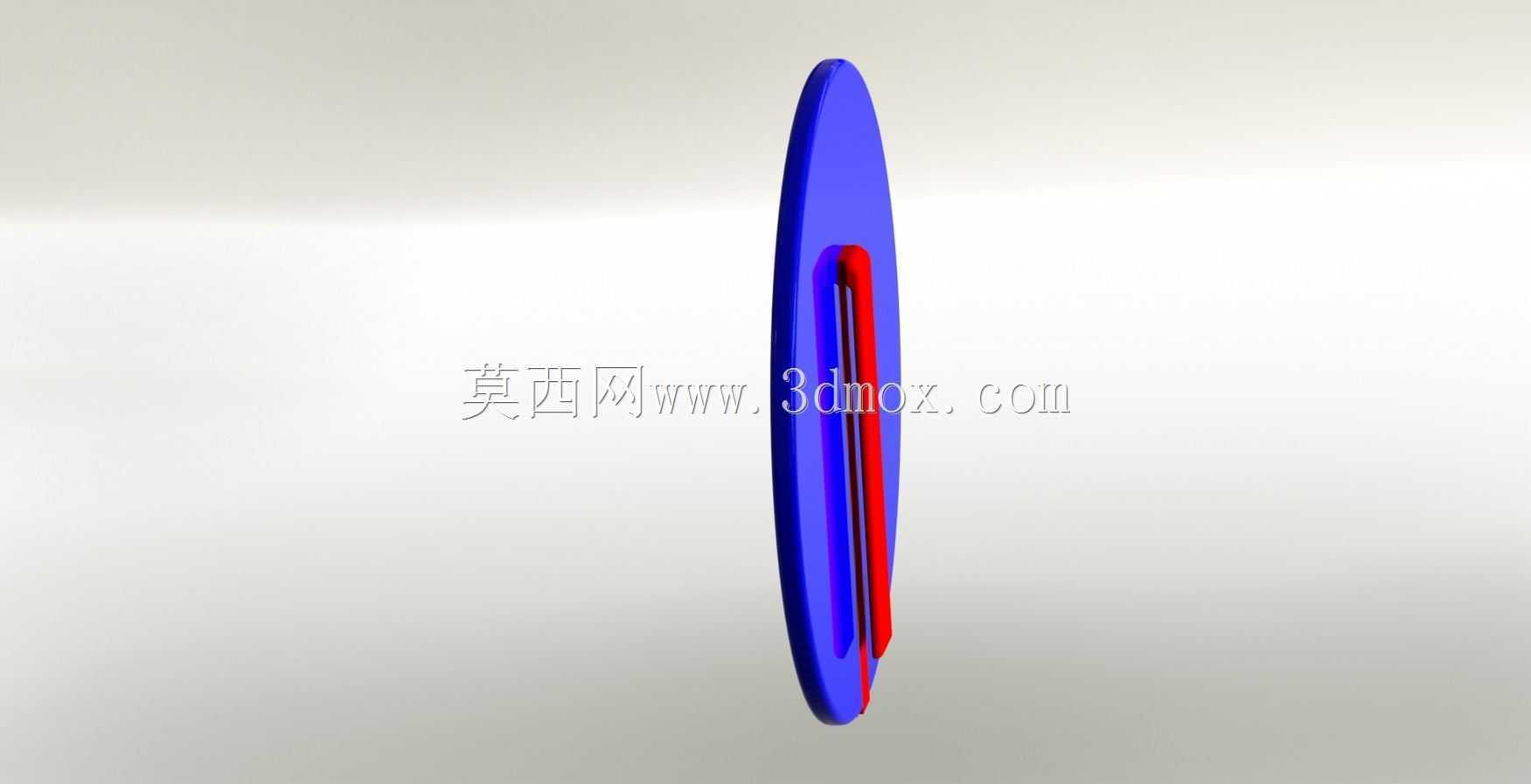

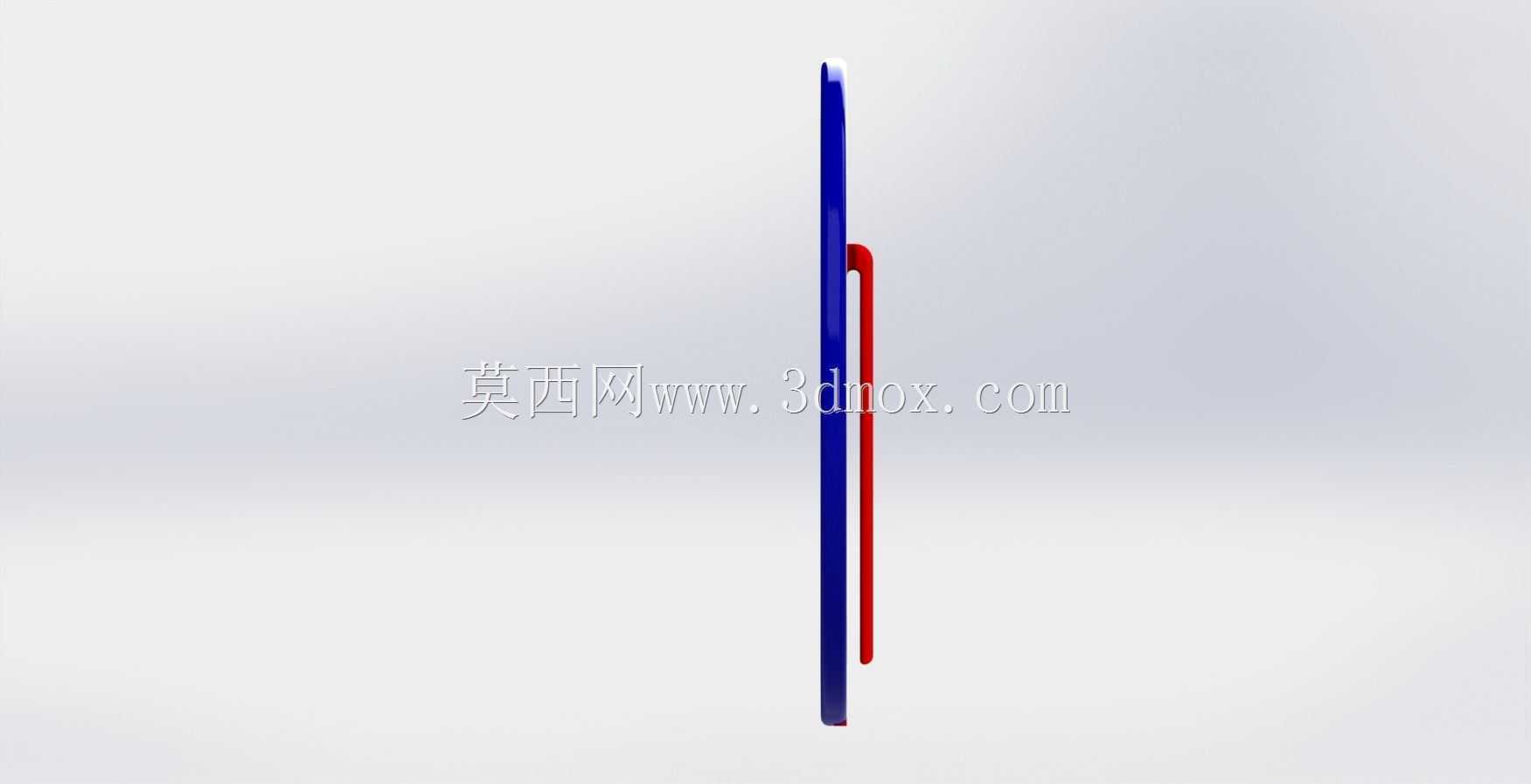

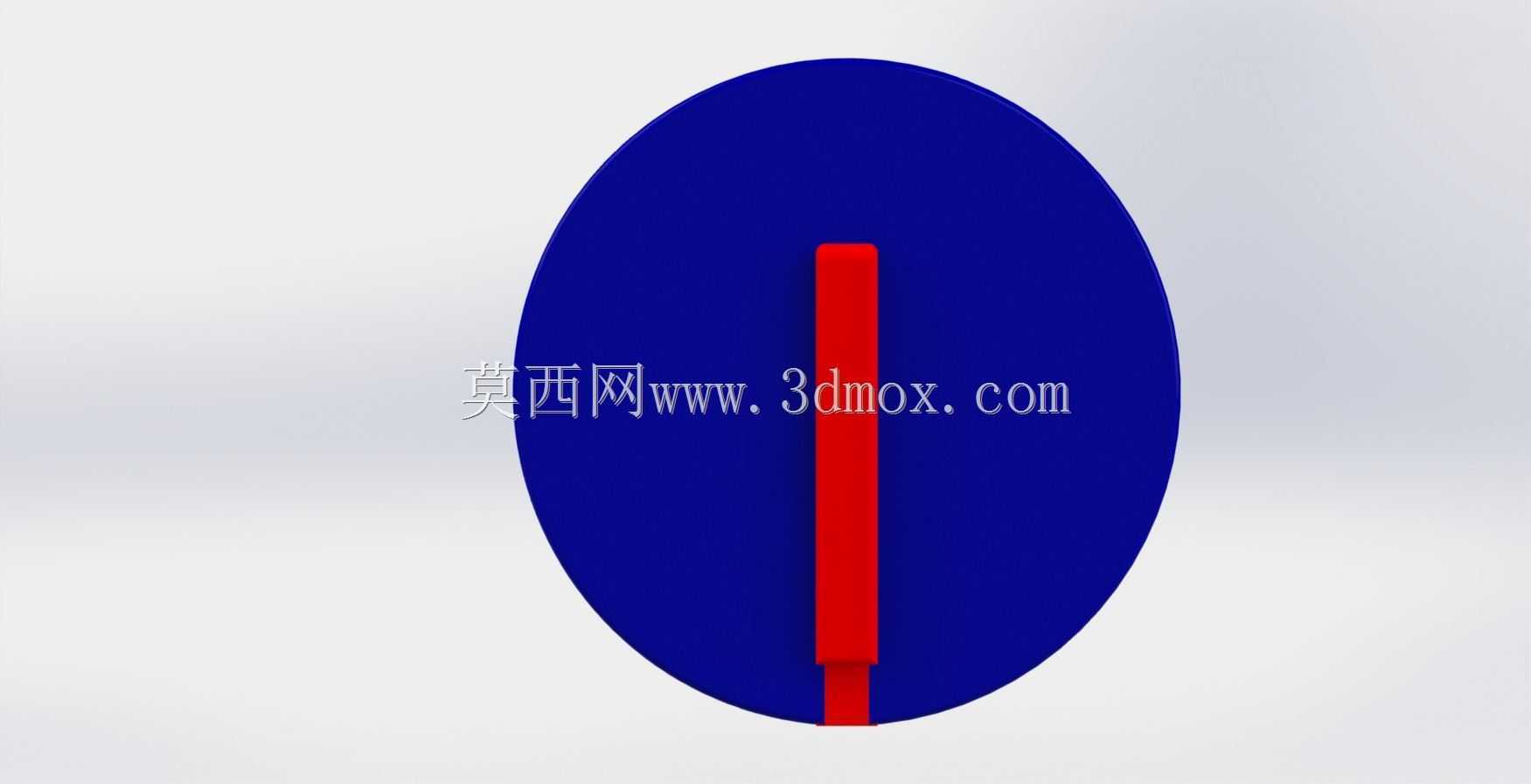

　　上下两端的文字弧度分别匹配椭圆的长短轴曲率，视觉上不会出现歪斜或者比例失调的问题。底部的支撑针采用细轴式翻转结构，轴径设计为2mm，和椭圆牌底部的轴孔采用间隙配合，单边间隙控制在0.15mm，刚好满足打印完成后直接装配不需要二次打磨的公差要求，轴座部分采用加宽的平底设计，接触面积达到360平方毫米，放置在光滑桌面时不会出现倾倒问题，不需要额外粘贴防滑垫就能保持稳定。从安装边界来看，整个结构组装完成后总高度控制在85mm，椭圆牌的最大宽度为60mm，厚度仅为3mm，占用的桌面空间极小，哪怕是放在工位的显示器旁也不会遮挡视线，轴部的翻转角度可以实现正负180度的转动，使用者可以根据摆放位置的光线角度调整椭圆牌的倾斜角度，

　　避免弧面反光导致文字看不清的问题。在功能特性上，这款结构没有多余的冗余零件，整体仅由椭圆标识牌、翻转针轴、底座三个部分组成，打印完成后只需要将针轴压入底座和标识牌的对应轴孔就能完成装配，不需要额外的胶水或者紧固件，拆卸也十分方便，如果后续需要更换不同主题的标识牌，只需要拔出针轴替换牌面即可，底座和针轴可以重复使用。设计过程中特意规避了常规打印摆件容易出现的层间开裂问题，椭圆牌的长轴方向和打印平台的X轴保持平行摆放，打印时的层纹方向和受力方向垂直，哪怕频繁翻转调整角度，也不会出现牌面从轴孔位置断裂的问题，针轴部分采用竖直打印的方式，层纹方向和轴向受力方向一致，抗弯折强度比横向打印提升40%以上，日常使用中哪怕不小心碰落到地面，

　　针轴也不会出现弯折断裂的情况。针对实际使用中的场景适配，椭圆牌的边缘做了R0.5mm的圆角处理，不会出现锋利的割手边缘，哪怕是作为活动纪念礼品发放也不需要额外做打磨后处理，底座的平底设计同时适配磁吸改装需求，如果需要将摆件固定在金属白板或者设备外壳上，只需要在底座底部粘贴一片直径10mm的圆形磁铁即可，不需要对原有结构做任何修改。整个结构的壁厚均匀，没有出现壁厚突变的位置，打印过程中不会因为冷却不均出现翘曲变形，哪怕是使用PLA这类容易翘曲的耗材，也能在无热床的桌面级打印机上顺利完成打印，打印完成后的成品表面没有明显的支撑痕迹，只需要去除底部的打印 raft 就能直接使用，后续如果需要放大或者缩小尺寸，只需要按照等比例缩放即可，轴和轴孔的配合间隙会随比例同步缩放，不会出现缩放后装配过松或者过紧的问题。
