门式组合施工作业脚手架平台

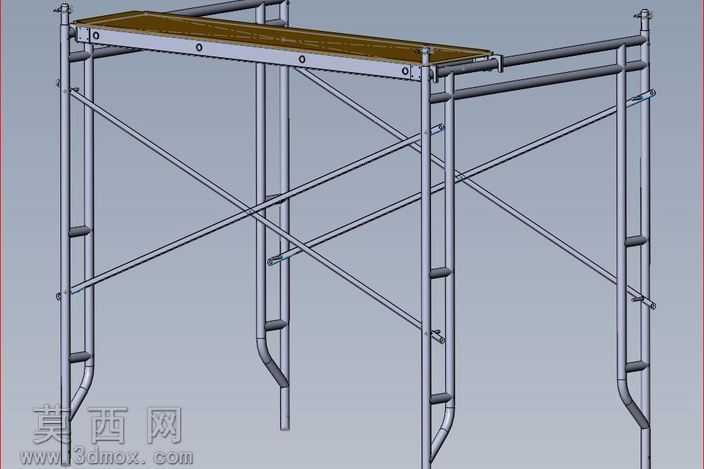

本作品为门式组合施工作业脚手架平台三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循建筑施工脚手架的实际尺寸规范与装配逻辑，完整还原了实体产品的所有结构细节。模型整体采用自下而上的装配设计思路，首先完成单个门式架体的零件建模：架体主立杆采用等径圆管结构，建模时通过拉伸凸台命令生成基础管体，对架体上的连接插孔、爬梯踏步位置进行精准的切除拉伸，保证各连接点位的位置公差符合实际装配要求；架体底部的弯管支撑部分，通过扫描特征完成弯管路径的拟合，还原了架体底部外扩的稳定支撑结构，同时对管端的封边、连接耳板进行细节建模，保证零件结构的完整性。其次完成交叉斜撑的建模，斜撑采用薄壁圆管材质，两端的连接插销通过旋转凸台与拉伸组合完成，插销的尺寸与门式架体上的插孔完全匹配，装配时可实现真实的转动配合效果，还原实际使用中斜撑可开合调整的特性。平台踏板部分采用金属边框搭配防滑板面的结构，边框通过结构钢构件特征快速生成，板面添加了防滑凸起的纹理细节，通过线性阵列完成整面防滑纹的排布，踏板两端的挂钩结构精准建模，可直接卡入门式架体的横杆上，实现无额外连接件的快速装配。材质配置上，架体、斜撑等金属管件统一赋予镀锌钢材材质，调整材质的金属度、粗糙度参数还原镀锌层的亚光金属质感，踏板板面赋予防滑花纹钢板材质，适当降低反光度模拟实际使用中的磨砂防滑效果，整体渲染采用工作室环境光，清晰展现各部件的结构层次与装配关系。模型完整保留了各零件的参数化特征，可根据实际施工需求调整架体高度、踏板宽度、斜撑长度等参数，适配不同的作业场景，装配过程中添加了同轴、重合、距离等完整配合关系，可直接用于施工方案模拟、产品结构展示、生产加工参考等场景，各部件无干涉、无缺失结构，完全还原了门式脚手架平台的真实装配形态与功能特性。
