变直径推压弹簧三维结构设计作品

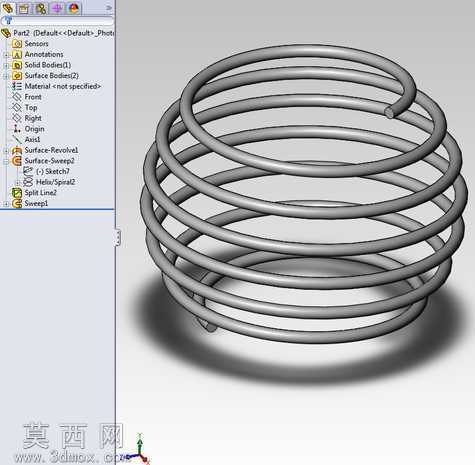

本作品为变直径推压弹簧的三维参数化建模成果，建模过程依托三维设计环境完成，首先梳理变径弹簧的核心结构逻辑：该弹簧区别于等径圆柱弹簧，簧圈直径沿轴向呈规律性渐变，整体呈现中部直径大、两端直径逐步收窄的鼓形轮廓，属于非线性刚度的弹性元件，可适配特定安装空间与变载荷工况的使用需求。建模阶段首先确定弹簧的基础设计参数，包括簧丝直径、各圈节距、不同轴向位置对应的簧圈中径、总有效圈数与两端收口结构，通过螺旋线扫描路径的参数化定义实现变径轨迹的精准控制：先绘制弹簧轴向的轮廓引导线，标注各关键位置的直径控制尺寸，再通过螺旋线与引导线的穿透约束，让螺旋路径随引导线的轮廓自动调整直径，保证每一圈簧圈的尺寸符合设计预期，避免出现路径扭曲、尺寸偏差的问题。完成扫描路径搭建后，绘制垂直于路径起点的簧丝圆形截面，通过凸台扫描命令生成弹簧的实体主体，过程中严格控制扫描的对齐选项，保证簧丝截面始终与螺旋路径保持垂直，避免簧丝出现扭转变形、壁厚不均的缺陷。针对弹簧两端的并圈收口结构，通过单独的路径裁剪与端部延伸处理，让两端簧圈自然贴合相邻圈体，还原实际弹簧的端部磨平、并紧的工艺特征，保证模型结构与实际加工零件的一致性。材质与渲染阶段，为模型赋予金属合金材质，调整材质的粗糙度、反射率参数，还原弹簧钢表面经过热处理后的哑光金属质感，添加柔和的环境光影与地面接触阴影，清晰呈现每一圈簧丝的轮廓层次与空间位置关系，直观展示变径弹簧的整体形态与结构特点。从结构设计逻辑来看，该变径弹簧的直径渐变设计可实现刚度随压缩量变化的非线性特性，当弹簧受压缩载荷时，大直径簧圈首先发生变形接触，随着载荷增大逐步带动小直径圈体参与承载，可有效避免等径弹簧在特定工况下的刚度突变问题，适配需要渐进弹力输出的机械装配场景，建模过程中所有尺寸均保留参数化关联，后续可通过修改直径参数、节距参数、圈数参数快速生成不同规格的变径弹簧模型，为后续的装配仿真、力学分析提供精准的三维模型基础。
