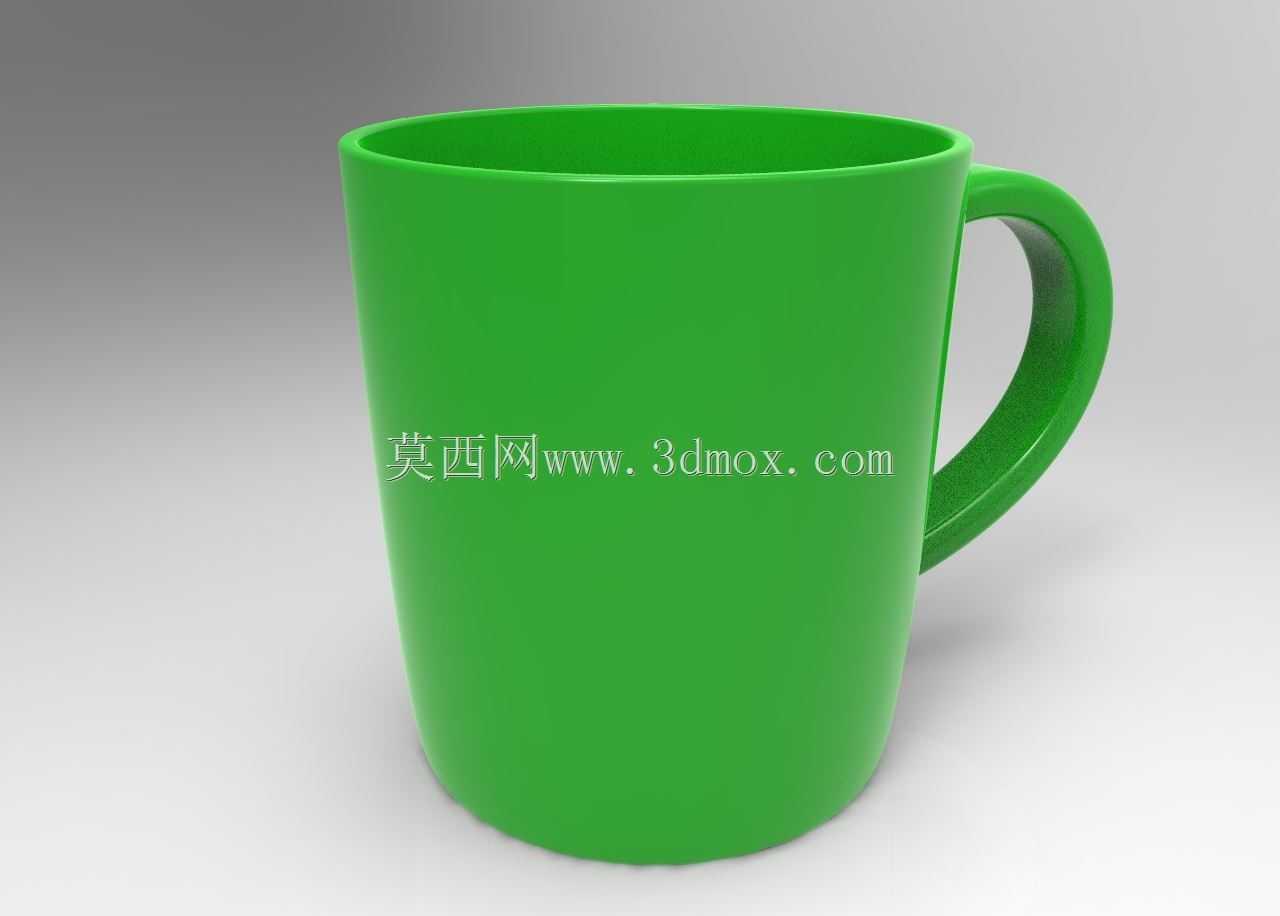

带把手敞口绿色塑料饮水马克杯结构设计

日常餐饮场景里的敞口饮水杯，看似结构简单，实际建模过程中需要兼顾握持手感、堆叠收纳、盛装稳定性、注塑成型工艺性等多维度的工程需求，并非简单的回转体拉伸就能完成合格的结构设计。首先从使用场景出发，这类带单把手的敞口杯主要适配家庭日常饮水、办公场景茶水盛装、餐饮门店一次性或复用饮品盛装等场景，设计时首先要确定杯身的锥度，常规这类杯型会设置1:12到1:15的脱模锥度，一方面满足注塑生产时的脱模需求，另一方面可以实现同规格杯子的嵌套堆叠，大幅降低仓储运输过程中的空间占用，堆叠时的嵌套深度需要控制在杯身总高度的三分之二以内，避免嵌套过紧导致取用困难，同时杯口位置需要做加厚卷边处理，卷边的圆角半径控制在2mm左右，既可以提升饮用时的唇部接触触感，避免锐边割伤，也能提升杯口的结构强度，减少日常使用中磕碰导致的杯口开裂变形。

杯身的壁厚设计需要遵循均匀过渡原则，整体壁厚保持在2.5mm到3mm之间，从杯口到杯底逐步做微小的壁厚递减，避免注塑过程中出现缩痕、缺胶等成型缺陷，杯底位置需要设置高度1.5mm左右的环形支撑脚，让杯底中心区域与放置平面保持0.8mm左右的间隙，既可以避免杯底平面度误差导致的放置不稳问题，也能减少杯底与桌面的摩擦刮花，同时环形支撑脚的内侧需要设置均匀分布的放射状加强筋，筋厚控制在壁厚的0.6倍以内，避免筋位对应的外表面出现缩印。

把手部分的设计是这类杯型的结构重点，首先把手的内圈需要预留足够的握持空间，常规成人四指并拢的握持宽度在75mm左右，把手与杯身的连接间隙需要控制在30mm以上，保证佩戴薄手套时也能顺利握持，把手的截面采用椭圆形设计，长轴沿握持施力方向布置，提升握持的贴合度，减少长时间握持的压痕，把手与杯身的连接位置需要做足够大的圆角过渡，避免应力集中导致的连接处断裂，同时连接位置需要避开杯身的脱模方向倒扣，保证模具结构可以采用常规的滑块抽芯即可完成成型，无需复杂的斜顶结构，降低模具的加工与维护成本。

杯身的表面处理采用哑光磨砂质感，既可以减少日常使用中的指纹残留与划痕显现，也能提升握持时的摩擦力，避免沾水后打滑脱手，整体色彩采用饱和度适中的绿色，适配餐饮场景的视觉识别需求，同时色粉的添加比例需要控制在合理范围，避免影响塑料原料的冲击强度，保证杯子从1米高度自由跌落至水泥地面时不会出现开裂破损。建模过程中所有的圆角过渡都需要遵循相邻面的曲率连续原则，避免出现锐边、应力集中点，同时所有的结构尺寸都需要预留成型收缩率余量，保证注塑成型后的成品尺寸符合设计公差要求，满足日常使用的互换性与通用性需求。
