多格连体带卡扣位冰格注塑结构设计

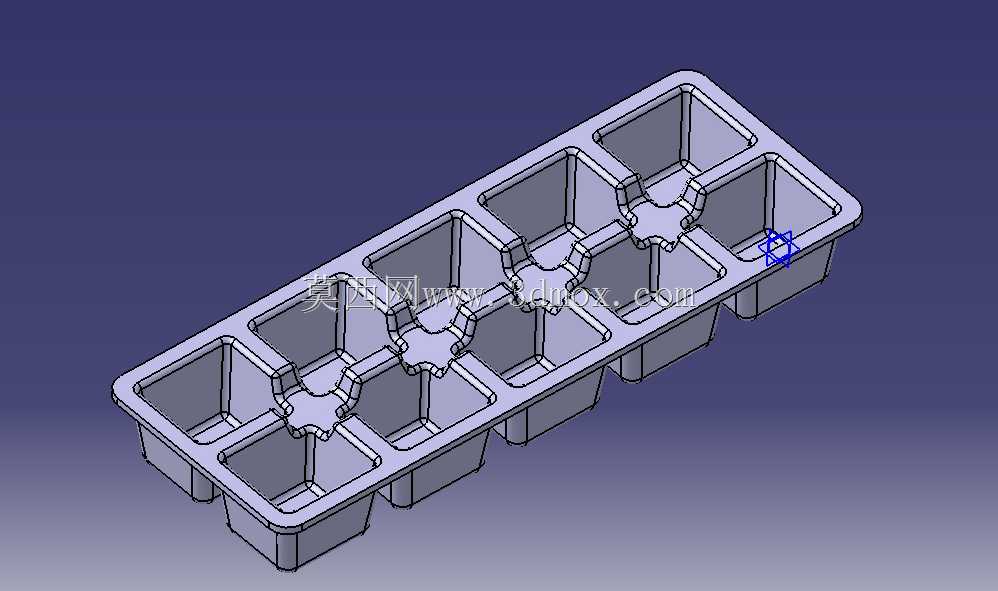

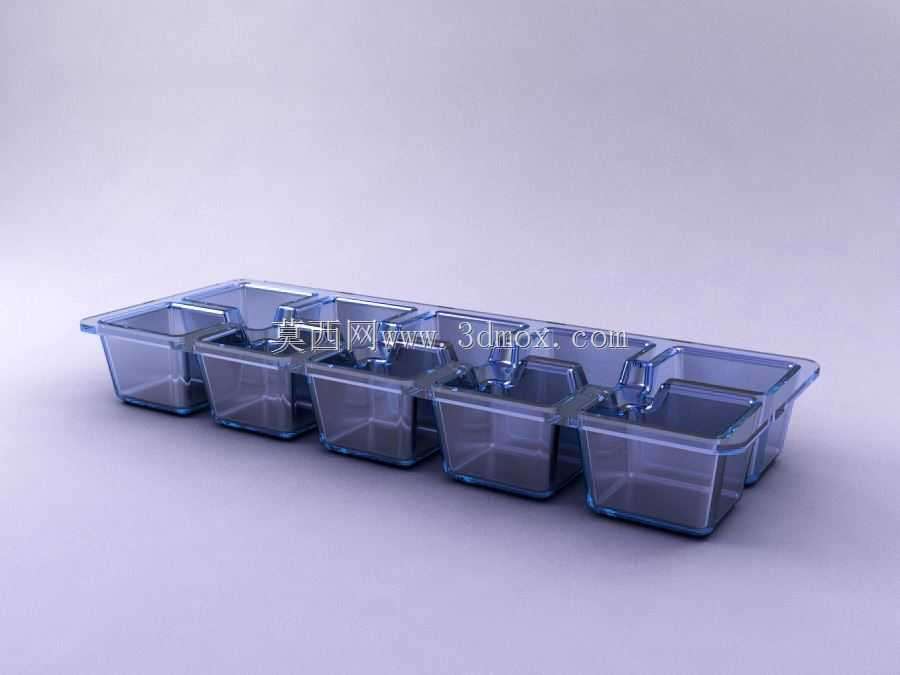

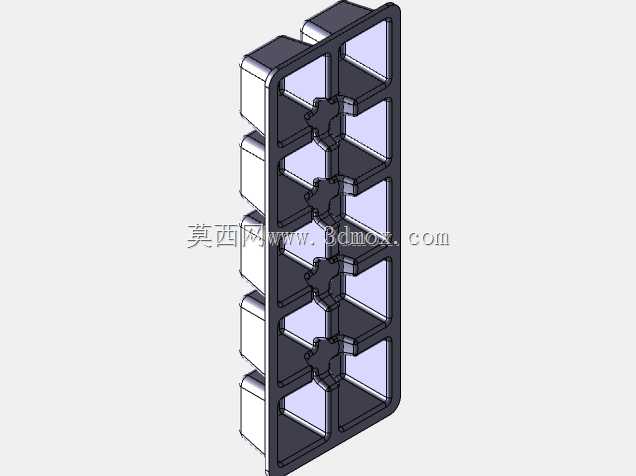

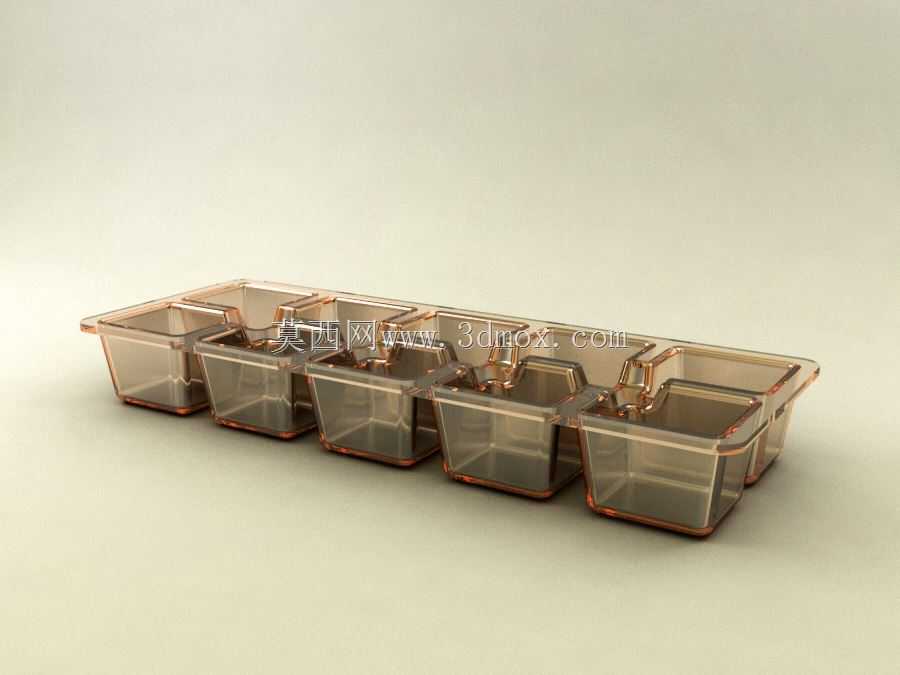

该结构为日常冷冻制冰用的多格连体冰格，主要适配家用冰箱冷冻室、商用饮品操作台的制冰场景，可单次批量制备规整方块冰块，满足冷饮调配、食材冰镇等日常使用需求。整体采用食品接触级硬质塑料注塑成型的设计思路，一体成型的连体结构省去了额外组装工序，适合大批量注塑生产，成型后无需二次拼接即可直接投入使用。结构上共设置十组独立方形制冰腔，每相邻两列腔体之间设置了内凹的卡扣式取冰结构，使用时只需沿卡扣位轻微扭转格体，即可让腔体内的冰块与内壁快速分离，无需额外工具撬动，也避免了传统软质冰格反复弯折导致的开裂问题。所有腔体的内壁均设计了微小的拔模斜度，既方便注塑生产时的脱模作业，也能减少冰块与内壁的接触面积，降低冰块粘连的概率，提升取冰顺畅度。格体的外边缘做了一圈加厚的围边结构，一方面提升了整体的结构刚性，堆叠存放时不易出现受压变形的情况，另一方面围边高出腔体上表面一定距离，注水后可避免水从腔体间的缝隙溢出，转移至冷冻区的过程中不会出现洒漏。腔体底部做了圆角过渡处理，没有尖锐的直角结构，既避免了注塑过程中应力集中导致的成型缺陷，也让冻好的冰块边角圆润，使用时不会出现锋利棱角划伤容器或手部的问题。相邻腔体之间的连接筋做了等厚设计，保证整体冷却收缩均匀，成型后不会出现翘曲变形，放置在台面或冰箱层架上时可保持平整，不会因为底面不平出现倾斜洒液的情况。整体外形尺寸适配常规冰箱冷冻抽屉的内部层高，平放时不会与上层抽屉产生干涉，多件堆叠时也可通过围边的定位结构对齐，不会出现滑落错位的情况，可充分利用冷冻空间提升单次制冰量。格体表面没有多余的装饰结构，所有转角均做了圆弧过渡，日常清洗时无清洁死角，水流可快速冲净腔体内残留的水渍，不易积存污垢。
