简易金属管材单人床框架结构设计

这款管材床架的设计，最初是面向集体宿舍、临时安置点、出租屋这类需要快速部署、低成本耐用床具的场景做的结构方案，核心是用标准化金属管材完成全部承重结构，减少复杂机加工工序，降低生产与装配门槛。从实际使用场景来看，这类床架不需要额外配套实木床板支撑骨架，自身的横向排杆就可以直接承托床垫，日常使用中可承受常规单人居住的动静态载荷，哪怕是频繁挪动、临时拆装转移，管材结构的抗形变能力也远优于薄板式床架。

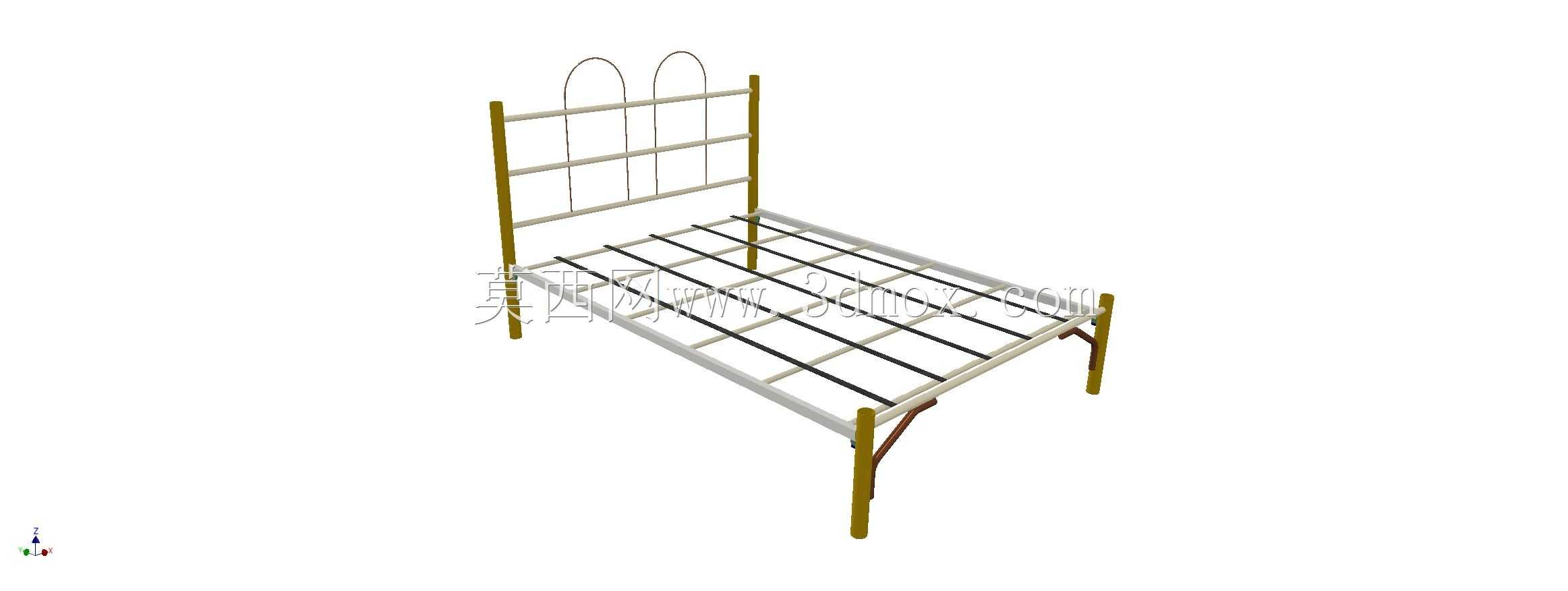

设计思路上完全摒弃了多余的装饰性构件，床头部分用两根弯成圆弧的竖向管材做顶部收边，既避免了直角管材的磕碰风险，也不需要额外加装塑料防撞件，三根横向连接杆把床头的两根立柱牢牢拉结，保证床头受侧向推力时不会出现形变倾斜。床身的主框架采用矩形管材做四边围合，横向排布的多根支撑管材等距焊接在两侧纵梁上，每根支撑管的间距经过测算，既不会因为间距过大导致床垫局部凹陷，也不会因为排布过密造成管材浪费。床腿部分直接采用主框架向下延伸的结构，在床腿与床身纵梁的连接位置加焊了斜向支撑角撑，这个位置是日常使用中应力最集中的区域，人员上下床的侧向冲击力、床面的集中载荷都会传递到这个节点，斜撑的存在可以把纵向载荷分散到床腿和纵梁两个方向，避免连接焊缝长期受交变应力出现开裂。

从安装边界来看，这款床架的整体外轮廓尺寸适配常规900mm宽度的单人床垫，长度方向匹配2000mm的常规床垫长度，床腿的高度设置在450mm，这个高度既符合日常就坐的舒适高度，也预留了床底放置收纳箱的空间，安装时不需要额外打孔固定地面，四个床脚直接放置在平整地面就可以稳定使用，床脚端部可以配套橡胶防滑垫，避免挪动时刮花地面，同时减少床架晃动产生的噪音。整体结构所有连接节点都采用焊接工艺，出厂时就完成整体组装，不需要用户现场拧装大量连接件，拆运时可以直接堆叠，转运过程中不容易出现连接件丢失、孔位错位的问题，非常适合批量采购、快速布置的使用场景。在结构校核的时候，重点验算的是床身纵梁的中部扰度，保证在额定均布载荷下，纵梁的形变量控制在允许范围内，长期使用不会出现中部塌陷的问题，横向排杆的直径和壁厚选择也兼顾了承重能力和整体重量，不会让床架过于沉重难以挪动，同时也不会因为管壁过薄出现受力弯折的情况。
