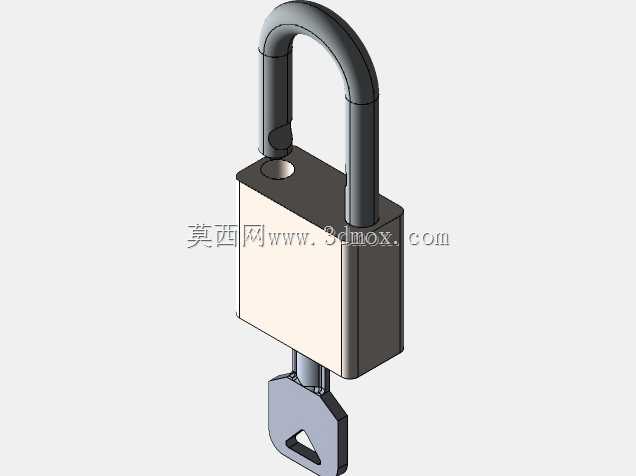

带配套钥匙的方形弹子挂锁结构设计

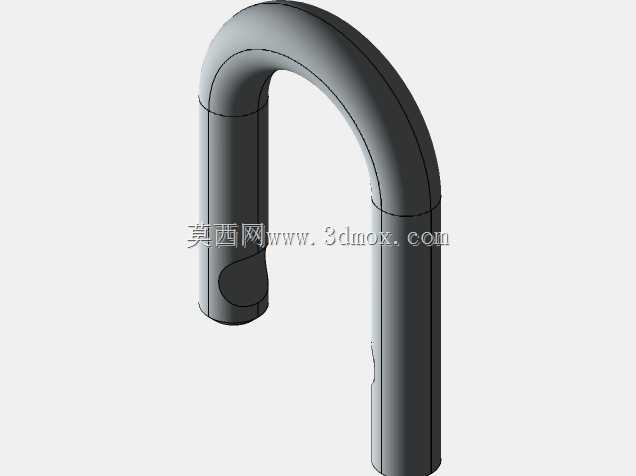

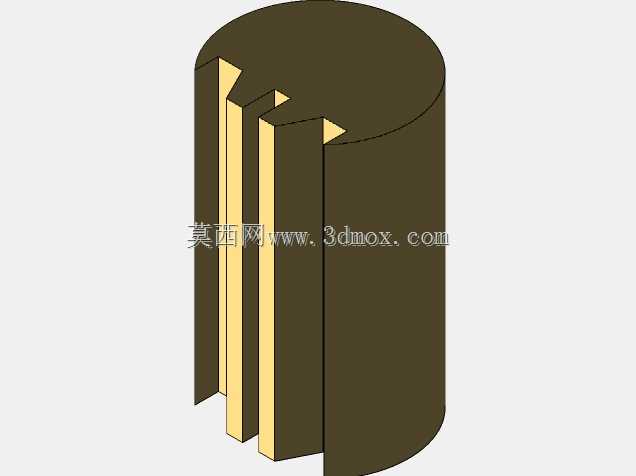

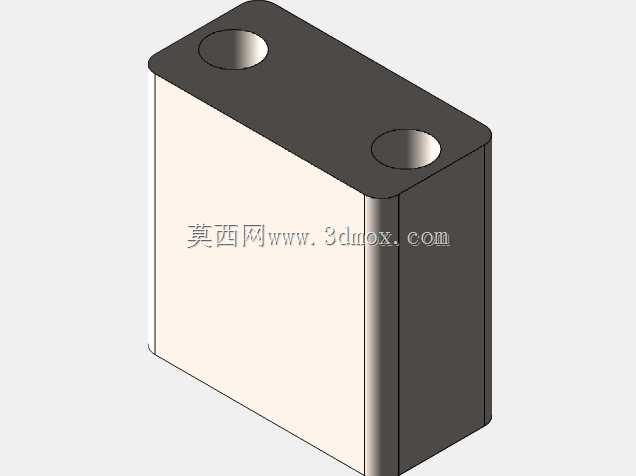

这款挂锁的结构设计完全围绕日常安防场景的实际使用需求展开，从锁梁的受力结构到锁芯的弹子排布，都经过了实际工况的受力校核。日常使用中，这类挂锁多用于户外配电箱柜门、仓储货柜搭扣、施工场地临时围挡、户外设备检修口的闭锁防护，需要承受一定的外力拉扯、户外温湿度变化带来的锈蚀影响，因此在结构设计时，锁梁采用了弯折一体的圆钢形态，锁梁与锁体的配合间隙控制在0.1mm以内，既保证锁梁转动解锁的顺畅度，又避免间隙过大给撬锁工具留下操作空间。锁体采用方形压铸壳体结构，四个边角做了小圆弧过渡，既避免锐边划伤使用者，也能在受到外力撞击时分散应力，减少壳体开裂的风险。锁芯部分采用标准弹子锁结构，配套的钥匙插入后，不同高度的弹子会被钥匙齿形推到与锁芯套筒齐平的分界位置，此时锁芯可以自由转动，带动锁舌收回完成解锁；拔出钥匙后弹子在弹簧作用下卡入锁芯与套筒的配合槽，锁芯被锁止无法转动，实现闭锁功能。从安装边界来看，这款挂锁的锁梁内空尺寸适配市面上绝大多数标准搭扣、锁鼻的安装厚度，锁体整体厚度控制在常规锁具安装的预留空间范围内，不需要对现有被锁物件的安装结构做额外改造就能直接适配。设计过程中特意将钥匙插入孔做了下沉式处理，能减少户外使用时雨水、灰尘直接进入锁芯造成卡滞的概率，锁梁与锁体的配合面做了贴合度优化，闭锁状态下锁梁的受力直接传递到锁体内部的加强筋结构上，相比普通薄壳挂锁能承受更大的径向拉扯力。配套的钥匙采用扁平式设计，齿形排布与锁芯弹子一一对应，钥匙柄做了镂空挂孔，方便日常串在钥匙串上携带，钥匙插入端做了导向倒角，即使在光线不好的场景下也能快速对准锁孔完成插入操作。锁体内部的弹簧部件都做了预紧力匹配，既保证弹子复位的力度足够，不会因为震动出现意外滑开的情况，也不会因为弹簧力过大导致钥匙转动、插拔的阻力过大影响使用手感。
