工业级圆柱转舌锁及配套钥匙结构设计

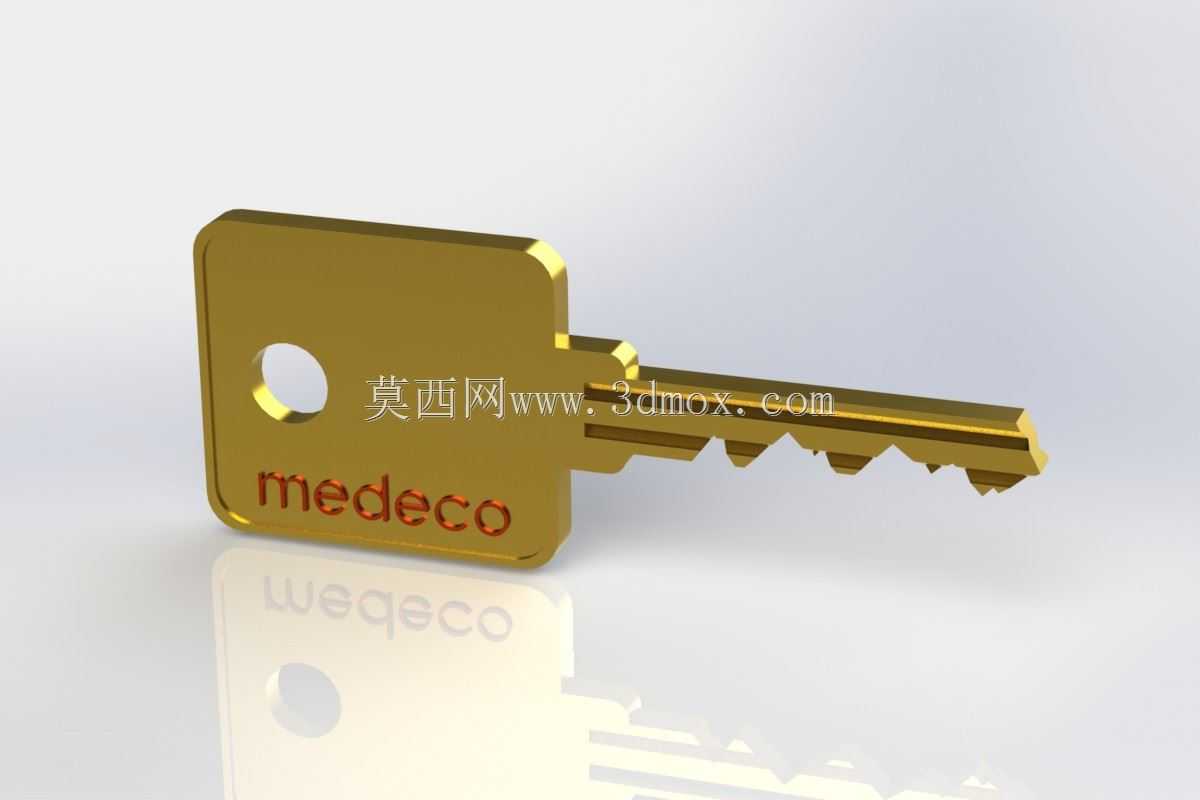

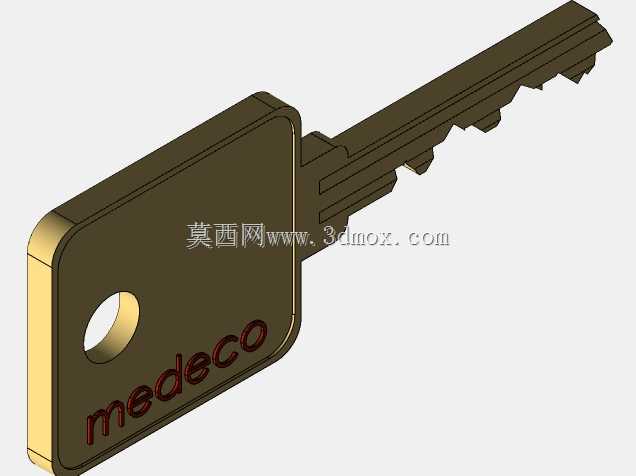

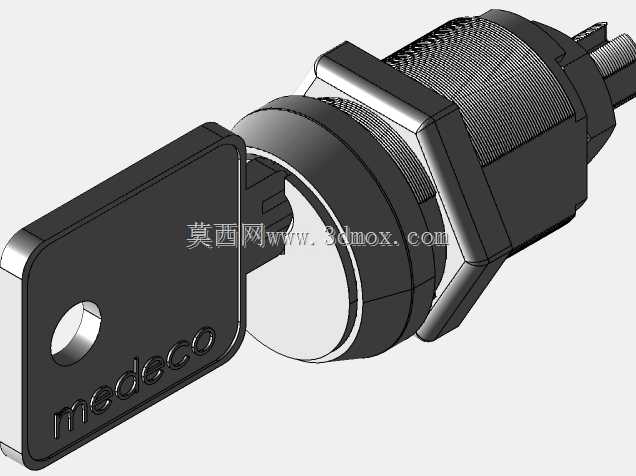

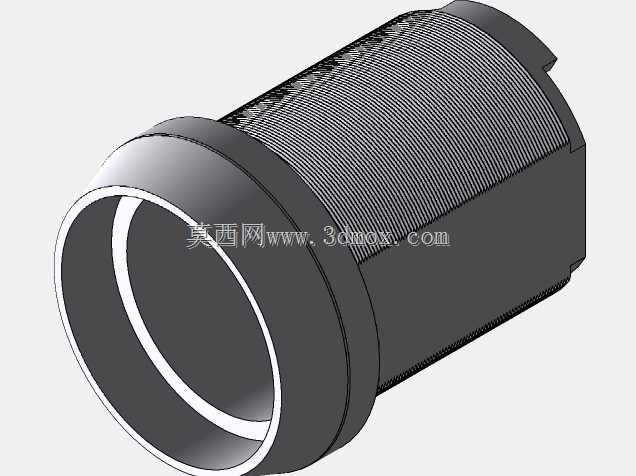

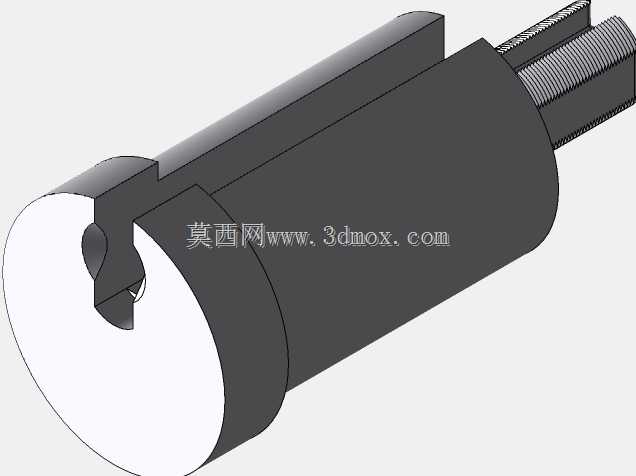

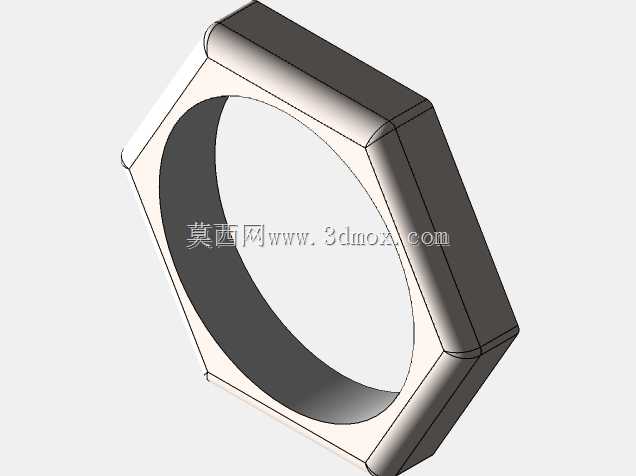

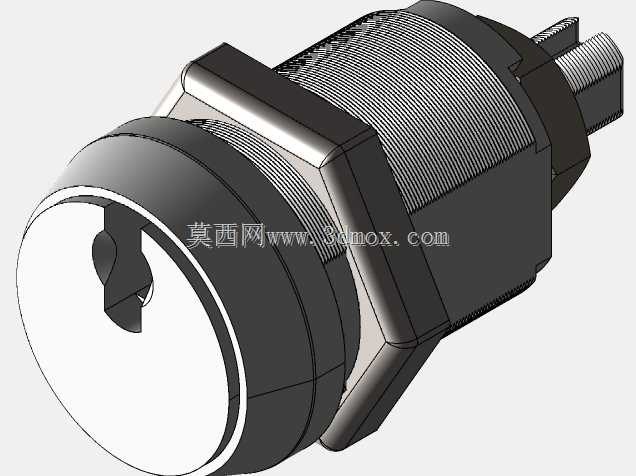

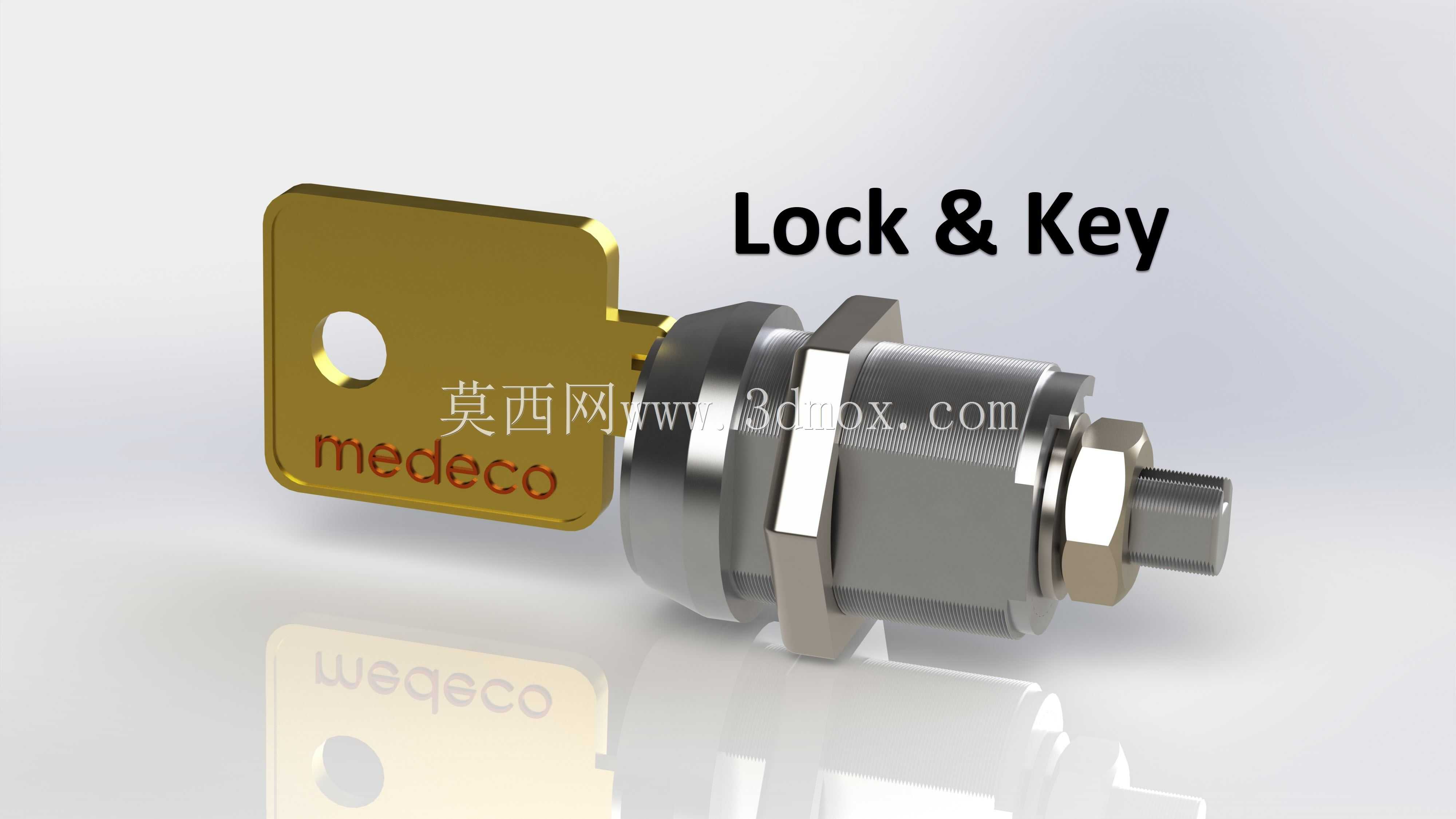

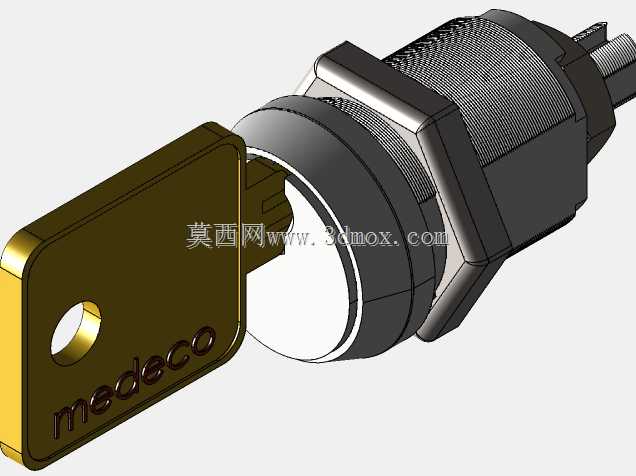

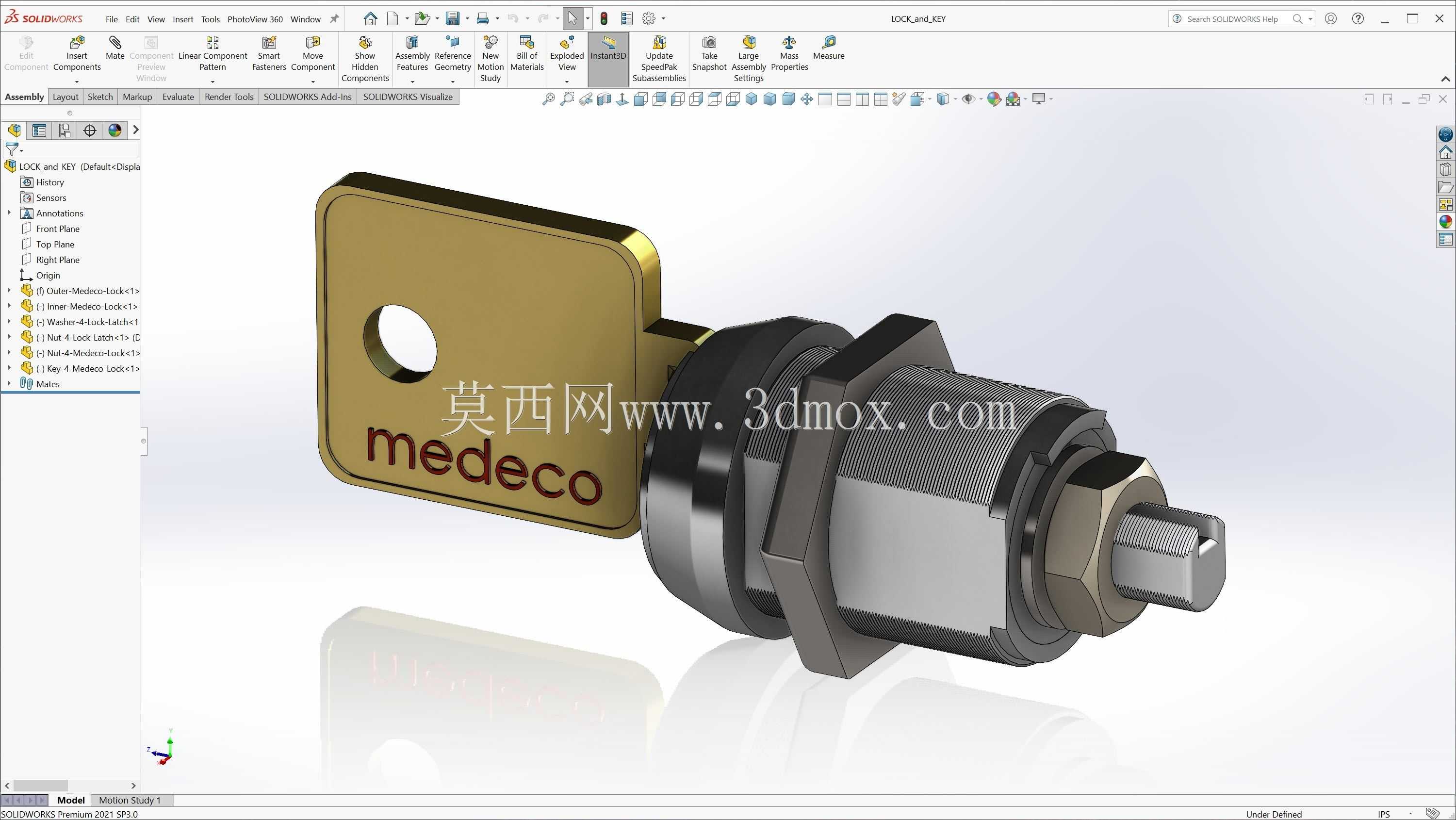

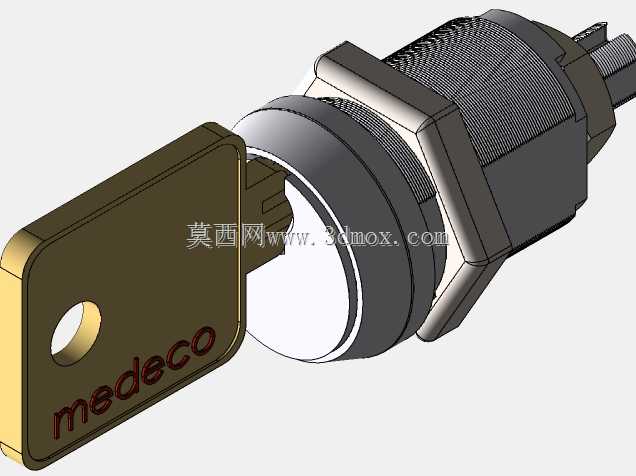

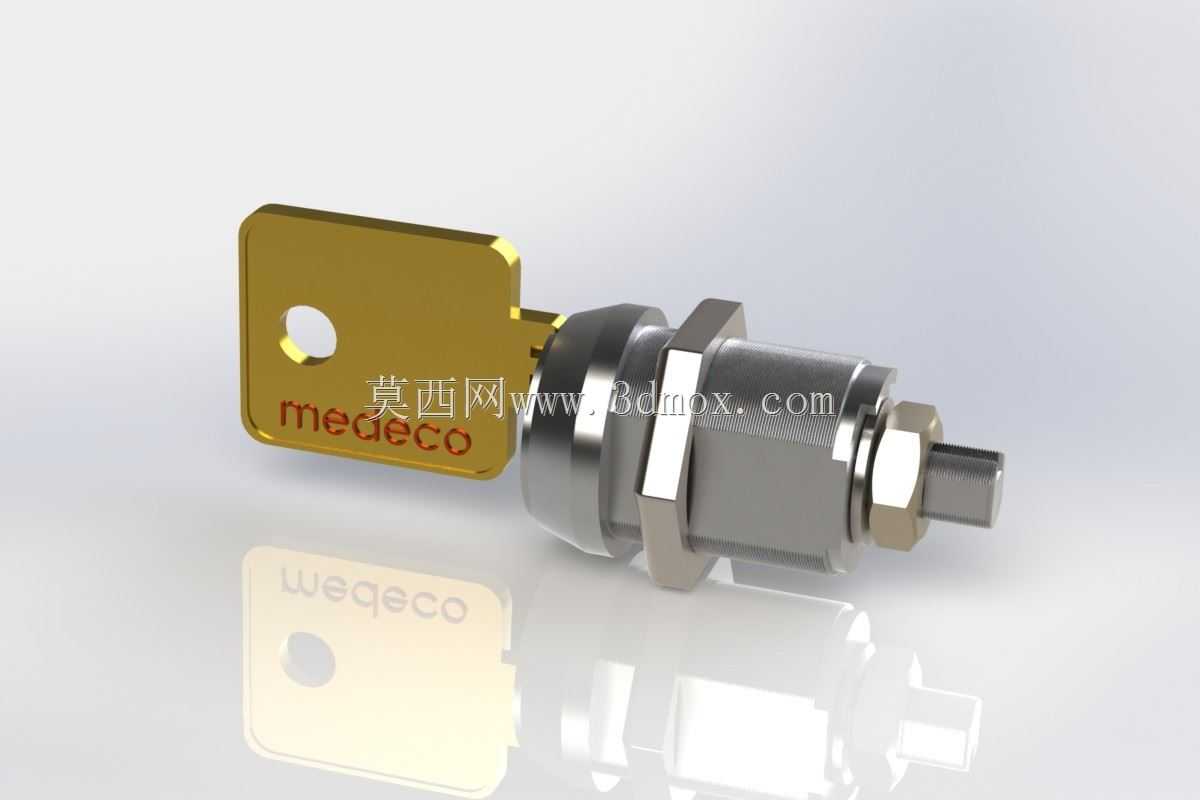

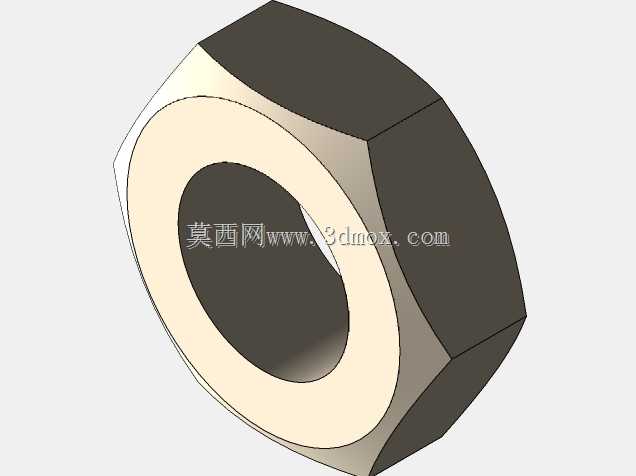

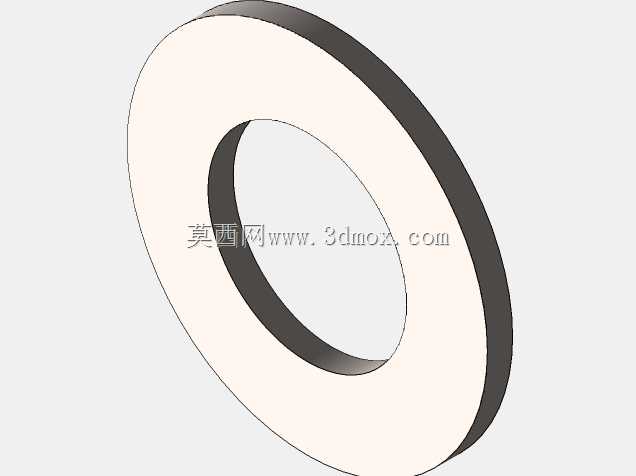

这款圆柱式机械转舌锁，是小型安防锁具品类里应用覆盖极广的结构件，日常能在工业控制柜门板、设备检修舱门、办公文件柜、储物箱、小型机电设备外壳上看到它的身影，核心作用是通过钥匙的齿形匹配实现锁芯的转动限位，完成门板或舱盖的开启与锁闭，避免非授权人员随意触碰内部结构或存放物品。从结构设计逻辑来看，锁体采用圆柱形主体加六角锁紧螺母的安装形式，适配常见的薄板类安装场景，安装时仅需在门板上开出对应直径的圆形安装孔，将锁体从外侧穿入孔位后，在门板内侧旋紧配套六角螺母即可完成固定，不需要额外设计复杂的定位卡槽，对安装面的加工精度要求较低，能适配1-5mm厚度范围内的各类金属、塑料门板，安装边界容错率较高，适合批量装配的生产线使用。锁芯部分采用弹子匹配结构，配套的平板钥匙上压制有对应齿形，插入锁芯后齿形会将锁芯内的弹子顶推至指定分界位置，解除锁芯与锁体外壳的转动限位，此时转动钥匙即可带动锁芯尾部的转舌结构旋转，转舌旋转90度后即可卡入门框对应的限位槽内完成锁止，反向转动则解除锁止状态，整个传动路径没有多余的冗余结构，转动行程清晰，长期使用的故障率较低。锁体外壳采用金属材质车削加工，表面做了防锈镀层处理，能适应普通室内环境下的使用需求，不会因为日常的潮气、轻微磕碰出现表层锈蚀或结构变形。钥匙采用平板冲压成型，头部预留了挂孔，方便使用者串接在钥匙串上携带，钥匙表面的齿形加工精度直接决定锁具的互开率，这款结构的弹子排布做了错位设计，能有效降低不同钥匙之间的互开概率，满足基础安防场景的使用要求。在做设备结构选型时，这类锁具不需要预留太大的内部安装空间，锁体伸入安装面内侧的长度较短，即使是内部空间紧凑的小型设备舱，也能顺利完成装配，尾部的转舌可以根据实际门框的限位位置调整安装角度，不需要额外修改锁体本身的结构，适配性较强。建模过程中还原了锁芯与锁体之间的配合间隙、弹子的排布位置、钥匙插入后的匹配状态，能直接用于设备装配的干涉检查，也可以作为锁具结构学习的参考案例，帮助设计人员理解小型机械锁的传动逻辑与安装配合要求。
