印度乡村用太阳能电能计量装置结构设计

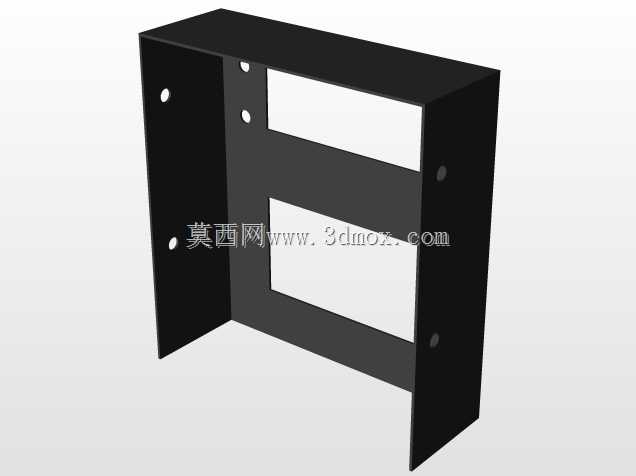

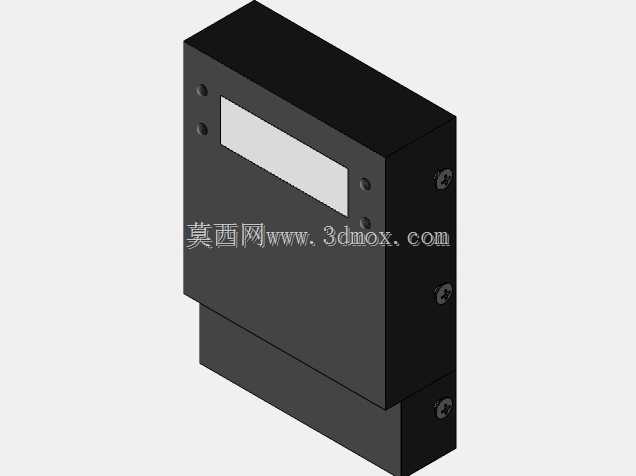

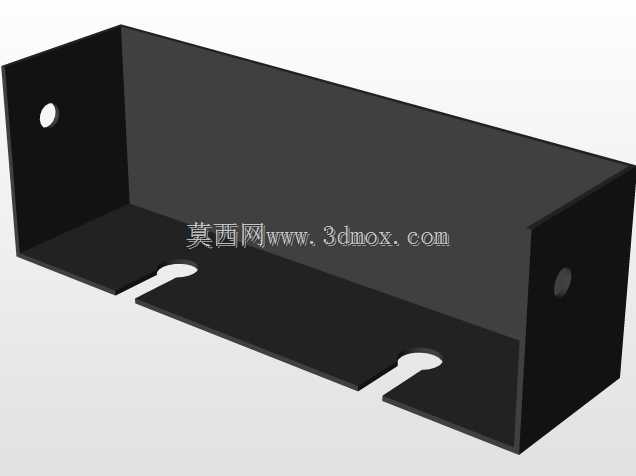

这款计量装置的设计初衷，是适配印度乡村分散式户用太阳能供电系统的电能计量需求，当地村落电网覆盖密度低，多数住户依靠独立太阳能电池板供电，常规电网电表无法适配直流侧计量、户外无可靠遮蔽安装的使用场景，因此在结构设计上做了大量针对性调整。从外形结构来看，整体采用方正的壁挂式盒体设计，主体分为上下两个装配段，上段为核心计量与显示腔体，下段为接线腔体，这种分段式结构可以将强电接线区域与计量显示区域做物理隔离，避免农户日常查看读数时误触接线端子，同时也能降低接线区域凝露、积灰侵入核心计量模块的概率。盒体外壳采用深色耐候工程塑料材质，表面做哑光磨砂处理，既可以减少印度乡村强日照环境下的外壳光老化速率，也能避免阳光直射显示区域时产生反光，方便农户在户外强光下读取电能数据。正面预留的矩形显示窗口采用嵌入式安装结构，窗口边缘做了一圈凸起的挡边，可减少雨水顺着面板流进显示窗缝隙的风险，窗口下方无多余操作按键，所有计量数据自动循环显示，适配当地农户普遍缺乏电气设备操作经验的使用现状。盒体侧面的固定孔位采用内凹式沉孔设计，安装时螺丝头完全沉入孔内，不会突出盒体侧面，既可以避免螺丝长期暴露在户外潮湿环境中生锈，也能让盒体贴紧安装墙面，减少墙面与盒体之间的缝隙，降低蛇虫、灰尘进入盒体内部的概率。安装边界方面，这款装置的壁挂固定孔位间距适配当地乡村常用的户外壁挂安装支架尺寸，不需要额外定制转接件，接线腔体的进线孔预留了足够的线缆弯折空间，适配不同线径的太阳能电池板直流输出线缆与户内配电出线，安装时不需要额外扩孔。从功能适配性来看，盒体内部的安装筋位完全适配直流计量模块的固定尺寸，不需要额外增加固定垫块，模块与外壳之间预留了2mm的空气对流间隙，可在户外高温环境下带走模块工作产生的热量，避免计量模块因长期高温出现计量偏差。考虑到乡村安装环境缺乏专业的校准条件，这款装置的外壳采用密封卡扣加螺丝的双重固定结构，非专业人员无法随意打开盒体调整内部计量参数，可有效避免人为窃电、私自调整计量数值的问题。在实际应用场景中，这类计量装置直接安装在住户户外太阳能电池板旁的墙面上，不需要额外搭建防雨遮阳棚，可直接承受雨季的强降雨与旱季的高温暴晒，日常仅需要定期擦拭显示窗口的积灰即可正常工作，维护成本极低，完全适配乡村地区缺乏专业电气运维人员的使用现状。
