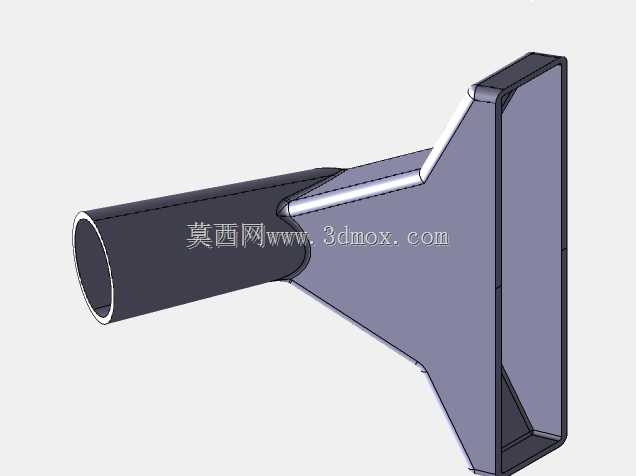

家用清洁设备吸尘底部吸嘴结构设计

该部件作为手持及立式吸尘器的地面接触端核心构件，直接决定设备与待清洁面的贴合效果与气流导通效率，日常应用覆盖硬质地板、短毛地毯、瓷砖缝隙等多类家居清洁场景，是实现尘屑有效吸入的第一道功能关口。设计阶段首先考量气流流道的顺滑过渡，从圆形接插端到扁平吸口的变径段采用大曲率弧面衔接，避免直角弯折造成的风阻激增，保证主机负压能够无过多损耗传递到吸口端面，减少气流紊流带来的吸力损失。圆形连接端采用标准管径设计，匹配市面主流吸尘器的延长杆插接公差，内壁预留0.2mm的装配间隙，既保证插拔顺畅，又能通过过盈配合实现连接后的密封效果，避免接口处漏风导致整体吸力下降。扁平吸口的端面做了微倒角处理，与地面接触时不会刮伤木质地板或瓷砖釉面，同时吸口内部设置了两道加强筋，既提升了薄壁壳体的抗形变能力，避免设备推压过程中吸口变形导致贴合面漏风，又能对吸入的大体积杂物起到初步格挡作用，防止过大颗粒卡入后续软管造成堵塞。整体结构采用一体化薄壁设计，壁厚均匀控制在1.8mm，既满足注塑成型的工艺要求，避免壁厚不均导致的缩痕、翘曲问题，又能尽可能降低部件自重，减少用户长时间握持清洁的手臂负担。安装边界上，圆形接插端的轴向插接深度设定为25mm，接插后与延长杆的同轴度公差控制在0.1mm以内，保证推移动作顺畅无卡滞；吸口整体宽度适配常规清洁路径宽度，单次推移即可覆盖120mm宽度的清洁区域，平衡清洁效率与边角通过性，能够顺利伸入家具底部10cm以上的低矮间隙完成清洁作业。结构设计时还兼顾了跌落抗损性能，变径处的应力集中区域做了局部加厚处理，日常使用中不慎磕碰家具边角或跌落地面时，不会出现壳体开裂的问题，延长部件的实际使用寿命。
