G型螺旋压紧夹钳三维结构设计

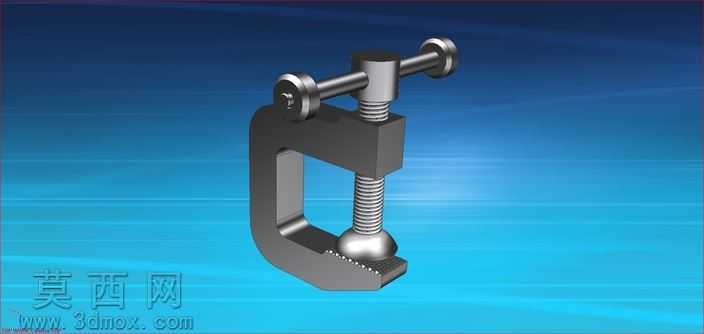

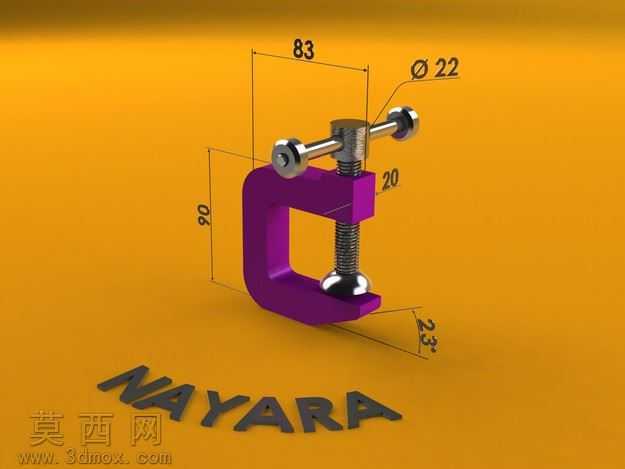

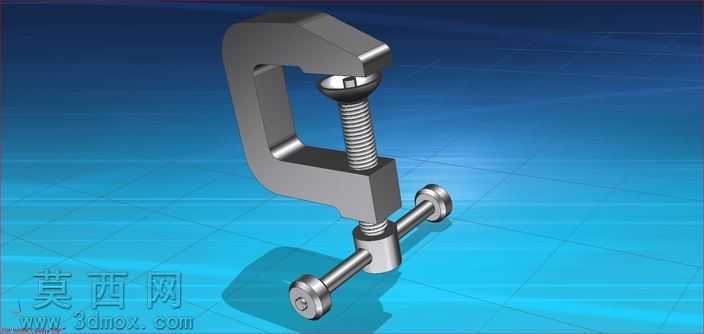

本作品为G型螺旋压紧夹钳的三维建模设计，整体采用经典C型开口框架结构，建模过程中严格遵循机械加工零件的实际尺寸比例，通过三维软件完成全零件的参数化建模，确保各部件装配关系完全符合实际工装夹具的运动逻辑。建模阶段首先构建C型主体框架，框架采用一体式刚性结构设计，夹持面做了防滑齿纹的细节刻画，保证夹持作业时的摩擦力充足，避免工件滑脱；随后完成T型旋拧杆、传动螺杆、压头三个核心运动部件的建模，传动螺杆与框架上端的螺纹孔采用精准的螺纹配合参数建模，还原螺旋传动的真实运动关系，T型旋拧杆贯穿螺杆上端的通孔，两端做了滚花防滑的细节处理，压头采用球头连接结构，与螺杆底端做活动铰接设计，可在一定角度内自适应贴合被夹持工件表面，避免压伤工件同时保证压紧力均匀分布。材质渲染阶段，整体金属部件采用淬硬钢材质表现，框架主体赋予哑光磨砂金属质感，螺纹、齿纹等细节部位做了轻微的倒角高光处理，还原机械加工零件的真实表面质感，压头与工件接触的端面做了稍软的金属材质区分，体现接触部位的耐磨设计属性。结构设计上充分考虑手动夹具的使用场景，C型开口深度与螺杆行程做了合理匹配，可满足一定厚度范围内的工件夹持需求，整体结构无冗余部件，所有零件均符合常规五金夹具的加工工艺要求，螺杆的螺距参数选取适配手动旋拧的操作力度，无需额外工具即可完成可靠的压紧固定作业。设计思路围绕手动工装夹具的实用性展开，在保证结构刚性的前提下优化了各部件的过渡圆角，避免应力集中导致的框架断裂问题，同时兼顾外观的规整性，整体造型简洁利落，各运动部件无干涉，可直接用于工装夹具的结构演示、五金产品的设计参考以及相关机械教学场景使用，模型完整还原了G型夹钳的全部结构细节，装配关系清晰，运动逻辑符合实际物理特性。
